Hidrolik güç ünitesi nasıl boyutlandırılır?

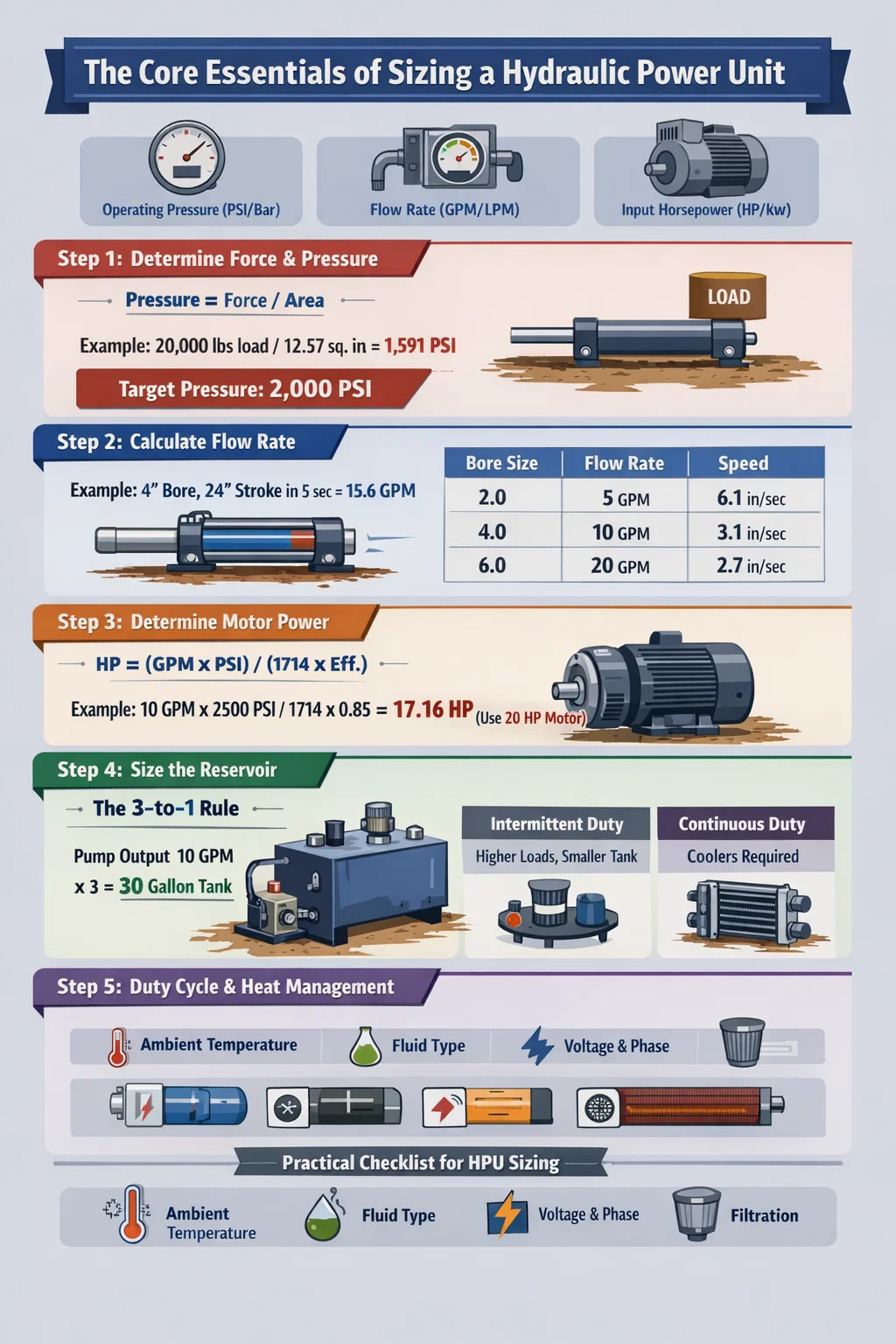

Hidrolik Güç Ünitesini Boyutlandırmanın Temel Esasları

Düzgün boyutlandırmak için hidrolik güç ünitesi (HPU), öncelikle uygulamanızın mekanik çıkış gereksinimlerini tanımlamanız gerekir. Süreç genel bir motor seçmekle ilgili değildir; gerekli kuvveti, çalışma hızını ve bunun sonucunda ortaya çıkan akış ve basınç taleplerini belirleyen kesin bir dizidir. Temel cevap üç temel hesaplamada yatmaktadır: Çalışma Basıncı (PSI/Bar) , Akış Hızı (GPM/LPM) ve Giriş Beygir Gücü (HP/kW) .

Uyumsuz hidrolik güç ünitesi ya aşırı enerji israfına ve ısı üretimine (eğer büyükse) ya da mekanik görevin tamamlanamamasına (eğer küçükse) yol açar. Amaç, hidrolik pompanın performansını, rezervuarın kapasitesini ve elektrik motorunun veya motorunun gücünü dengelemektir.

Adım 1: Kuvvet ve Basınç Gereksinimlerinin Belirlenmesi

Tarafından oluşturulan basınç hidrolik güç ünitesi yük direncinin doğrudan bir sonucudur. Baskıyı keyfi olarak seçmezsiniz; aktüatörünüzün (silindir veya motor) yüzey alanına göre hesaplarsınız.

Silindir Kuvveti Formülü

Gerekli basıncı hesaplamak için aşağıdaki formülü kullanın: Basınç = Kuvvet / Alan . Örneğin, bir hidrolik silindiri itmek için bir hidrolik silindire ihtiyacınız varsa 20.000 poundluk yük ve bir silindir kullanıyorsunuz 4 inçlik delik (alan = 12,57 inç kare), gerekli basınç yaklaşık olarak 1.591 PSI . Genellikle bir eklemelisiniz %10-20 güvenlik marjı sürtünme ve hat kayıplarını hesaba katmak, yani hidrolik güç ünitesi en azından yetenekli olmalı 2.000 PSI .

• Sistemin karşılaşacağı maksimum yükü tanımlayın.
• Hidrolik silindirlerin delik boyutunu belirleyin.
• Genellikle hareket kuvvetinden daha yüksek olan "kırılma" kuvvetini hesaba katın.

Adım 2: İstenilen Hız için Akış Hızının Hesaplanması

Dakikada Galon (GPM) veya Dakikada Litre (LPM) cinsinden ölçülen akış hızı, makinenizin ne kadar hızlı hareket edeceğini belirler. hidrolik güç ünitesi Belirli bir süre boyunca uzatmak için belirli bir hacimdeki yağı silindirin içine taşımanız gerekir.

Örnek: Eğer aynıysa 4 inçlik delik cylinder bir var 24 inç strok ve içeri doğru uzanmalı 5 saniye önce hacmi hesaplamanız gerekir. Hacim kabaca 1,3 galon . 1,3 galonu 5 saniyede taşımak için, hidrolik güç ünitesi kabaca kapasiteye sahip bir pompaya ihtiyaç duyar 15,6 GPM .

Adım 3: Elektrik Motoru Beygir Gücünün Hesaplanması

Basıncı ve akışı belirledikten sonra, gerekli giriş gücünü hesaplayabilirsiniz. hidrolik güç ünitesi . Standart temel kural "1500 PSI'da 1 GPM için 1 HP" kuralıdır, ancak verimlilik için daha kesin bir hesaplama gereklidir.

Formülü kullanın: HP = (GPM × PSI) / (1714 × Verimlilik) . Çoğu hidrolik pompanın verimlilik derecesi 0,85 ve 0,90 . Sisteminiz gerektiriyorsa 2.500 PSI'da 10 GPM hesaplama (10 × 2500) / (1714 × 0,85) olacaktır ve bu da kabaca bir gereksinimle sonuçlanacaktır. 17,16 beygir . Bu durumda bir standart seçersiniz. 20 beygir motor senin için hidrolik güç ünitesi .

Adım 4: Hidrolik Rezervuarın (Yağ Tankı) Boyutlandırılması

Rezervuar kritik bir bileşendir. hidrolik güç ünitesi bu genellikle gözden kaçar. Termal genleşmeye, soğumaya ve kirletici maddelerin çökelmesine izin verecek kadar büyük olmalıdır.

3'e 1 Kuralı

Standart endüstriyel uygulamalarda rezervuarın su tutması gerekir. pompanın GPM çıkışının üç katı . Eğer senin hidrolik güç ünitesi bir kullanır 10 GPM pompa , tank ideal olarak tutmalı 30 galon sıvı. Bu, yağın pompaya geri emilmeden önce ısıyı dağıtmak için "hareketsiz" olarak yeterli süre geçirmesini sağlar.

Ancak alan sınırlıysa veya görev döngüsü aralıklıysa, bir 1'e 1 veya 2'ye 1 oranı , eklemeniz koşuluyla yağ soğutucu sıcaklığı yönetmek için. Aşırı ısı, hidrolik contaların ve sıvı ömrünün birincil nedenidir.

Adım 5: Görev Döngüsü ve Isı Yönetimi

Görev döngüsünüz hidrolik güç ünitesi tasarımını önemli ölçüde etkiler. Saatte 10 saniye çalışan bir ünite, fabrikada sürekli çalışan bir üniteden farklı boyutlara sahiptir.

• Aralıklı Görev: Sistemin döngüler arasında soğuması için zamana sahip olması nedeniyle daha küçük rezervuarlar ve daha yüksek motor yükleri tolere edilebilir.
• Sürekli Görev: Isı eşanjörlerinin hassas boyutlandırılmasını gerektirir. hesaplamanız gerekir ısı yükü (giriş HP'sinin yaklaşık %20-30'u) ve hidrolik güç ünitesi bu enerjiyi aşmadan dağıtabilir 60°C (140°F) .

HPU Boyutlandırması için Pratik Kontrol Listesi

Bir ürünün satın alınmasını veya yapımını tamamlamadan önce hidrolik güç ünitesi , aşağıdaki çevresel ve mekanik faktörleri doğrulayın:

1. Ortam Sıcaklığı: Aşırı soğuk, ısıtıcılar gerektirir; aşırı ısı daha büyük soğutucular gerektirir.
2. Sıvı Tipi: Viskozite, pompa verimliliğini ve motor başlatma torkunu etkiler.
3. Gerilim ve Faz: Elektrik motorunun açık olduğundan emin olun hidrolik güç ünitesi tesisinizin güç kaynağına uygundur (örn. 230V Tek Faz ve 460V Üç Faz).
4. Filtrasyon: Boyut filtreleri en hassas bileşene (genellikle valflere) dayalıdır.

Bu hesaplama adımlarını titizlikle takip ederek, hidrolik güç ünitesi Gereksiz enerji maliyetleri veya mekanik arızalar olmadan, kullanım ömrü boyunca güvenilir, verimli hizmet sağlar.
