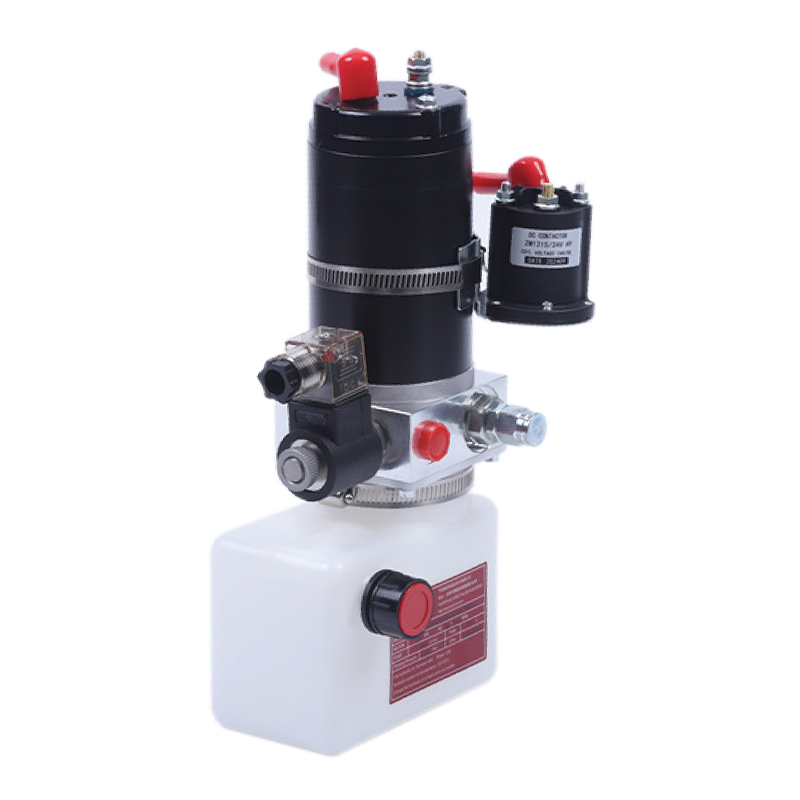

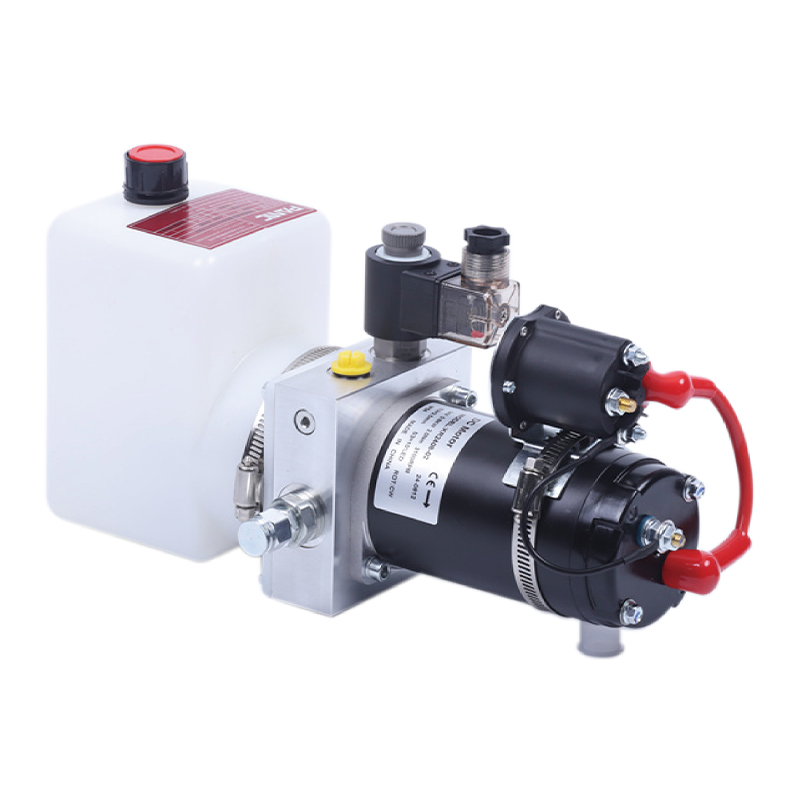

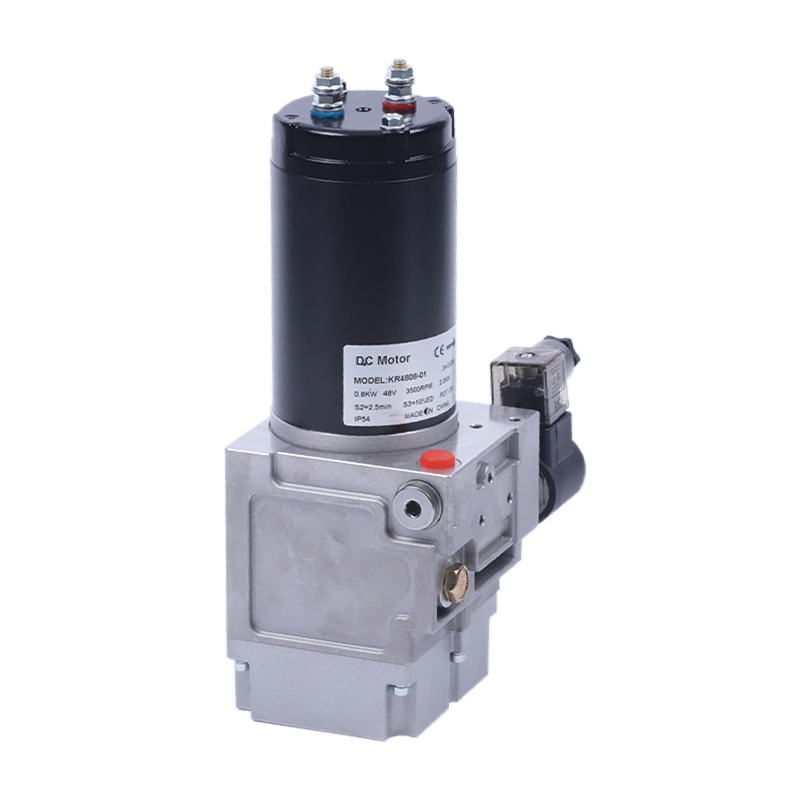

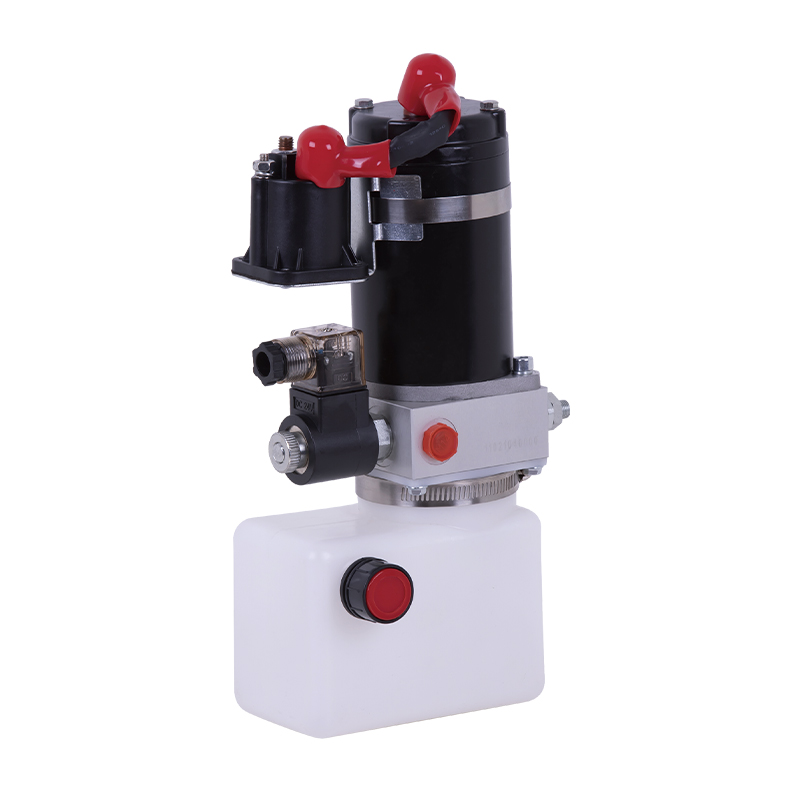

Bu hidrolik güç ünitesi tüm elektrikli transpaletler için özel olarak tasarlanmıştır. Yüksek gerilim dişli pompa, sabit mıknatıslı DC motor ve merkezi valf bloğundan oluşur. Kartuş valfi ve yağ deposu entegredir. Motoru yükselecek şekilde çalıştırın, solenoid valfi alçalacak şekilde açın. Dahili basınç dengeleme kısma valfi iniş hızını kontrol eder. 0,3-0,8kw opsiyonel motor, 12-48v opsiyonel voltaj, seçim için demir ve plastik yağ tankı ile.
DETAYLI GİRİŞ
Bu mini transpalet hidrolik güç ünitesi, yüksek basınçlı boyutta bir pompa, sabit mıknatıslı bir DC motor, bir solenoid valf ve bir merkez bloktan oluşur. Çeşitli küçük elektrikli gece kamyonlarının kurulumunu karşılayabilecek dikey, yatay ve yan kurulum gibi birden fazla kurulum yöntemi vardır. Motor voltajı ve gücü müşteri gereksinimlerine göre özelleştirilebilir.
Forkliftin elektrikli tahrik motoru güç ünitesi, yüksek basınçlı bir yağ borusu aracılığıyla silindire yağ sağlar ve silindir yükselir. Motor kapatılır ve solenoid valf açılır. Silindir alçalır. İniş hızı, müşteri gereksinimlerine göre farklı akış hızlarına sahip akış valfleri ile donatılabilir.
Bu mini transpalet hidrolik güç ünitesinin sabit mıknatıslı tahrik motoru yüksek verimliliğe, daha az ısıya ve düşük arıza riskine sahiptir. Sürekli ve istikrarlı bir şekilde güç çıkışı yapabilir ve yüksek yoğunluklu operasyonlara uyum sağlayabilir.

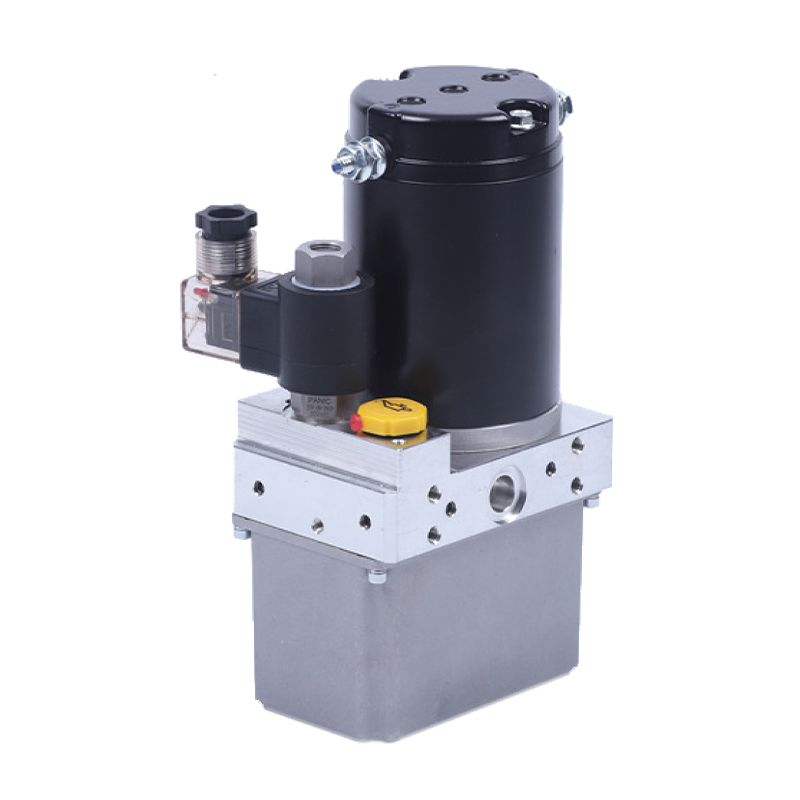

Bu ürünün alüminyum alaşımlı hidrolik güç ünitesi küçük boyutlu, hafif, kurulumu ve bakımı kolay ve üstten monteli tasarımında düşük gürültülüdür.
ÖZEL NOTLAR
Güç ünitesi S3 çalışma sistemi olup sürekli olarak çalışamaz. 10 saniyede başlıyor ve 90 saniyede duruyor.
Kurulumdan önce yağ silindiri, yağ borusu ve bağlantı noktası gibi hidrolik bileşenlerin yabancı maddelerden arınmış olduğundan emin olun.
Hidrolik yağın viskozitesi 15-68st olacaktır. Yaz aylarında No.46 aşınma önleyici hidrolik yağı, kışın ise No.32 düşük sıcaklık hidrolik yağı tavsiye edilir.
İşletim sistemini ilk kez çalıştırdıktan sonra, yağ deposundaki yağın genellikle yağ deposunun 2/3'ünün yeterli olup olmadığını kontrol edin.
Sistem ilk 100 saat kullanıldıktan sonra hidrolik yağı değiştirilmeli, daha sonra her 3000 saatte bir hidrolik yağı değiştirilmelidir.
ŞEMATİK DİYAGRAM
ÖZELLİKLER
(Mini Transpalet Hidrolik Güç Ünitesi 1)
| Modeliiiii | Volt | Güç | Hız | Yer Değiştirme | Basınç | Tankııııı | Solenoid Valf Gerilimi |
| PNC-O.8-D24-0,5/0,65-18-0,7/W-Y2 | 24VDC | 0.8KW | 3400RPM | 0.65CC/GERİ | 18MPA | 0,7 L | 24VDC |
| PNC-0.8-D48-0.5/0.65-18-0.7/W-Y2 | 48VDC | 3100RPM | 48VDC |
(Mini Transpalet Hidrolik Güç Ünitesi 2)
| Modeliiiii | Volt | Güç | Hız | Yer Değiştirme | Basınç | Tankııııı | Solenoid Valf Gerilimi |
| PNC-0.8-D24-0.5/1.0-13-0.7/W-Y2 | 24VDC | 0.8KW | 3400RPM | 0. 65CC/GERİ | 13MPA | 0.7L | 24VDC |
| PNC-0.8-D48-0.5/0.65-13-0.7/W-Y2 | 48VDC | 3100RPM | 1. oCC/GERİ | 48VDC |
(Mini Transpalet Hidrolik Güç Ünitesi 3)
| Modeliiiii | Volt | Güç | Hız | Yer Değiştirme | Basınç | Tankııııı | Solenoid Valf Gerilimi |
| PNC-0.8-D24-0.5/0.38-23-0.5/W-Y2 | 24VDC | 0.8KW | 3400RPM | 0.38CC/GERİ | 23MPA | 0,5L | 24VDC |
| PNC-0.8-D48-0.5/0.38-23-0.5/W-Y2 | 48VDC | 3100RPM | 48VDC |
(Mini Transpalet Hidrolik Güç Ünitesi 4)
| Modeliiiii | Volt | Güç | Hız | Yer Değiştirme | Basınç | Tankııııı | Solenoid Valf Gerilimi |
| PNC-0.8-D24-0.5/0.38-23-0.4/W-Y2 | 24VDC | 0.8KW | 3400RPM | 0.38CC/GERİ | 23MPA | 0,4L | 24VDC |
| PNC-0.8-D48-0.5/0.38-23-0.4/W-Y2 | 48VDC | 3100RPM | 48VDC |
(Mini Transpalet Hidrolik Güç Ünitesi 5)
| Modeliiiii | Volt | Güç | Hız | Yer Değiştirme | Basınç | Tankııııı | Solenoid Valf Gerilimi |
| PNC-0.8-D24-0.5/0.65-16-1.5/L-Y2 | 24VDC | 0.8KW | 3400RPM | 0.65CC/GERİ | 16MPA | 1,5 L | 24VDC |
| PNC-1.2-D24-0.5/0.88-16-1.5/L-Y2 | 1.2KW | 3800RPM | 0.88CC/GERİ | ||||
| PNC-0.8-D48-0.5/0.65-16-1.5/L-Y2 | 48VDC | 0.8KW | 3100RPM | 0.65CC/GERİ | 48VDC |
Not: Farklı debiye sahip pompa, basınç ve motor gücü gibi sistem parametrelerine ihtiyacınız varsa lütfen satıcımızla iletişime geçin.
