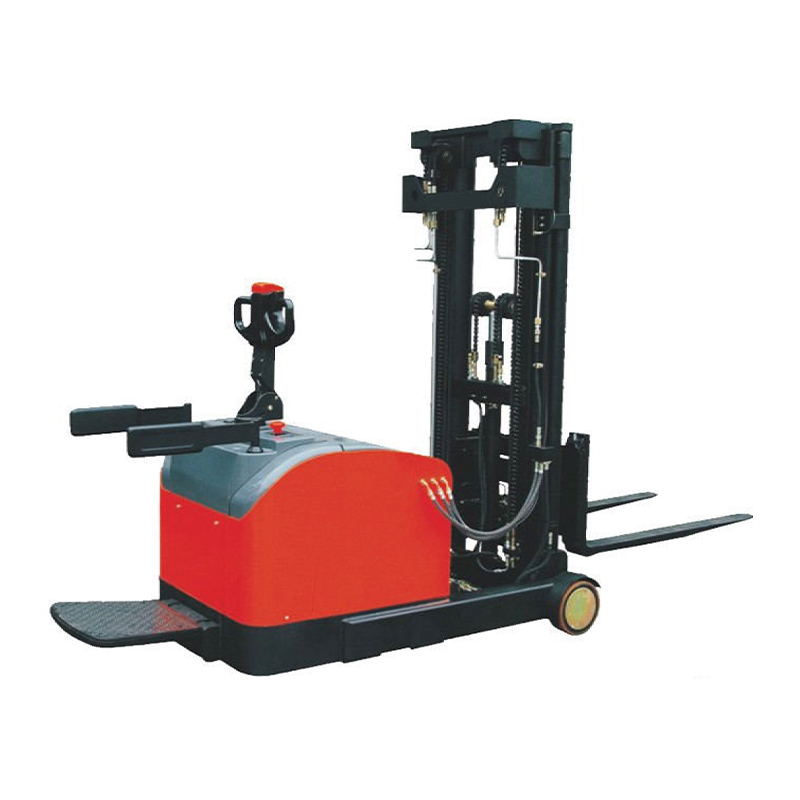

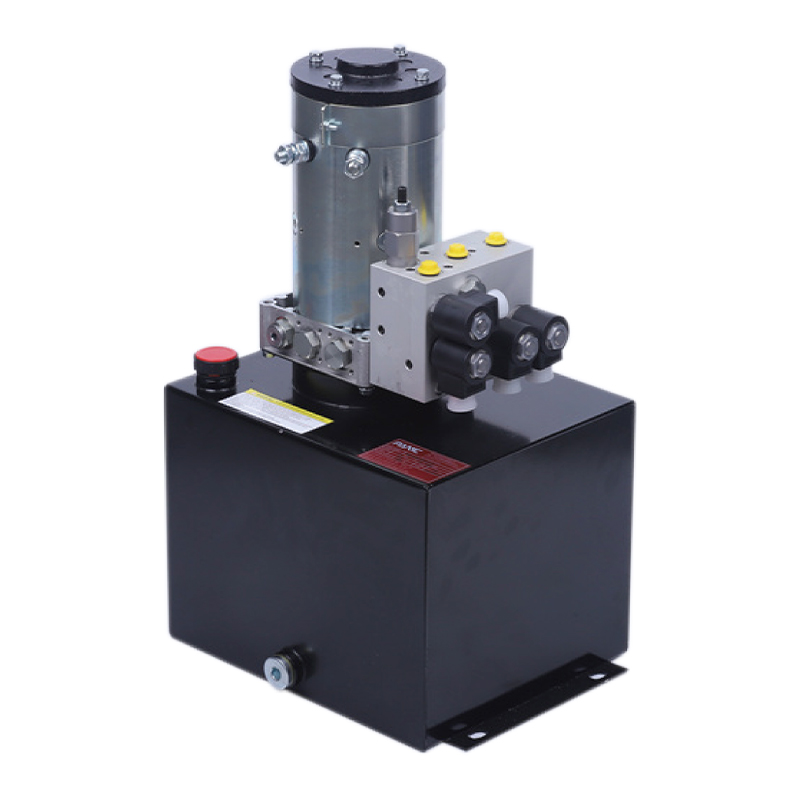

Bu hidrolik güç ünitesi ileri istifleyici için özel olarak tasarlanmıştır. Yüksek basınçlı dişli pompa, DC Karbon fırçalı veya fırçasız motor merkezi valf bloğu, kartuş valfi ve yağ deposu ile entegre edilmiştir. Bir grup, tek etkili bir yağ silindirinin kaldırılmasını kontrol ederken, diğer grup, çift etkili bir yağ silindirinin ön, arka, sol ve sağ hareketlerini kontrol eder. 2.2kw - 4kw arası opsiyonel motor gücüne, tek hızlı, çift hızlı ve oransal hız regülasyonuna sahiptir. Aralarından seçim yapabileceğiniz demir ve plastik yakıt depoları var.
ANA ÖZELLİKLER ŞUNLARI İÇERMEKTEDİR:
- Çok fonksiyonlu hidrolik kontrol: İleri hareketli istifleyicinin güç ünitesi iki kontrol sistemi ile donatılmıştır. Bir set istifleyicinin kaldırılması ve indirilmesi için tek etkili silindiri kontrol ederken, diğeri istifleyicinin dört yönde hareketini sağlamak için çift etkili silindiri kontrol eder: ön, arka, sol ve sağ. Bu tasarımla istifleyicinin yüksekliği ile yanal ve uzunlamasına hareketi aynı anda kontrol edilebilir, bu da çalışmanın esnekliğini ve verimliliğini büyük ölçüde artırır.
- Motor gücü seçimi: Motor gücü 2,2kW ile 4kW arasında değişmektedir. Kullanıcılar, sistemin verimli ve istikrarlı çalışmasını sağlamak için istifleyicinin yük ve çalışma gereksinimlerine göre uygun güç yapılandırmasını seçebilir.
- İniş hızı ayarı: Üç azalan hız seçeneği sunulmaktadır: tek hız, çift hız ve orantılı hız regülasyonu. Kullanıcılar, sorunsuz bir kaldırma işlemi sağlamak ve çok hızlı inişten kaynaklanan titreşimi veya dengesizliği önlemek için özel uygulama senaryosuna göre en uygun iniş yöntemini seçebilirler.
- Tankı malzemesi seçimi: İleri hareketli istifleyicinin güç ünitesi demir tank ve plastik tank seçenekleri sunmaktadır. Demir tanklar uzun süreli yüksek yüklü çalışmaya uygundur ve daha güçlü bir dayanıklılığa sahiptir; plastik tanklar ise ağırlık ve esneklik gereksinimleri olan senaryolar için uygun olup toplam ağırlığı azaltır.
- Verimli motor ve valf kontrol tasarımı: Sistem ihtiyaca göre DC karbon fırçalı motorlar veya fırçasız motorlar ile yapılandırılabilmektedir. İkincisi, uzun süreli kullanım sırasında daha yüksek stabiliteye ve daha düşük bakım gereksinimlerine sahiptir. Takılabilir hidrolik valf daha hassas sıvı kontrolü sağlayarak istifleyicinin çalışma doğruluğunu ve güvenilirliğini artırır.
- Çok amaçlı kontrol: Bu hidrolik ünite yalnızca istifleyicinin kaldırılmasını ve indirilmesini kontrol etmekle kalmaz, aynı zamanda hareketi ön, arka, sol ve sağ olmak üzere dört yönde ayarlayarak istifleyicinin küçük bir alanda esnekliğini büyük ölçüde artırır ve depolama ve lojistik gibi yüksek yoğunluklu çalışma ortamları için uygundur.
Bu hidrolik güç ünitesi ileri hareket eden istifleyiciler için tasarlanmıştır ve çeşitli yüksek yoğunluklu, hassas kontrollü çalışma ihtiyaçlarını karşılamak için verimli ve istikrarlı güç desteği sağlayabilir. İster kaldırma ister yanal hareket olsun, sistem iş verimliliğini ve güvenliğini artırmak için hassas kontrol sağlayabilir.
ÖZEL NOTLAR
Güç ünitesi S3 çalışma sistemi olup sürekli çalışamaz. 10 saniyede çalışır ve 90 saniyede durur.
Kurulumdan önce yağ silindiri, yağ borusu ve bağlantı noktası gibi hidrolik bileşenlerin yabancı maddelerden arınmış olduğundan emin olun.
Hidrolik yağın viskozitesi 15 - 68st olacaktır. Yaz aylarında No. 46 aşınma önleyici hidrolik yağı, kışın ise No. 32 düşük sıcaklık hidrolik yağı tavsiye edilir.
İşletim sistemini ilk kez çalıştırdıktan sonra, yağ deposundaki yağın genellikle yağ deposunun 2/3'ünün yeterli olup olmadığını kontrol edin.
Sistem ilk 100 saat kullanıldıktan sonra hidrolik yağı değiştirilmeli, daha sonra her 3000 saatte bir hidrolik yağı değiştirilmelidir.

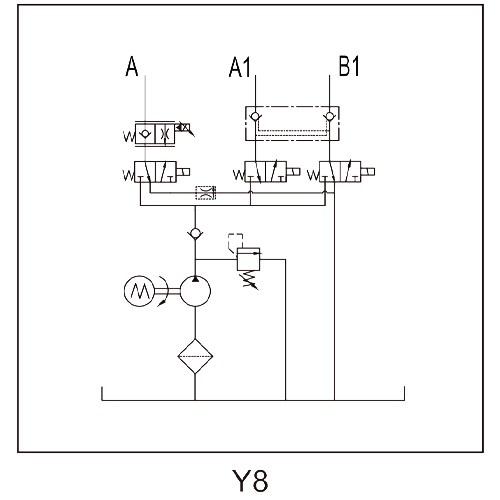

ŞEMATİK DİYAGRAM
ÖZELLİKLER
| Modeli | Volt | Güç | Hız | Yer değiştirme | Basınç | Tank | Solenoid Valf Voltajı |
| PNC-3-D48-1/3.2-20-10/L-Y8 | 24VDC | 3KW | 2600RPM | 3.2CC/GERİ | 20MPA | 15L | 24VDC |
| PNC-4-D24-1/3.7-20-10/L-Y8 | 48VDC | 4KW | 3500RPM | 3.7CC/GERİ | 48VDC |
Not: Farklı debiye sahip pompa, basınç ve motor gücü gibi sistem parametrelerine ihtiyacınız varsa lütfen satıcımızla iletişime geçin.
