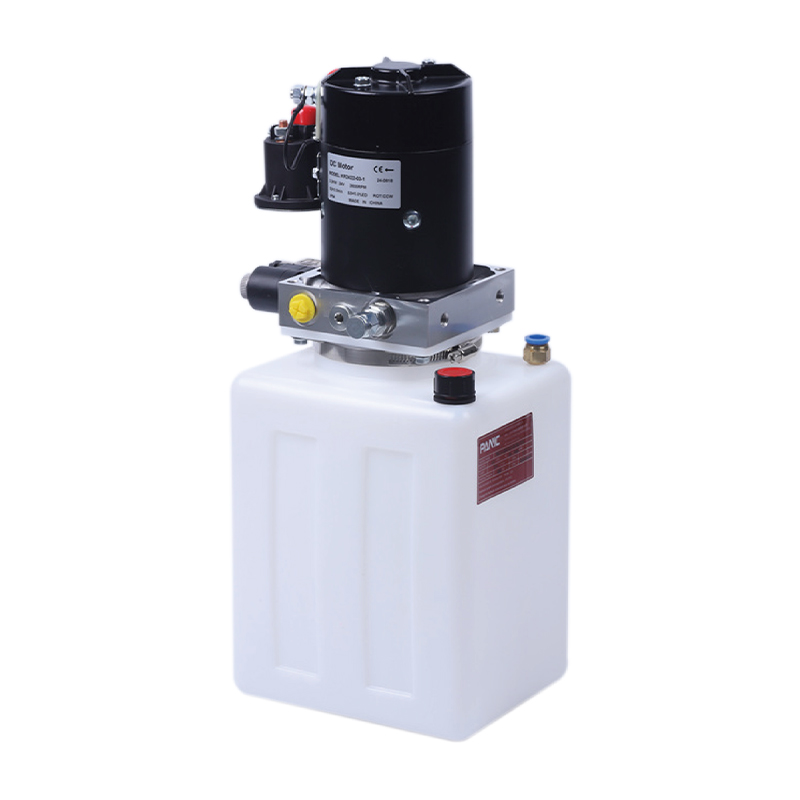

Tam elektrikli istifleyicinin bu hidrolik güç ünitesi, tam elektrikli istifleyici için özel olarak tasarlanmıştır. Yüksek basınçlı dişli pompa, DC fırça motoru merkezi valf bloğu, kartuş valfi ve yağ deposu ile entegre edilmiştir. Yükseliş ve düşüş, 2,2 kW-4kW arası isteğe bağlı motor gücü, tek hız, çift hız ve oransal hız regülasyonu ile motor ve solenoid valf tarafından kontrol edilir. Aralarından seçim yapabileceğiniz demir ve plastik yakıt depoları var.
ANA ÖZELLİKLER İÇERMEKTEDİR
- Elektrik kontrolü: Tam elektrikli istifleyicinin hidrolik güç ünitesi, istifleyicinin kaldırma ve indirme hareketini doğru bir şekilde ayarlayabilen bir motor ve bir solenoid valf tarafından kontrol edilir. Solenoid valf tarafından kontrol edilen yükselme ve alçaltma fonksiyonları, istifleyicinin çalışmasını daha esnek ve sorunsuz hale getirir.
- Çoklu motor gücü seçenekleri: Motor gücü 2,2kW'tan 4kW'a kadar seçilebilir. Kullanıcılar, sistemin çeşitli çalışma koşullarında verimli çalışmasını sağlamak için farklı yük gereksinimlerine göre uygun motor gücünü seçebilir.
- Esnek iniş hızı seçimi: Tam elektrikli istifleyicinin hidrolik güç ünitesi üç iniş modu sağlar: tek hız, çift hız ve orantılı hız düzenlemesi. Kullanıcılar, farklı çalışma senaryolarında istifleyicinin stabilitesini ve güvenliğini sağlamak için iş ihtiyaçlarına göre en uygun iniş hızını seçebilir.
- Tankıı malzemesi seçimi: Hidrolik ünite iki seçenek sunar: demir tank ve plastik tank. Demir tanklar uzun süreli yüksek yükte kullanıma uygundur ve daha iyi dayanıklılık sağlar; plastik tanklar ise daha hafiftir ve ekipman ağırlığına ilişkin katı gereksinimlerin olduğu uygulama ortamları için uygundur.
- Kartuş hidrolik valf tasarımı: Sistem, sıvı kontrol doğruluğunu ve tepki hızını artırabilen, istifleyicinin hidrolik sistemini daha verimli ve güvenilir hale getiren kartuş valf tasarımını benimser.
- Motor ve solenoid valf kontrolü: DC karbon fırçalı motor ve solenoid valf kombinasyonu, istifleyicinin çalışmasını daha sorunsuz hale getirir, kaldırma işlemini daha hassas hale getirir ve sistem hızlı bir şekilde çalışmaya başlayarak enerji israfını azaltır ve genel çalışma verimliliğini artırır.
Bu hidrolik güç ünitesi, tamamen elektrikli istifleyiciler için uygundur ve özellikle hızlı kaldırma ve esnek hız düzenlemesi gerektiren çalışma ortamlarında iş verimliliğini etkili bir şekilde artırabilen istikrarlı hidrolik destek sağlayabilir. Kartuş hidrolik valfi ve motor kontrol sisteminin kombinasyonu, farklı istifleme işlemlerine uyum sağlayarak hidrolik sistemin hassas kontrolünü ve verimli çalışmasını sağlar.
ÖZEL NOTLAR
Güç ünitesi S3 çalışma sistemi olup sürekli olarak çalışamaz. 10 saniyede başlıyor ve 90 saniyede duruyor.
Kurulumdan önce yağ silindiri, yağ borusu ve bağlantı noktası gibi hidrolik bileşenlerin yabancı maddelerden arınmış olduğundan emin olun.
Hidrolik yağın viskozitesi 15 - 68st olacaktır. Yaz aylarında No. 46 aşınma önleyici hidrolik yağı, kışın ise No. 32 düşük sıcaklık hidrolik yağı tavsiye edilir.
İşletim sistemini ilk kez çalıştırdıktan sonra, yağ deposundaki yağın, genellikle yağ deposunun 2/3'ünün yeterli olup olmadığını kontrol edin.
Sistem ilk 100 saat kullanıldıktan sonra hidrolik yağı değiştirilmeli, daha sonra her 3000 saatte bir hidrolik yağı değiştirilmelidir.

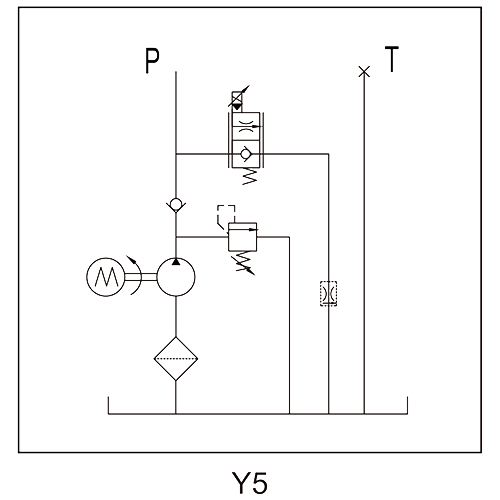

ŞEMATİK DİYAGRAM
ÖZELLİKLER
(Tam elektrikli istifleyicinin hidrolik güç ünitesi 1)
| Modelii | Volt | Güç | Hız | Yer değiştirme | Basınç | Tank | Solenoid Valf Gerilimi |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC | 2.2KW | 260ORPM | 2.7CC/GERİ | 20MPA | 5L | 24V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/GERİ | 10 litre | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 350ORPM | 3.5CC/GERİ |
(Tam elektrikli istifleyicinin hidrolik güç ünitesi 2)
| Modelii | Volt | Güç | Hız | Yer değiştirme | Basınç | Tank | Solenoid Valf Gerilimi |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC/48VDC | 2.2KW | 2600RPM | 2.7CC/GERİ | 20MPA | 5L | 24V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/GERİ | 10 litre | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 3500RPM | 3.5CC/GERİ |
Not: Farklı debiye sahip pompa, basınç ve motor gücü gibi sistem parametrelerine ihtiyacınız varsa lütfen satıcımızla iletişime geçin.
