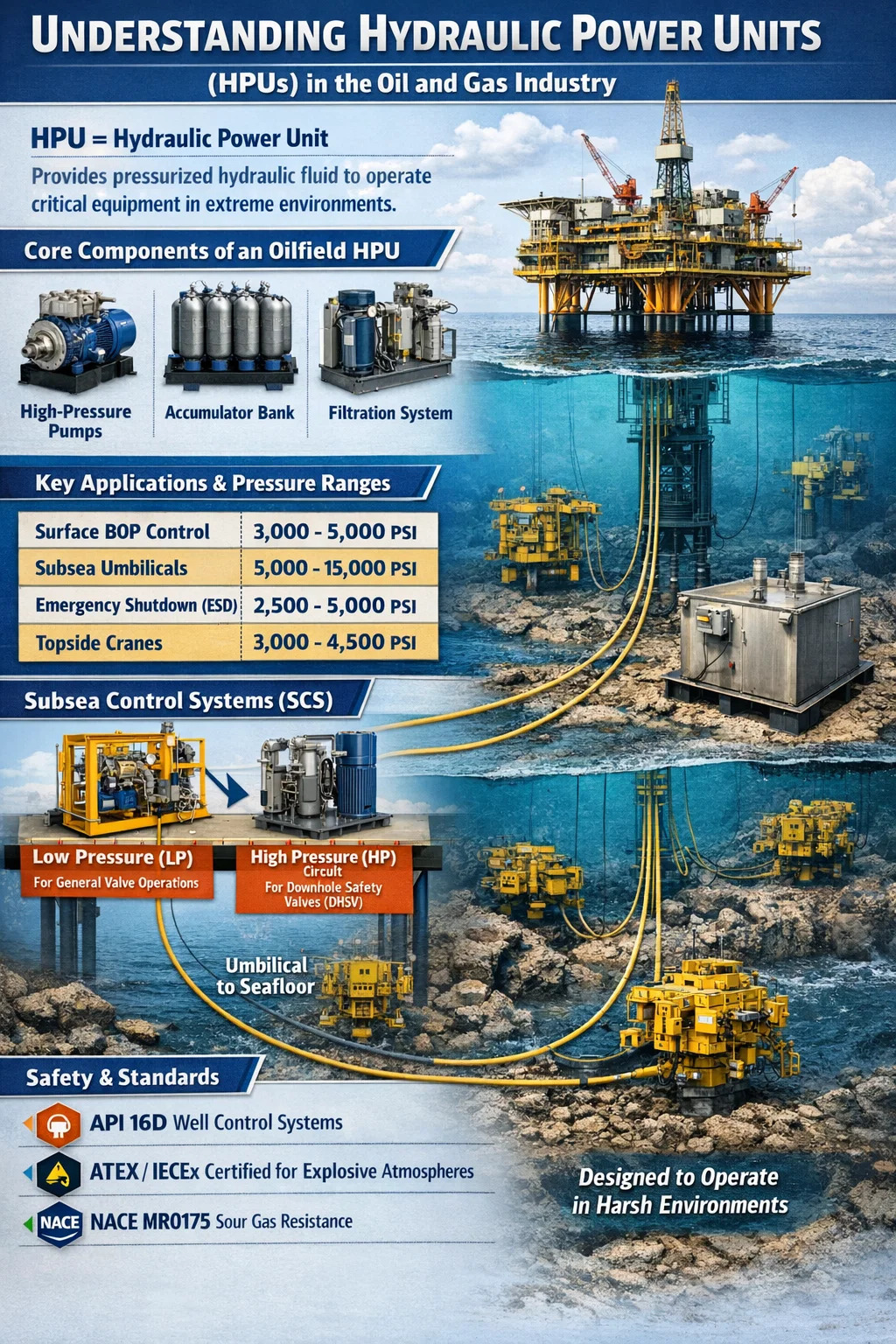

Petrol ve Gaz Sektöründe HPU'nun Tanımlanması
Petrol ve gaz endüstrisinde HPU, Hidrolik Güç Ünitesi . Çeşitli kritik mekanik işlemleri yürütmek için basınçlı hidrolik sıvıyı üretmek, depolamak ve dağıtmak üzere tasarlanmış bağımsız bir sistemdir. Stveart endüstriyel ünitelerden farklı olarak, petrol ve gaz hidrolik güç ünitesi emniyet valflerini, patlama önleyicileri ve göbek kontrol hatlarını çalıştırmak için güvenilir güce ihtiyaç duyulan açık deniz platformları veya derin deniz denizaltı şablonları gibi zorlu ortamlara dayanacak şekilde tasarlanmıştır.
Bu alanda bir HPU'nun temel amacı, kontrol sistemlerinin "kalbi" olarak hareket ederek, birincil elektrik gücü kesilse bile, hidrolik akümülatörlerde depolanan enerjinin çevreyi ve personeli korumak için acil kapatma prosedürlerini gerçekleştirebilmesini sağlamaktır.
Petrol Sahası HPU'sunun Temel Operasyonel Bileşenleri
Bir petrol ve gaz hidrolik güç ünitesi dayanıklılık ve hassasiyet için özel olarak seçilmiş çeşitli ağır hizmet bileşenlerinden oluşur. Petrol sahasındaki arızalar felaket olabileceğinden, bu üniteler genellikle yüksek düzeyde yedeklilik özelliğine sahiptir.
Basınç Üretimi ve Depolama
Sistem, elektrik motorları veya hava kompresörleri tarafından çalıştırılan yüksek basınçlı pompaları (genellikle pistonlu veya diyaframlı tiplerde) kullanır. Bu sektörde öne çıkan bir özellik, Akümülatör Bankası . Bunlar sıkıştırılmış nitrojen kullanarak hidrolik enerjiyi depolayan basınçlı kaplardır. Tipik bir açık deniz kurulumunda, hidrolik güç ünitesi arasındaki baskıyı sürdürebilir 3.000 PSI ve 10.000 PSI , pompanın tamamen arızalanması durumunda bile vanaların anında çalıştırılmasına izin verir.
Sıvı Yönetimi ve Filtrasyon
Petrol ve gaz HPU'larında kullanılan hidrolik sıvı, sızıntı durumunda çevreye zarar verilmesini önlemek amacıyla deniz altı uygulamalarına yönelik su-glikol karışımları gibi genellikle uzmanlaşmıştır. Rezervuar tipik olarak şunlardan yapılır: 316L paslanmaz çelik tuz spreyi korozyonuna karşı dayanıklıdır ve filtreleme sistemleri genellikle şu şekilde derecelendirilir: 3 ila 10 mikron Hassas solenoid valfleri korumak için.
Açık Deniz ve Denizaltı Ortamlarında Temel Uygulamalar
Bir şeyin faydası hidrolik güç ünitesi bir kuyunun sondajdan üretime ve nihai olarak hizmetten çıkarılmasına kadar tüm yaşam döngüsünü kapsar.
| Başvuru | HPU'nun işlevi | Tipik Basınç Aralığı |
| Yüzey BOP Kontrolü | Patlama Önleyici koçların açılması/kapanması | 3.000 - 5.000 PSI |
| Denizaltı Göbekleri | Denizaltı ağaçlarına ve manifoldlara güç verilmesi | 5.000 - 15.000 PSI |
| Acil Durum Kapatma (ESD) | Üretim vanalarının arıza emniyetli kapatılması | 2.500 - 5.000 PSI |
| Üst Kenar Vinçleri | Ağır ekipmanların platformlara kaldırılması | 3.000 - 4.500 PSI |
Yaygın HPU uygulamaları ve bunların petrol ve gazdaki ilgili teknik gereksinimleri.
Denizaltı Kontrol Sistemlerinde (SCS) HPU'nun Rolü
Belki de en kritik rol hidrolik güç ünitesi Deniz altı üretiminde bulunur. Bu bağlamda, HPU Üst Tarafta (platform veya gemi) bulunur ve sıvıyı kilometrelerce uzunluktaki bir "göbek" kablosu aracılığıyla okyanus tabanına gönderir.
Bu birimler şu şekilde ayrılmıştır: Alçak Basınç (LP) and Yüksek Basınç (HP) devreler. LP devresi tipik olarak genel valf işlemlerini yönetirken, HP devresi derine yerleştirilmiş Delik Kuyu Emniyet Valfleri (DHSV) için ayrılmıştır. DHSV'nin açık kalabilmesi için sabit hidrolik basınca ihtiyacı vardır; eğer hidrolik güç ünitesi Basıncı kaybettiğinde, valfteki güçlü bir yay onu otomatik olarak kapatarak kuyu deliğini kapatıyor ve petrol sızıntısını önlüyor.
Tasarım Standartları ve Çevre Uyumluluğu
Petrol sahasında HPU yalnızca tank üzerindeki bir pompa değildir. Güvenliği ve birlikte çalışabilirliği sağlamak için katı uluslararası standartlara uygun olmalıdır.
- API16D: Kuyu kontrol ekipmanlarının sondajı için kontrol sistemleri standartları.
- ATEX/IECEx: Patlayıcı ortamlarda kullanılan ekipmanların sertifikasyonu, hidrolik güç ünitesi motor kaçak gazı ateşlemez.
- NACE MR0175: "Ekşi gaz" ortamlarında sülfit stres çatlamasına dayanıklı malzemeler için gereklilikler.
Ayrıca bu üniteler genellikle DNV2.7-1 sertifikalı açık deniz konteynerleri veya "çarpışma çerçeveleri", iç hidrolik bileşenlere zarar vermeden ağır denizlerde ikmal teknelerinden platformlara vinçlerle güvenli bir şekilde kaldırılmalarına olanak tanır.
Bakım ve Güvenilirlik Metrikleri
Güvenilirlik sıkı testlerle ölçülür. Tipik bir hidrolik güç ünitesi kritik bir ESD devresindeki valflerin duyarlı olduğundan emin olmak için "Kısmi Strok Testi"ne (PST) tabi tutulur. Bakım, "NAS Sınıfı" temizlik seviyelerini kontrol etmek için hidrolik sıvısının düzenli analizini içerir. Yağ temizliği aşılırsa NAS 6 veya ISO 17/15/12 yüksek riskli petrol ve gaz operasyonlarında kabul edilemez olan valf yapışması riski artar.
Sabit, güvenilir bir güç kaynağı sağlayarak, hidrolik güç ünitesi Modern enerji çıkarımında güvenlik ve otomasyonun omurgası olmaya devam ediyor.
