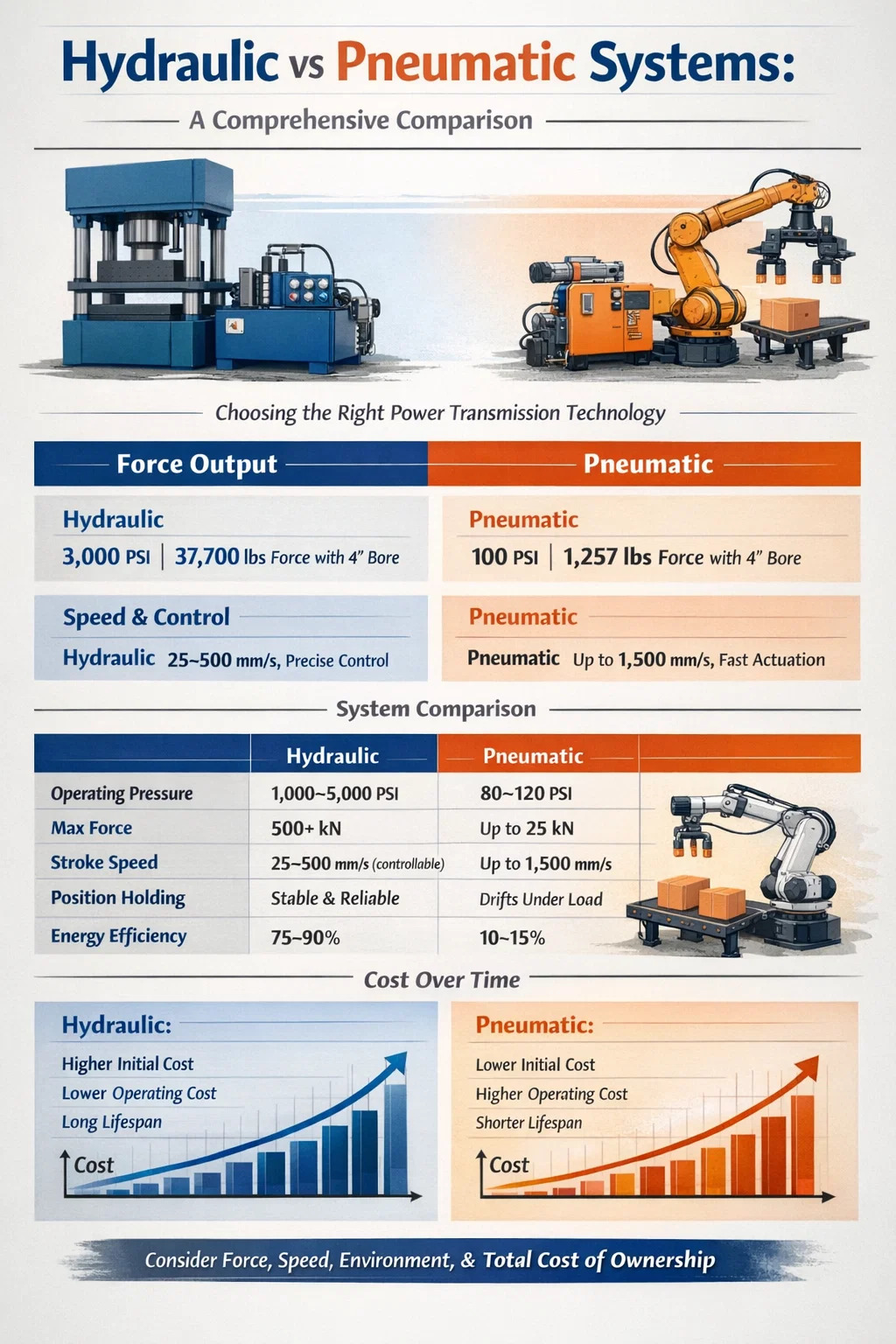

Hidrolik ve Pnömatik: Hangi Güç Sistemi İhtiyaçlarınıza Uygun?

Ağır yükleri hassas bir şekilde taşımanız gerekiyorsa, hidrolik sistemler kesin kazanır . Orta kuvvetler için temiz, hızlı ve hafif çalıştırmaya ihtiyacınız varsa pnömatik sistemler daha akıllı bir seçimdir. Hidrolik ve pnömatik arasındaki karar dört faktöre bağlıdır: kuvvet gereksinimleri, hız, çevre ve toplam sahip olma maliyeti. Çoğu endüstriyel alıcı, yalnızca ön ekipman fiyatına odaklanarak bu yanlışı anlıyor ve sonunda bunun bedelini yıllar süren çalışma boyunca ödüyor.

Bir hidrolik güç ünitesiyle sabitlenen hidrolik sistemler, basınçlı sıvı (tipik olarak mineral yağ) ile aşağıdaki basınç aralığında çalışır: 1.000 ila 5.000 PSI 10.000 PSI veya daha fazlasına ulaşan bazı özel sistemlerle. Pnömatik sistemler genellikle basınçlı hava kullanır. 80 ila 120 PSI . Bu basınç boşluğu tek başına, hidroliğin neden 50 tonluk bir presi kaldırabildiğini ve pnömatiğin neden bir kelepçeleme tertibatını veya boya püskürtme makinesini çalıştırmak için daha uygun olduğunu açıklıyor.

Bu makale, güç yoğunluğu, enerji verimliliği, bakım talepleri, maliyet yapıları, güvenlik profilleri ve her sistemin en iyi performansı gösterdiği belirli endüstriyel uygulamalar gibi tüm önemli karşılaştırma noktalarını ayrıntılı olarak ele almaktadır. Sonunda, operasyonunuz için doğru güç aktarım teknolojisini seçmek için net bir çerçeveye sahip olacaksınız.

Kuvvet Çıkışı: Neden Hidrolik Ağır Endüstriye Hakim Oluyor?

Kuvvet çıkışı, hidrolik ve pnömatik sistemleri karşılaştırırken en önemli ayırt edici faktördür. Pascal Yasası her ikisini de yönetir: basınç çarpı alan eşittir kuvvet. Ancak hidrolik sıvı sıkıştırılamaz olduğundan ve aşırı seviyelere kadar basınçlandırılabildiğinden, bir hidrolik silindir, aynı delik çapına sahip bir pnömatik silindire göre birim boyut başına önemli ölçüde daha fazla kuvvet üretir.

4 inçlik bir deliğe sahip bir silindir düşünün. 100 PSI'da (tipik pnömatik hat basıncı), yaklaşık olarak üretir 1.257 pound kuvvet . 3.000 PSI'da (tipik hidrolik sistem basıncı), aynı delik çapı, 37.700 pound kuvvet — yaklaşık 30 kat daha fazla. Bu nedenle hidrolik güç üniteleri metal damgalama preslerinin, enjeksiyonlu kalıplama makinelerinin, madencilik ekipmanlarının ve ağır inşaat makinelerinin omurgasını oluşturur.

Pnömatik sistemler tipik olarak maksimuma çıkar 25 kN (yaklaşık 5.600 lbf) standart endüstriyel silindirler için kullanılırken, hidrolik aktüatörler rutin olarak 500kN standart konfigürasyonlarda. Sürekli yüksek kuvvet gerektiren herhangi bir uygulama (dövme, sıkıştırma, malzeme testi, ağır sıkıştırma) için hidrolik güç ünitesi isteğe bağlı değildir; tek geçerli çözüm budur.

Kuvvet Tutma ve Orta Vuruş Konumlandırması

Hidrolik sistemler, yalnızca bir valfi kapatarak, sürekli enerji girişi olmadan, strokun ortasında yükü süresiz olarak yerinde tutabilir. Pnömatik sistemler bunu güvenilir bir şekilde yapamaz; basınçlı hava sıkıştırılabilir olduğundan kilitli bir pnömatik silindir yük altında sürüklenecektir. Pres kalıbını tutmak veya kaynak işlemi sırasında kelepçe kuvvetini korumak gibi uygulamalar için hidrolik, pnömatiklerin temelde karşılayamayacağı stabil, kilitli bir konum sağlar.

Hız ve Tepki Süresi: Pnömatiğin Avantajlı Olduğu Yer

Pnömatik sistemler daha hızlı devreye girer. Hava sıkıştırılabilir ve hafiftir, bu da pnömatik silindirlerin hızlı, yüksek hızlı darbelerle uzayıp geri çekilmesi anlamına gelir. Döngü süreleri 0,5 saniyenin altında tam strok için pnömatik alma ve yerleştirme sistemlerinde yaygındır. Yüksek hızlı pnömatik çekiçler, zımba makineleri ve paketleme hattı konveyörleri bu hızlı harekete geçirme kapasitesine güvenmektedir.

Hidrolik sistemler kontrol edilebilir olmasına rağmen strok seviyesinde daha yavaştır. Hidrolik sıvı yoğun ve sıkıştırılamaz olduğundan, onu bir devre içerisinde hareket ettirmek daha fazla enerji gerektirir ve aktüatörün hızı doğrudan hidrolik güç ünitesinin pompasından gelen akış hızına bağlıdır. Standart bir hidrolik silindir 12 inçlik bir stroku tamamlayabilir. 1 ila 3 saniye — çoğu ağır hizmet uygulaması için uygundur ancak dakikada yüzlerce döngü gerektiren görevler için uygun değildir.

Ancak hidrolik sistemlerde hız kontrolü çok daha hassastır. Operatörler, akış kontrol valflerini ayarlayarak veya hidrolik güç ünitesindeki değişken deplasmanlı pompaları kullanarak, strok boyunca tam hızları ayarlayabilir; bu, yavaş yaklaşan kalıp damgalama veya kontrollü ekstrüzyon gibi işlemler için kritik öneme sahiptir. Pnömatik hız kontrolü daha kabadır ve hat basıncı dalgalanmalarına karşı daha hassastır.

Enerji Verimliliği: Her iki Sistem de Doğası gereği Yeşil Değildir

Enerji verimliliği hidrolik mi pnömatik mi tartışmasında sıklıkla yanlış anlaşılıyor. Pnömatik sistemlerin fabrika havasını kullandıkları için genellikle daha verimli olduğu varsayılır. Pratikte genellikle bir fabrikadaki en az verimli güç aktarım yöntemidirler. Basınçlı hava üretmek herkesin bildiği gibi israftır. elektrik enerjisinin yalnızca %10 ila 15'i Bir hava kompresörüne beslenen hava aslında faydalı bir mekanik iş olarak kullanım noktasına ulaşır. Gerisini sızıntılar, ısı üretimi ve basınç düşüşleri tüketir.

Hidrolik sistemler, özellikle değişken deplasmanlı pistonlu pompalara ve yüke duyarlı kontrollere sahip modern hidrolik güç üniteleri kullananlar, %75 ila %90 genel verimlilik bakımlı, uygun boyuttaki sistemlerde. Değişken deplasmanlı bir pompa yalnızca devrenin talep ettiği çıktıyı verir; talebin düşük olduğu bir sistemdeki sabit deplasmanlı bir pompa, fazla akışı tahliye vanası üzerinden ısı olarak boşaltacaktır; bu, sistem tasarımcılarının hesaba katması gereken önemli bir enerji israfıdır.

Bir silindirin birkaç saniyede bir harekete geçtiği düşük görev döngüsü operasyonları için, çalışan bir hidrolik güç ünitesinin sürekli boşta kalan enerji tüketimi, verimlilik avantajından daha ağır basabilir. Bu senaryolarda, hava kompresörü düzinelerce makine arasında paylaşıldığı için merkezi tesis havasıyla çalışan pnömatik sistemler daha ekonomik olabilir.

Isı Yönetimi Hidrolik Power Units

Her hidrolik güç ünitesi sıvı sürtünmesi, valf basıncı düşüşleri ve pompa verimsizliği nedeniyle ısı üretir. 20 kW giriş gücünde çalışan tipik bir endüstriyel hidrolik güç ünitesi enerji kaybına neden olabilir. Isı olarak 3 ila 6 kW rezervuarın içine. Rezervuar yüzey alanı, hava üflemeli soğutucular veya su soğutmalı ısı eşanjörleri yoluyla yeterli ısı değişimi olmazsa, yağ sıcaklığı güvenli çalışma aralığının üzerine çıkar. 60°C (140°F) , conta bozulmasını ve yağın oksidasyonunu hızlandırır. Pnömatik egzoz havası ısıyı otomatik olarak uzaklaştırır; hidrolik sistemler, sistem tasarımının bir parçası olarak kasıtlı termal yönetim gerektirir.

Hidrolik Güç Ünitesinin Açıklaması: Bileşenler ve İşlev

Hidrolik güç ünitesi (HPU), herhangi bir hidrolik sistemin kalbidir. Basınçlı hidrolik sıvıyı üreten, depolayan, filtreleyen ve koşullandıran bağımsız bir pakettir. Bileşenlerini anlamak, hidrolik sistemlerin neden pnömatik sistemlerden farklı davrandığını ve neden daha ön maliyetlere sahip olduklarını açıklığa kavuşturmaya yardımcı olur.

• Rezervuar: Hacim olarak genellikle pompanın dakika başına akış hızının 1,5 ila 3 katı kadar hidrolik sıvıyı depolar. Ayrıca ısıyı dağıtır ve sürüklenen havanın kaçmasına izin verir.
• Pompa: Sıvının ana taşıyıcısı. Dişli pompalar düşük maliyetli ve sağlamdır; pistonlu pompalar verimlidir ve değişken deplasmanlıdır; Kanatlı pompalar sessiz çalışma sunar. Pompa seçimi doğrudan HPU'nun verimliliğini ve gürültü profilini belirler.
• Elektrik motoru: Pompayı çalıştırır. Motorun boyutlandırılması gerekli akış ve basınca dayanmaktadır. Değişken frekanslı sürücüler (VFD'ler), motor hızını talebe göre eşleştirmek için giderek daha fazla kullanılıyor ve boşta kalan enerji tüketimini %40 .
• Tahliye valfi: Sistem basıncı emniyet cihazı. Basınç ayar noktasını aştığında açılır, sıvıyı tekrar tanka yönlendirir ve bileşenlerin hasar görmesini önler.
• Filtre tertibatı: Sıvıdaki partikül kirliliğini giderir. ISO temizlik sınıfı hedefleri (servo valf sistemleri için genellikle ISO 16/14/11) filtre mikron değerlerini ve servis aralıklarını belirler.
• Isı değiştirici: Sıvı sıcaklığını 40–60°C'lik optimum çalışma bandında tutar. Ortam koşullarına ve ısı reddi gereksinimlerine bağlı olarak yağdan havaya veya yağdan suya olabilir.
• Akümülatör (isteğe bağlı): En yüksek talep olayları için basınçlı sıvıyı depolar, basınç artışlarını sönümler ve kısa pompa kapanmaları sırasında devre basıncını koruyabilir.

Pnömatik sistemlerin paket sistem olarak hidrolik güç ünitesinin bir karşılığı yoktur. Bunun yerine merkezi bir hava kompresörüne, kurutucuya, alıcı tanka ve dağıtım borularına güveniyorlar; bunların tümü tipik olarak paylaşılan altyapı. Bu, bireysel makine tasarımını basitleştirir ancak tesis genelindeki hava kalitesine ve basınç tutarlılığına bağımlılık yaratır.

Bakım Gereksinimleri ve Zaman İçinde Güvenilirlik

Bakım, hidrolik ve pnömatik karşılaştırmasının operasyon yöneticileri için en önemli hale geldiği yerdir. Her iki sistem de düzenli dikkat gerektirir ancak ihmalin doğası ve sonuçları büyük ölçüde farklılık gösterir.

Hidrolik Sistem Bakımı

Hidrolik sistemler sıvı kirliliğine karşı hassastır. Hidrolik sistem arızalarının %80'inden fazlası kirlenmiş yağa atfedilir. Partikül kirliliği servo valf makaralarına zarar verir, silindir deliklerini çizer ve pompanın aşınmasını hızlandırır. Bir hidrolik güç ünitesi için sıkı bir bakım programı şunları içerir:

• Her 250 ila 500 çalışma saatinde bir yağ numunesi alma ve ISO temizlik analizi
• Diferansiyel basınç göstergelerine göre filtre elemanı değişimi (sabit bir takvim planına göre değil)
• Tam yağ, çalışma koşullarına ve yağ tipine bağlı olarak her 2.000 ila 4.000 saatte bir değişir.
• Silindirler ve pompalar üzerinde yıllık olarak veya harici sızıntının ilk belirtisinde conta muayenesi yapın ve değiştirin
• Nem ve atmosferik toz girişini önlemek için rezervuar havalandırma denetimi

Dış yağ sızıntıları en görünür hidrolik arıza modudur. Küçük bir conta sızıntısı bile, yağın sıcak yüzeylerle teması halinde zeminde tehlikelere, çevresel uyumluluk sorunlarına ve yangın risklerine neden olabilir. ISO 23309 ve yerel çevre düzenlemeleri, belirli endüstrilerdeki hidrolik ekipmanların çevresinde dökülme muhafaza sistemleri gerektirebilir.

Pnömatik Sistem Bakımı

Pnömatik bakım, makine düzeyinde daha basittir ancak altyapı düzeyinde genellikle ihmal edilir. Anahtar görevler şunları içerir:

• Su ayırıcılarının ve FRL (filtre-regülatör-yağlayıcı) ünitelerinin günlük veya otomatik olarak boşaltılması
• FRL filtre elemanlarının her 6 ila 12 ayda bir değiştirilmesi
• Dağıtım borularında sızıntı tespit araştırmaları — çalışmalar gösteriyor ki sızıntılar basınçlı hava üretiminin %20 ila 30'unu oluşturur ortalama bir fabrikada
• Silindir piston çubuklarının yağlanması ve conta aşınmasının yıllık olarak kontrol edilmesi

En büyük pnömatik bakım arızası modu görünmezdir: kompresör kapasitesini sessizce tüketen hava sızıntıları. bir Dağıtım hattında 3 mm'lik delik 100 PSI'da sürekli olarak 1 kW'ın üzerinde kompresör enerjisi israf edilebilir. Ultrasonik sızıntı tespit araçları, büyük pnömatik ağları yöneten tesisler için gereklidir.

Maliyet Karşılaştırması: Peşin ve Ömür Boyu

Satın alma fiyatı pnömatik sistemlerin en cazip göründüğü yerdir. Hafif hizmet uygulaması için bir pnömatik silindir ve valf düzeneği pahalı olabilir 50 ila 500 ABD Doları . Valfli ve manifoldlu benzer bir hidrolik silindir çalışabilir 500 ila 5.000 ABD Doları —ve tek bir makineye özel bir hidrolik güç ünitesi ek bir makine daha ekler 2.000 ila 30.000 ABD Doları boyuta ve spesifikasyona bağlı olarak.

Ancak yaşam boyu maliyet analizi daha dengeli bir hikaye anlatır. Pnömatik sistemlerin satın alınması ve kurulumu ucuzdur ancak çalıştırılması pahalıdır. Basınçlı havanın tam yüklü maliyetle (elektrik, bakım, sermaye amortismanı) üretildiği tesislerde 1000 standart fit küp başına 0,25 ila 0,35 ABD Doları , yüksek görev döngüsüne sahip pnömatik tüketiciler önemli enerji kalemleri haline geliyor. 8 saatlik iki vardiya için dakikada 60 kez dönen 2 inç çaplı tek bir pnömatik silindir, eşdeğer miktarda yakıt tüketebilir. 2 ila 4 kW sürekli olarak elektrik enerjisi

Yüksek güçlü, yüksek görev döngüsü uygulamaları için, bir hidrolik güç ünitesi tipik olarak pnömatik bir alternatife karşı başabaş noktasına ulaşır. 3 ila 5 yıl Tamamen enerji tasarrufuna dayalı çalışma. Bu pencerenin ötesinde hidrolik sistemin çalıştırılması daha ucuzdur. Düşük kuvvetli, aralıklı uygulamalarda pnömatik sistem maliyet avantajını asla kaybetmez.

Güvenlik Profilleri: Farklı Riskler, Daha Büyük veya Daha Az Değil

Güvenlik, her iki sistem için de basit bir kazanım değildir; her biri, mühendislik kontrolleri ve prosedür disiplini aracılığıyla yönetilmesi gereken farklı tehlikeler taşır.

Hidrolik Tehlikeler

• Enjeksiyon yaralanmaları: 3.000 PSI'lık bir hidrolik hortumdaki iğne deliği sızıntısı, belirgin bir giriş yarası olmadan derin doku hasarına neden olacak kadar yeterli kuvvetle sıvının cilde enjekte edilmesine neden olabilir. Bu, genellikle bakım noktasında hafife alınan tıbbi bir acil durumdur. OSHA bunu en ciddi hidrolik tehlikelerden biri olarak kaydediyor.
• Yangın riski: Petrol bazlı hidrolik sıvı yanıcıdır. Sıcak yüzeylerin veya ateşleme kaynaklarının yakınındaki arızalı bir hortumun püskürtülmesi yangına neden olabilir. Ateşe dayanıklı sıvılar (fosfat esterleri, su-glikol karışımları) dökümhane, çelik fabrikası ve havacılık uygulamalarında zorunludur.
• Depolanan enerji salınımı: 3.000 PSI'ye şarj edilen bir akümülatör önemli miktarda enerji depolar. Uygun olmayan basınçsızlaştırma prosedürleri, bileşenin şiddetli şekilde fırlamasına neden olabilir.

Pnömatik Tehlikeler

• Yerçekimi düşüşü: Pnömatik silindir basıncı kaybettiğinde yükü anında düşer; yastık yoktur. Yerçekimiyle yüklenen pnömatik eksenler, yükü güvenli bir şekilde tutmak için harici mekanik kilitlere veya valfli basınç bakımına ihtiyaç duyar.
• Gürültü: Pnömatik egzoz gürültülü. Susturulmamış yön valfi egzoz portları üretebilir 85 - 95 dB(A) —AB ve OSHA düzenlemeleri kapsamında işitme koruması gerektiren eşiğin üzerinde. Susturucular bunu azaltır ancak karşı basıncı arttırır, bu da silindir dönüş hızlarını etkiler.
• Kırbaç tehlikesi: Bağlantısı kesilmiş bir basınçlı hava hortumu şiddetli bir şekilde fırlayabilir. Hortum tutucuları ve otomatik kapatma kaplinleri standart güvenlik hükümleridir.

Gıda işleme, ilaç üretimi ve temiz odalarda egzoz (hava) temiz olduğundan ve yağsız sızıntılar ürünleri kirletmediği için genellikle pnömatik sistemler tercih edilir. Bu ortamlardaki hidrolik yağı kirliliği, her türlü kuvvet veya verimlilik argümanını geçersiz kılan uyumluluk ve ürün güvenliği sorunları yaratır.

Uygulamaya Özel Seçim Kılavuzu

Sistem tipinin uygulamaya uygun hale getirilmesi, hidrolik ve pnömatik analizlerin en pratik sonucudur. Aşağıdaki döküm en yaygın endüstriyel kullanım durumlarını kapsamaktadır.

Aşağıdaki durumlarda bir Hidrolik Güç Ünitesi Seçin:

• Kuvvet gereksinimleri 25 kN'yi aşar; metal presler, enjeksiyonlu kalıplama kelepçe üniteleri, dövme presleri, madencilik çatı destekleri
• Tüm strok boyunca hassas hız kontrolü gereklidir; kontrollü ekstrüzyon, yavaş yaklaşmalı damgalama, malzeme test makineleri
• Yük, uzun süreler boyunca kuvvet altında sabit tutulmalıdır (kalıp bağlama, fikstür tutma, yapısal test donanımları)
• Kompakt paketlemede yüksek güç gerektiren mobil ekipmanlar (ekskavatörler, tarım makineleri, deniz dümeni, açık deniz ekipmanları)
• Uzun vadeli enerji verimliliğinin ön HPU maliyetini karşıladığı yüksek görev döngüsü, yüksek güçlü operasyonlar

Aşağıdaki durumlarda Pnömatik'i seçin:

• Kuvvet gereksinimleri 10 kN'nin altındadır ve hız, hassasiyetten daha önemlidir; al ve yerleştir robotları, konveyör saptırıcıları, parça çıkarıcılar
• Temiz çevre gereklidir; gıda, ilaç, tıbbi cihaz, yarı iletken üretimi
• Düşük kurulum maliyeti ve hızlı devreye alma önemlidir; bakım araçları, küçük otomasyon hücreleri, atölye havalı araçları
• Tesisin basınçlı hava altyapısı zaten mevcut ve yeterince kullanılmıyor
• Görev döngüsü düşüktür ve bireysel aktüatörlerin enerji verimliliği bir öncelik değildir

Hibrit Sistemler: Her İkisini Bir Arada Kullanmak

Birçok modern üretim hattı her iki teknolojiyi de paralel olarak kullanır. Bir hidrolik güç ünitesi ana pres silindirini çalıştırırken, pnömatik silindirler parça yükleme, boşaltma ve etrafındaki sıkıştırma işlemlerini gerçekleştirir. Bu hibrit mimari, her sistemin güçlü yanlarından yararlanır: ağır işler için hidrolik, hızlı işler için pnömatik, hafif yardımcı işlevler. Bu sistemlerin tasarlanması, operasyonel çatışmaları önlemek için paylaşılan elektrik altyapısına, kontrol sistemi entegrasyonuna ve bakım planlamasına dikkatli bir şekilde dikkat edilmesini gerektirir.

Çevresel ve Düzenleyici Hususlar

Çevresel uyumluluk, hidrolik ve pnömatik seçim sürecinde büyüyen bir faktördür. Hidrolik yağı çoğu yargı bölgesinde tehlikeli madde olarak sınıflandırılır. Dökülmeler, belgelenmiş temizleme prosedürlerini gerektirir ve kullanılmış hidrolik yağın imhası, AB Atık Çerçeve Direktifi veya ABD EPA standartları gibi çerçeveler kapsamında düzenlenir. Hidrolik sistemleri kullanan tesisler, yağ muhafaza altyapısını (damlama tepsileri, setli rezervuarlar, dökülme kitleri) muhafaza etmeli ve personeli buna göre eğitmelidir.

Biyolojik olarak parçalanabilen hidrolik sıvılar (kolza tohumu yağı bazlı, sentetik ester bazlı) mevcuttur ve ormancılık ekipmanları, deniz taşıtları, su kaynaklarının yakınında çalışan tarım makineleri gibi çevreye duyarlı uygulamalarda giderek daha fazla kullanılmaktadır. Bu sıvılar tipik olarak bir %15 ila %40 fiyat primi Mineral yağa göre daha dar sıcaklık çalışma aralıklarına sahip olabilirler ancak çevresel sorumluluğu önemli ölçüde azaltırlar.

Pnömatik sistemler ise bunun aksine, temiz kuru havayı dışarı atar (uygun filtreleme ve kurutmayı varsayarsak) ve makine seviyesinde minimum çevresel uyumluluk yükünü taşır. Çevresel maliyet, hava kompresörünün enerji tüketimi açısından yukarı yöndedir ve sızıntının kontrol altına alınması yerine enerji verimliliği programları aracılığıyla giderilir.

ISO 14001 çevre yönetimi sertifikası almak isteyen tesisler için, hidrolik sistem yönetimi, pnömatik alternatiflere göre daha resmi dokümantasyon ve prosedür kontrolü gerektirir; bu da seçim kararına dahil edilmeye değer gerçek bir operasyonel yüktür.

Hidrolik Güç Ünitesinin Boyutlandırılması: Doğru Şekilde Kullanılacak Temel Parametreler

Hidrolik güç ünitesi seçeneklerini değerlendiren mühendisler ve alıcılar için doğru boyutlandırma kritik öneme sahiptir. Küçük boyutlu bir HPU en yüksek talebi karşılayamaz; büyük boyutlu olanı sermaye israfına neden olur ve kısmi yükte verimsiz çalışır. Üç temel boyutlandırma parametresi akış hızı, basınç ve güçtür.

1. Gerekli akış hızı (L/dak veya GPM): Silindir delik alanının gereken piston hızıyla çarpılmasıyla hesaplanır ve aynı anda çalışan tüm aktüatörler genelinde toplanır. Sistem kayıpları için her zaman %10 ila 15 marj ekleyin.
2. Maksimum sistem basıncı (bar veya PSI): En yüksek yük gereksinimine göre ayarlanır. Tahliye vanası ayarı, maksimum nominal bileşen basıncının değil, maksimum çalışma basıncının %10 ila 15 üzerinde olmalıdır.
3. Motor gücü (kW veya HP): L/dak ve bar kullanıldığında kW cinsinden (akış hızı × basınç) / (600 × pompa verimliliği) olarak hesaplanır. %85 verimli bir pompa ile 200 barda 40 L/dak. gerektiren bir sistemin yaklaşık olarak 15,7kW motor gücü.

Rezervuar hacmi, dakika başına pompa akış hızının 2 ila 3 katı kadar boyutlandırılmıştır; 40 L/dak'lık bir pompa, 80 ila 120 litrelik bir rezervuar alır. Bu oran, havanın havasının alınması, sıcaklık stabilizasyonu ve kirliliğin çökelmesi için yeterli kalma süresi sağlar. Rezervuar hacminde eksik yapmak, daha sonra aşırı ısınma ve kirlenme sorunları olarak ortaya çıkan yaygın bir HPU spesifikasyon hatasıdır.

Pnömatik boyutlandırma için eşdeğer süreç daha basittir: her bir aktüatörün hava tüketimini hesaplayın (delik alanı × strok × dakika başına devir × çift etkili için 2), tüm tüketicilerin toplamını yapın, sızıntılar ve gelecekteki genişleme için %25 marj ekleyin ve tesisin hava kompresörü kapasitesinin, makinenin FRL girişinde gereken basınçta toplam talebi karşıladığını doğrulayın.

Hidrolik ve Pnömatik Konusunun Özeti

Hidrolik mi pnömatik mi kararı soyut olarak hangi teknolojinin üstün olduğu ile ilgili değildir; hangisinin sizin özel yük, hız, ortam ve bütçe parametrelerinize uygun olduğu ile ilgilidir. Uygun boyutta bir hidrolik güç ünitesiyle sabitlenen hidrolik sistemler, yüksek kuvvet, hassas kontrollü veya yük tutma uygulamaları için tek pratik seçimdir. Pnömatik sistemler, basınçlı hava altyapısının mevcut olduğu hızlı, temiz, düşük kuvvet gerektiren ve maliyete duyarlı görevler için doğru seçimdir.

Yalnızca satın alma siparişi fiyatını değil, güç gereksinimlerinizi, görev döngünüzü, çevresel kısıtlamalarınızı ve 5 yıllık toplam sahip olma maliyetinizi ölçerek başlangıçtan itibaren doğru seçimi yapın. Bu analiz neredeyse her zaman açıkça tek bir sistem tipine işaret edecek ve önemli ölçüde yenileme maliyetinden ve aşağı yöndeki operasyonel sıkıntılardan tasarruf sağlayacaktır.

Sınırın yakınında çalışıyorsanız (10 ila 25 kN civarında kuvvetler, orta düzeyde görev döngüleri, karışık çevresel gereksinimler), her iki seçeneği de gerçek yük döngünüze göre modelleyebilecek bir akışkan gücü sistemi entegratörüne danışın. Operasyonunuz için doğru sistem, teklifte en ucuz görünen sistem değil, her performans gereksinimini güvenilir bir şekilde karşılarken toplam sahip olma maliyetini en aza indiren sistemdir.
