Hidroliğin Bilimsel İlkeleri: Akışkan Gücü Gerçekte Nasıl Çalışır?

Hidroliğin Bilimsel İlkeleri: birkışkan Gücü Gerçekte Nasıl Çalışır?

Hidrolik, sıvıların basınç altındaki mekanik davranışlarını inceleyen fizik ve müsaendislik dalıdır. Bilim özünde üç temel prensibe dayanır: Pascal Yasası , süreklilik denklemi ve Bernoulli ilkesi . Bu üç yasa, basit bir hidrolik krikodan karmaşık endüstriyel bir krikoya kadar her şeyi yönetir. Hidrolik Güç Ünitesi ağır imalat makinelerini kullanmak. Bunları anlamak akademik bir çalışma değildir; sistemlerin gerçek dünya uygulamalarında nasıl tasarlandığını, boyutlandırıldığını ve sürdürüldüğünü doğrudan belirler.

Hidrolik sistemler çok az enerji kaybıyla çok büyük kuvvetleri uzun mesafelere iletebilir. Sadece bir baskı 3.000 psi (207 bar) 10 inç kare yüzeye sahip bir pistona uygulanan 30.000 lbf'lik bir itme kuvveti sağlar; bu, yapısal çeliği bükmeye veya yüklü bir kamyon aksını kaldırmaya yeterlidir. Bu tür bir kaldıraç, gazların aksine sıvıların neredeyse sıkıştırılamaz olması ve temeldeki fiziğin, kuvvetin mekanik bağlantıların eşleşemeyeceği şekillerde çoğaltılmasına, yeniden yönlendirilmesine ve hassas bir şekilde kontrol edilmesine izin vermesi nedeniyle mümkündür.

Pascal Yasası: Hidrolik Kuvvet birktarımının Temeli

Blaise Pascal ilkesini 17. yüzyılda formüle etti: Kapalı, statik bir akışkana uygulanan basınç, akışkan boyunca her yöne ve kabın duvarlarına eşit olarak iletilir. . Matematiksel olarak bu şu şekilde ifade edilir:

P = F / Bir

Nerede P basınçtır (Pa veya psi), F uygulanan kuvvettir (N veya lbf) ve bir kesit alanıdır (m² veya in²). Bunun pratikteki anlamı derindir: Küçük bir pistonu iterseniz ve onu sıvı aracılığıyla daha büyük bir pistona bağlarsanız, kuvvet alanların oranıyla orantılı olarak artar.

Kuvvet Çarpma Örneği

500 lbf üreten 1 inç² pistonlu küçük bir silindir düşünün. Bu, 500 psi sistem basıncı sağlar. birynı 500 psi'yi 20 inç² pistonlu bir silindire bağlayın; çıkış kuvveti şöyle olur: 10.000 pound — hiçbir dişli veya kaldıraç olmadan 20:1 mekanik avantaj. Enjeksiyon kalıplarını sıkıştırmak, metal baskıları preslemek ve ekskavatör kollarını uzatmak için hidrolik silindirlerin kullanılmasının nedeni tam olarak budur.

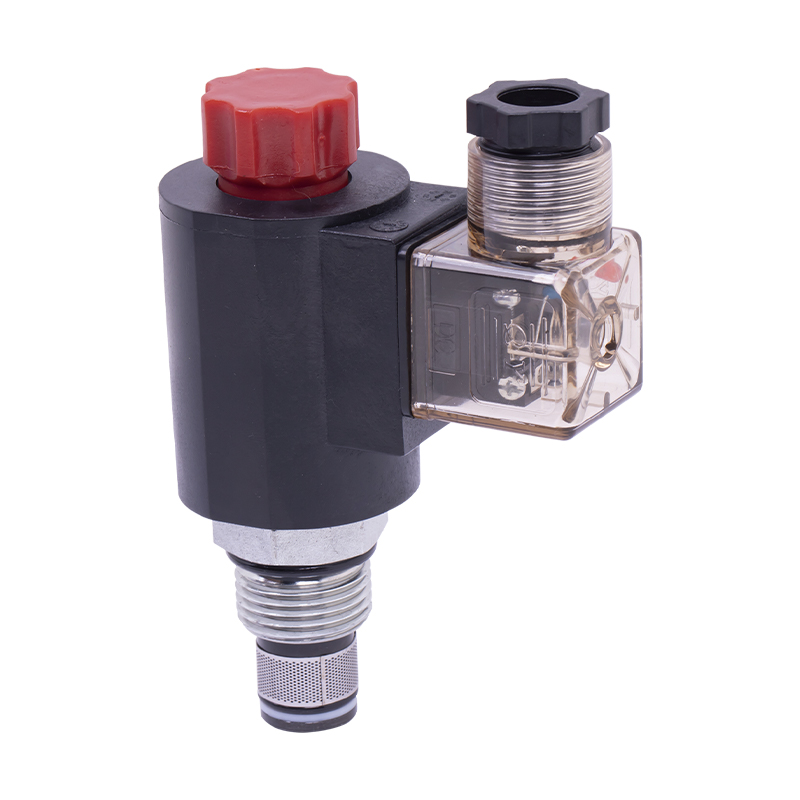

bir Hidrolik Güç Ünitesi Pascal Yasası devredeki her aktüatörün tasarımının temelini oluşturur. Pompa basınç üretir; Pascal Yasası, sistemin statik olduğunu ve akışkan sütununun her dalda aynı yükseklikte olduğunu varsayarak (yerçekimi etkileri bir yana), basıncın her aktüatöre aynı anda ve eşit şekilde ulaşmasını sağlar. Tahliye vanaları, basınç düşürücü vanalar ve sıralama vanalarının tümü, kuvveti doğru zamanda doğru aktüatöre yönlendirmek için bu prensipten yararlanır.

Hidrostatik Basınç ve Derinlik Etkileri

Pascal Yasası aynı zamanda yerçekimi nedeniyle bir sıvı sütununun eklediği basıncı da açıklar:

P = ρgh

Nerede ρ sıvı yoğunluğu (kg/m³), g yer çekimi ivmesidir (9,81 m/s²) ve h yükseklik (m)'dir. Yaklaşık 870 kg/m³ hidrolik yağı için dikey sütunun her metresi yaklaşık 0,085 bar (1,24 psi) basınç. Çoğu endüstriyel sistemde bu ihmal edilebilir düzeydedir, ancak dikey mesafelerin 100 m'yi geçebildiği deniz altı ve madencilik uygulamalarında bu yük basıncı kritik bir tasarım parametresi haline gelir.

Süreklilik Denklemi: Akış, Hız ve Boru Boyutlandırması

Pascal Yasası statik basıncı yönetirken, süreklilik denklemi Hareket halindeki akışkanın davranışını yönetir. Bir borudan akan sıkıştırılamaz bir akışkan için hacimsel akış hızının sabit kalması gerektiğini belirtir; yani kesit alanı ile akışkan hızının çarpımı, akış yolu boyunca herhangi bir noktada sabittir:

Soru = A × v = sabit

Nerede Q akış hızıdır (L/dak veya gpm), bir boru kesitidir (m²) ve v sıvı hızıdır (m/s). Boru çapını küçültürseniz, aynı akış hızını korumak için sıvının hızlanması gerekir. Arttırırsanız hız düşer.

Hidrolik Sistemlerde Boru Boyutlandırması Neden Önemlidir?

Çoğu hidrolik mühendisi aşağıdaki aralıktaki sıvı hızlarını hedefler: Basınç hatları için 2–4 m/s ve dönüş hatları için 1–2 m/s . Daha yüksek hızlar türbülansı artırır (Reynolds sayısıyla ölçülür), bu da basınç düşüşüne, ısı oluşumuna ve valf yuvaları ile port kenarlarının aşınmasına neden olur. Dönüş hatlarındaki düşük hızlar, herhangi bir hidrolik devrede tartışmasız en yıkıcı durum olan pompa girişindeki kavitasyonu önler.

Bir belirtirken Hidrolik Güç Ünitesi Belirli bir uygulama için süreklilik denklemi boru çapının, manifold bağlantı noktası boyutlarının ve filtre elemanı değerlerinin seçimini yönlendirir. 10 mm'lik bir boru hattından beslenen 45 L/dk'lık bir pompa yaklaşık olarak 9,5 m/sn — kabul edilebilir sınırın çok üstünde. Deliğin 16 mm'ye arttırılması, hızı kabaca 3,7 m/s'ye düşürür; bu da basınç hatları için önerilen aralık dahilindedir.

Aktüatör Hızı ve Süreklilik Denklemi

Aynı denklem aktüatör hızını belirler. Bir hidrolik silindir ile 63 mm delik (alan ≈ 31,2 cm²) 50 mm/s hızla uzanan bir akış tüketir:

Q = 31,2 cm² × 5 cm/s = 156 cm³/s ≈ 9,4 L/dak

Bunu bilen sistem tasarımcısı, herhangi bir donanım satın alınmadan önce pompayı, yön kontrol valfini ve akış kontrol valfini uygun şekilde boyutlandırabilir. Süreklilik denklemi her hidrolik devre tasarımının aritmetik omurgasıdır.

Bernoulli Prensibi: Hareketli Akışkanda Enerji Korunumu

Bernoulli denklemi sıvı akışı için enerjinin korunumu yasasıdır. Bir akım çizgisi boyunca akan sıkıştırılamaz, sürtünmesiz bir akışkan için birim hacim başına toplam mekanik enerjinin sabit kaldığını belirtir:

P ½ρv² ρgh = sabit

Bu denklem bize sıvı hızı arttıkça statik basıncın azalması gerektiğini ve bunun tersinin de geçerli olduğunu söyler. Üç terim sırasıyla statik basınç enerjisini, kinetik enerjiyi ve potansiyel (yerçekimi) enerjiyi temsil eder.

Nerede Bernoulli's Principle Appears in Hydraulic Circuits

Bernoulli ilkesi birçok kritik hidrolik bileşenin davranışını doğrudan açıklar:

  • birkış kontrol delikleri ve gaz kelebeği valfleri: Sıvı küçük bir delikten zorlanırken hız önemli ölçüde yükselir ve statik basınç düşer. Delik boyunca basınç farkı, Q ∝ √ΔP karekök ilişkisi tarafından yönetilen akış hızını yönlendiren şeydir.
  • Çek valfler: Sıvı hızının yarattığı basınç farkı, popeti veya bilyayı yuvasından kaldıran, tek yönde akışa izin verirken ters akışı engelleyen şeydir.
  • Venturi akış ölçerler: Bu cihazlar, hassas bir şekilde işlenmiş bir boğazdaki basınç düşüşünü ölçerek akışı ölçer. Basınç farkı doğrudan Bernoulli denklemi aracılığıyla akış hızıyla ilişkilidir.
  • Pompa giriş koşulları: Pompa girişindeki statik basınç, sıvının buhar basıncının altına düşerse (hızın çok yüksek olması veya girişin kısıtlı olması nedeniyle), kavitasyon meydana gelir; buhar kabarcıkları oluşur ve ardından şiddetli bir şekilde patlayarak metal yüzeyleri, bir pompayı saatler içinde tahrip edebilecek oranlarda aşındırır.

İyi tasarlanmış bir çalışma için Hidrolik Güç Ünitesi Bernoulli prensibi, mühendislerin pompa girişinde kısa, geniş çaplı bir emme hattı, minimum düzeyde kıvrımlar ve uygun boyutta bir süzgeç (ince bir filtre değil) üzerinde ısrar etmesinin nedenidir. Emme tarafındaki her kısıtlama sıvının hızını yerel olarak artırır, statik basıncı azaltır ve sistemi kavitasyon eşiğine yaklaştırır.

Akışkan Viskozitesi: Teoriyi Gerçeğe Bağlayan Özellik

Yukarıdaki üç klasik prensip ideal, sürtünmesiz, sıkıştırılamaz bir akışkanı varsayar. Gerçek hidrolik yağı bunların hiçbiri değildir. Viskozite - akışkanın kaymaya karşı iç direnci - Pascal Yasasının, sürekliliğin ve Bernoulli'nin gerçek sistemlerde nasıl uygulanacağını değiştiren gerçek dünyadaki baskın özelliktir.

Dinamik Viskozite ve Kinematik Viskozite

Hidrolikte viskozitenin iki ölçüsü önemlidir. Dinamik viskozite (μ, Pa·s veya cP cinsinden) kayma gerilimine karşı direnci doğrudan ölçer. Kinematik viskozite (ν, mm²/s veya cSt cinsinden) dinamik viskozitenin yoğunluğa bölümüdür ve hidrolik sıvı veri sayfalarında neredeyse evrensel olarak belirtilen değerdir. Endüstriyel hidrolik sistemlerin çoğu, ISO VG 32 ila ISO VG 68 aralığındaki yağlarla çalışır; bu da kinematik viskoziteler anlamına gelir. 40°C'de 32–68 cSt .

Viskozite ve Reynolds Sayısı

Reynolds sayısı (Re), bir borudaki akışın laminer mi yoksa türbülanslı mı olduğunu tahmin eder:

Re = (ρ × v × D) / μ = (v × D) / ν

Re ≈ 2.300'ün altında akış laminerdir; düzgün, öngörülebilir, düşük sürtünme kaybı. Re ≈ 4.000'in üzerinde akış türbülanslıdır; kaotiktir, daha yüksek sürtünme kayıpları, daha fazla ısı üretimi ve artan erozyon ve gürültü potansiyeli. Çoğu hidrolik basınç hattı laminer rejimde çalışır , bu nedenle Hagen-Poiseuille yasası bu satırlardaki basınç düşüşü hesaplamalarına uygulanır:

ΔP = (128 × μ × L × Q) / (π × D⁴)

Bu denklem, basınç düşüşünün çapın dördüncü kuvvetiyle ölçeklendiğini gösterir; boru çapının yarıya indirilmesi, basınç düşüşünü 16 kat artırır. Bu nedenle, küçük boyutlu dönüş hatları ve kasa boşaltma hatları, sahada monte edilen hidrolik devrelerde bileşen arızasının en yaygın nedenleri arasındadır.

Viskozite ve Sıcaklık

Hidrolik yağın viskozitesi sıcaklıkla önemli ölçüde değişir. Tipik bir ISO VG 46 mineral yağı yaklaşık olarak 0°C'de 220 cSt ila 40°C'de 46 cSt ila 80°C'de kabaca 15 cSt . Düşük viskozitede, pompa pistonları, valf makaraları ve motor komütatörleri arasındaki iç sızıntı önemli ölçüde artar; bu da hacimsel verimliliği azaltır ve düzensiz hız kontrolüne neden olur. Yüksek viskozitede (soğuk çalıştırma), koyu sıvının pompa girişine yeterince hızlı akmaya direnmesi nedeniyle kavitasyon riski artar. Yağ sıcaklığının korunması 40–60°C çalışma penceresi, ısı eşanjörü ve termostatla donatılmış herhangi bir Hidrolik Güç Ünitesi için temel tasarım gereksinimidir.

Bilimsel Prensipler Hidrolik Güç Ünitesinde Nasıl Birleşiyor?

A Hidrolik Güç Ünitesi (HPU) bir hidrolik devre için basınçlı sıvı üreten ve koşullandıran, tipik olarak bir motor, pompa, rezervuar, filtreleme, ısı eşanjörü ve kontrol valflerinden oluşan bağımsız bir düzenektir. Her ana bileşen yukarıda tartışılan ilkelerden bir veya daha fazlasını bünyesinde barındırır.

Temel HPU bileşenlerine bilimsel ilkeler nasıl uygulanır?
HPU Bileşeni Temel Bilimsel İlke Tasarım Uygulaması
Hidrolik pompa Pascal Yasası Continuity Yer değiştirme (cc/rev) × hız (rpm) = akış; tork basıncı belirler
Tahliye valfi Pascal Yasası Maksimum sistem basıncını sınırlar; F = P × A olduğunda popet kalkar (yay seti)
Emme süzgeci Bernoulli ilkesi İnce örgü hız artışı, basınç düşüşü ve kavitasyon riski yaratır
Akış kontrol valfi Süreklilik Bernoulli Orifis alanı hızı kontrol eder; Orifis boyunca ΔP Q'yu yönetir
Hidrolik silindir Pascal Yasası Continuity Kuvvet = P × delik alanı; hız = Q / delik alanı
Isı eşanjörü Viskozite / termodinamik Viskoziteyi ve sızdırmazlık bütünlüğünü korumak için yağı 40–60°C penceresinde tutar
Rezervuar Süreklilik akışkanlar dinamiği Hacim = 3–5× pompa akışı (L/dak) hava tahliyesine, ısı dağıtımına ve çökelmeye izin verir

Pompa Verimi ve Hacimsel Kayıplar

Gerçek bir hidrolik pompa asla devir başına teorik yer değiştirmesinin %100'ünü sağlamaz çünkü viskozite, yüksek basınç bölgelerinden düşük basınç bölgelerine kadar iç boşluklardan az miktarda sıvının sızmasına izin verir. Hacimsel verimlilik genellikle çalışır %90–98 orta hız aralığında bakımlı bir eksenel pistonlu pompa için. Basınç arttıkça sızıntı artar ve hacimsel verim düşer. Yağın viskozitesi düştükçe (sıcak veya yanlış derece) sızıntı daha da artar. Bu ilişkileri anlamak, mühendislerin herhangi bir çalışma noktasındaki gerçek çıkış akışını tahmin etmesine ve yeterli güç rezervine sahip bir motor belirlemesine olanak tanır (genellikle). Hesaplanan talebin %10–15 üzerinde .

Hidrolik Sistemlerde Enerji ve Güç

Hidrolik güç, basınç ve akış hızının ürünüdür. SI birimlerinde:

P (kW) = Q (L/dak) × ΔP (bar) / 600

İngiliz birimlerinde: P (hp) = Q (gpm) × ΔP (psi) / 1714. Bu ilişki herhangi bir tarihte gerçekleştirilen ilk hesaplamadır. Hidrolik Güç Ünitesi boyutlandırma egzersizi 200 barda 80 L/dak gerektiren bir sistemin minimum teorik giriş gücüne ihtiyacı vardır:

80 × 200 / 600 = 26,7 kW

Yaklaşık %85'lik genel sistem verimliliğiyle (pompa mekanik hacimsel × motor), elektrik motorunun en az 31,4 kW . Motorun boyutunun küçük olması termal aşırı yüklemeye yol açar; Aşırı boyutlandırma sermaye israfına neden olur ve yüksüz güç tüketimini artırır.

Nerede Energy Is Lost in a Hydraulic System

Termodinamiğin yasaları, hidrolik devredeki tüm enerji kayıplarının en sonunda ısıya dönüştüğü anlamına gelir. Kayıp kaynaklarını anlamak, tasarımcıların bunları en aza indirmesine olanak tanır:

  • Kısma kayıpları: birny time flow is restricted through a valve at a pressure above what the load actually requires, the excess pressure energy converts to heat. Pressure-compensated pumps eliminate much of this by only generating as much pressure as the load demands.
  • Hat sürtünme kayıpları: Laminer akış için Hagen-Poiseuille tarafından yönetilir; Türbülanslı akışta hızın karesi ile artış. Küçük çaplı borularla yapılan uzun çalışmalar, beklenmeyen ısı oluşumunun en yaygın kaynağıdır.
  • İç sızıntı: Pompa pistonları, valf makaraları ve motor komütatörleri arasında geçiş yapan akış doğrudan ısıya dönüşür. Bu kayıp mekanizması, bileşenler zamanla aşındıkça kötüleşir.
  • Şok ve basınç artışları: Ani valf kapanması, kinetik enerjiyi sıvı sütununda hapseder ve nominal sistem basıncını %300 veya daha fazla aşabilen basınç dalgaları (su darbesi) oluşturur. Oransal valflerdeki akümülatörler ve yavaşlama rampaları bu durumu azaltır.

İyi tasarlanmış bir Hidrolik Güç Ünitesi tasarım aşamasında dört kayıp mekanizmasının tamamını ele alır: değişken deplasmanlı pompalar, uygun boyuttaki iletkenler, kontrollü boşluklara sahip sıkı toleranslı bileşenler ve hızlı etkili devrelerdeki ön dolum akümülatörleri aracılığıyla.

Akışkanların Sıkıştırılabilirliği: Sıkıştırılamazlık Varsayımının Pratik Limiti

Hidrolik mühendisleri rutin olarak yağı sıkıştırılamaz olarak ele alır ve yavaş veya kararlı durum uygulamaları için bu geçerli bir basitleştirmedir. Ancak yağ tamamen sıkıştırılamaz değildir. Tipik bir mineral hidrolik yağının kütle modülü yaklaşık olarak 14.000–17.000 bar (1,4–1,7 GPa) . Bu, 200 barda yağın yaklaşık olarak sıkıştırıldığı anlamına gelir. %1,2–1,4 hacminden.

Çoğu sistemde bu önemsizdir. Ancak üç senaryoda kritik önem kazanır:

  • Yüksek hızlı servo kontrolü: Sıkıştırılabilirlik, servo valf ile aktüatör arasındaki sıvı kolonunda bir "yay" oluşturur. Bu yay etkisi hidrolik doğal frekansı ve dolayısıyla konum kontrol döngülerinin maksimum bant genişliğini sınırlar. Bu nedenle, servo valfleri uzağa monte edilmiş büyük, uzun silindirlerin ayarlanmasının oldukça zor olduğu bilinmektedir.
  • Çok yüksek basınçlı sistemler: birt 700 bar (10,000 psi), oil compression approaches 4–5% by volume — significant enough that actuator stiffness drops measurably and cycle-to-cycle repeatability can degrade.
  • Sürüklenen hava: Hacimce %1 oranında çözünmüş veya sürüklenen hava bile etkin kütle modülünü %50 sistemin "süngerimsi" görünmesine neden olur ve ciddi konum kontrol hatalarına neden olur. Uygun rezervuar tasarımı (batık geri dönüş hatları, bölmeler ve yeterli bekleme süresi) karşı önlemdir.

Kavitasyon ve Havalandırma: Fizik Donanımı Mahvettiğinde

Kavitasyon ve havalandırma, hidrolikteki en yıkıcı iki olaydır ve her ikisi de yukarıda tartışılan akışkan fiziğinin doğrudan sonuçlarıdır.

Kavitasyon

Kavitasyon yerel statik basınç sıvının buhar basıncının altına düştüğünde meydana gelir, genellikle yaklaşık 0,02–0,05 bar mutlak çalışma sıcaklığındaki mineral yağlar için. Bernoulli prensibi bunun nedenini açıklıyor: Kısıtlı akış geçitleri hızı artırır, bu da statik basıncı azaltır. Basınç, buhar basıncının altına düştüğünde, çözünmüş gaz ve yağ buharı kabarcıklar halinde parlar. Bu kabarcıklar yüksek basınç bölgesine girdiğinde asimetrik olarak çökerler ve lokalize basınç artışlarına neden olurlar. 1.000 bar ve üzerindeki sıcaklıklar 1.000°C çöküş noktasında. Sonuç, pompa varilleri, valf yuvaları ve motor taşıma plakaları üzerinde görsel olarak kum püskürtmeye benzer şekilde çukurlaşma erozyonudur.

Kavitasyon belirtileri arasında pompadan gelen yüksek, çatırtı sesi (havalandırmanın vızıltısından farklı olarak), hacimsel verimin hızlı kaybı ve yağ numunelerinde hızlandırılmış metalik kirlenme yer alır. Önleme basittir: pompa girişinde yeterli pozitif basıncı koruyun (NPSH — Net Pozitif Emme Yüksekliği), geniş çaplı emme hatları kullanın, pompayı rezervuarın yakınına ve altına monte edin ve emme tarafında ince filtrelerden kaçının.

Havalandırma

bireration çözünmüş gazdan farklı olarak sıvıya serbest hava veya gazın sürüklenmesidir. Kaynaklar arasında düşük yağ seviyesi (emme havayı alır), pompadaki sızdıran mil contaları (emme vakumu altında hava girişi) ve yağı sıvı yüzeyinin üzerine boşaltarak havayı rezervuarın içine fırlatan kötü tasarlanmış dönüş hatları yer alır. Gazlı yağ sıkıştırılabilir, süngerimsidir, oksidasyona yatkındır (hava, termal bozulmayı hızlandırır) ve mikro dizel etkileri yoluyla pompa yüzeylerine zarar verir; sürüklenen hava kabarcıkları hızlı sıkıştırma altında otomatik olarak tutuşur, yağı yerel olarak kömürleştirir ve metal yüzeyler üzerinde vernik bırakır.

Hidrolik Pompa Çeşitleri ve Çalışma Prensipleri

Hidrolik pompa, basınçlı yağ akışı oluşturarak mekanik enerjiyi sıvı gücüne dönüştürür. Endüstriyel ve mobil uygulamalarda üç temel pompa tipi hakimdir ve her biri temel bilimsel ilkeleri farklı şekilde uygular.

Dişli Pompalar

Dış dişli pompalar, yakın toleranslı bir mahfazanın içinde dönen, birbirine geçen iki dişli kullanır. Dişler giriş tarafında ayrılırken sıvıyı çeken genişleyen bir hacim (düşük basınç) oluştururlar. Çıkış tarafında yeniden birbirine bağlandıklarında, kapalı sıvı pozitif olarak basınç hattına doğru yer değiştirir. Dişli pompalar sabit deplasmanlı, sağlam ve basittir. Çalışma basınçları genellikle 200–250 bar Bu da onları inşaat ekipmanlarında, tarım makinelerinde ve endüstriyel Hidrolik Güç Ünitelerinin düşük basınçlı devrelerinde standart seçim haline getiriyor.

Kanatlı Pompalar

Kanatlı pompalar, eksantrik bir rotor içindeki yuvalarda radyal olarak kayan yay yüklü veya basınç yüklü kanatlar kullanır. Rotor döndükçe kanat ucu kam halkası profilini takip ederek genişleyen ve daralan odalar oluşturur. Dişli pompalara göre daha düşük gürültüyle daha düzgün akış sağlarlar ve 175 bar Bu da onları gürültünün önemli olduğu takım tezgahı, enjeksiyonlu kalıplama ve hidrolik direksiyon uygulamalarında popüler hale getiriyor.

Eksenel Pistonlu Pompalar

Eksenel pistonlu pompalar, dönen bir silindir bloğu içinde dairesel bir düzende düzenlenmiş birden fazla piston (tipik olarak 7 veya 9) kullanır. Blok açılı bir eğik plakaya doğru döndükçe pistonlar ileri geri hareket eder. Yer değiştirme, eğik plaka açısı değiştirilerek kontrol edilir; bu pompalar değişken deplasman — herhangi bir anda sistemin talep ettiği akışı tam olarak sağlayabilme kapasitesi. Çalışma basınçları rutin olarak ulaşıyor 350–420 bar ve some designs are rated to 700 bar. They are the pump of choice for high-performance industrial Hydraulic Power Units, servo-controlled presses, and all major mobile hydraulic systems including excavator main circuits.

Yaygın hidrolik pompa tiplerinin çalışma özelliklerine göre karşılaştırılması
Pompa Tipi Maksimum Basınç (bar) Değişken Deplasman Tipik Uygulama Gürültü Seviyesi
Dış Dişli 200–250 Hayır İnşaat, tarım Yüksek
Kanat 150–175 Bazı modeller Takım tezgahları, kalıplama Düşük-Orta
birxial Piston 350–420 Evet Endüstriyel HPU, mobil Orta
Radyal Piston 700'e kadar Evet Yüksek-force presses, test rigs Düşük-Orta

birpplying Hydraulic Science to Real-World System Design

İlkeleri anlamak bir şeydir; bunları tasarım sırasında sistematik olarak uygulamak başka bir şeydir. Aşağıdaki sıralama deneyimli hidrolik sistem mühendislerinin yeni bir uygulamaya nasıl yaklaştıklarını yansıtmaktadır:

  1. Yük gereksinimlerini tanımlayın: Kuvvet (veya motorlar için tork), strok (veya dönüş) ve gerekli çevrim süresi. Bunlar süreklilik ve Pascal Yasası yoluyla gerekli aktüatör boyutunu ve akış hızını doğrudan sağlar.
  2. Çalışma basıncını seçin: Daha yüksek basınç, aynı kuvvet için daha küçük aktüatörler ve daha küçük borular anlamına gelir; aynı zamanda daha hassas bileşenler, daha yüksek sızdırmazlık talepleri ve kirlenmeye karşı daha fazla hassasiyet anlamına da gelir. Endüstriyel sistemlerin çoğu, 160–250 bar bir denge olarak değişir.
  3. Pompayı ve motoru boyutlandırın: Aktüatör hızı ve alanından teorik akışı hesaplayın. Hacimsel verimlilik kayıpları için %10-15 ekleyin. Gerekli gücü P = Q × ΔP / 600 kullanarak hesaplayın. Mekanik verimlilik ve başlatma torku için %15 marj ekleyin.
  4. İletkenleri boyutlandırın: birpply continuity equation to keep pressure-line velocity 2–4 m/s, return-line velocity 1–2 m/s, suction-line velocity below 1 m/s. Check pressure drop using Hagen-Poiseuille for all lines longer than 1 m.
  5. Rezervuarı tasarlayın: Minimum hacim = 3× L/dak cinsinden pompa akışı. Dönüş hatları sıvı yüzeyinin altına boşaltılmalıdır. Emme kalkışı tank tabanından 50–75 mm yukarıda. Havanın ayrılmasına ve partikül çökelmesine olanak sağlamak için dönüş ve emme bölgeleri arasında bölme.
  6. Isı reddini hesaplayın: Toplam verimlilik kayıplarını tahmin edin (tipik olarak giriş gücünün %15-25'i ısıya dönüşür). Yağ sıcaklığını maksimum ortam sıcaklığında 40–60°C penceresinde korurken ısı eşanjörünü bu ısıyı reddedecek şekilde boyutlandırın.
  7. Kontaminasyon kontrol stratejisini seçin: ISO temizlik hedefi filtre derecelendirmesini belirler. Servo ve oransal valf devreleri tipik olarak ISO 4406 temizliğini gerektirir 16/14/11 veya daha iyisi 10 μm mutlak yüksek basınçlı filtreleme artı 3 μm dönüş filtrelemesi gerektirir.

Her adım, bu makalede tartışılan bir veya daha fazla temel ilkeyi doğrudan uygular. Hiçbiri tahmine ihtiyaç duymaz; hidrolik deterministik bir bilimdir ve bu süreçle boyutlandırılan bir Hidrolik Güç Ünitesi, sıvının doğru şekilde muhafaza edilmesi koşuluyla, ilk günden itibaren tam olarak belirtildiği gibi performans gösterecektir.

Kirlilik Kontrolü: Akışkan Biliminin Pratik Sonucu

Parçacık kirliliği sorumludur %70–80 Büyük pompa ve valf üreticilerinden alınan verilere göre hidrolik bileşen arızalarının oranı. Bunun nedeni doğrudan bileşenlerin fiziğinden kaynaklanmaktadır: pompa pistonları ile silindir delikleri arasındaki veya sürgü valfleri ile bunların delikleri arasındaki boşluklar tipik olarak 5–25 mikrometre . Bu boşluklardan daha büyük parçacıklar üç gövdeli aşındırıcı aşınmaya neden olur ve bu da kendi kendine hızlanan bir bozunma döngüsünde daha fazla parçacık üretir.

Sıvı kirliliği aynı zamanda performansı daha az belirgin ancak aynı derecede yıkıcı şekillerde düşürür:

  • Su kirliliği Yaklaşık 200 ppm'in üzerindeki değerler yağ filminin mukavemetini azaltır, çelik bileşenlerin korozyonunu teşvik eder ve yağın kendisinin oksidatif bozunmasını hızlandırır. Su ayrıca emülsifiye edildiğinde kütle modülünü önemli ölçüde azaltarak hassas konum kontrolü için sertliğe bağlı devrelere sıkıştırılabilirlik kazandırır.
  • Oksidasyon ürünleri (vernik, çamur) valf makaraları ve pompa pistonları üzerindeki aşırı ısınmış yağ birikintisinden kaynaklanır, bu da sürtünmeye ve düzensiz tepkiye neden olur. Tek bir yüksek sıcaklık olayı (örneğin, dişli pompanın tıkanmış bir tahliye vanasına karşı birkaç dakika çalıştırılması) tüm devre boyunca vana performansını etkilemeye yetecek kadar cila üretebilir.
  • Yanlış viskozite derecesi ya yanlış yağ spesifikasyonu nedeniyle ya da farklı bir dereceyle ciddi kirlenme nedeniyle yukarıda açıklanan viskoziteye bağlı davranışların tümü değişir: hacimsel verimlilik, basınç düşüşü, yatak film kalınlığı ve kavitasyon eşiğinin tümü birlikte değişir ve teşhisi zorlaştırır.

Doğrudan Bilimden Gelen Bakım Uygulamaları

İyi hidrolik bakımı bir görüş veya alışkanlık meselesi değildir; mantıksal olarak fizikten kaynaklanır. Her bakım görevi, yukarıdaki ilkelere dayanan belirli bir arıza mekanizmasıyla eşleşir:

  • Düzenli yağ örneklemesi ve analizi: Viskozite, partikül sayımı (ISO 4406), su içeriği ve oksidasyon belirteçleri, uygulamanın sertliğine uygun aralıklarla (tipik olarak her gün) izlenmelidir. 500–1.000 çalışma saati endüstriyel HPU'lar için. Bu, mevcut en yüksek değere sahip tek bakım eylemidir.
  • Filtre elemanının değiştirilmesi koşuluyla: Baypas göstergeleri veya diferansiyel basınç göstergeleri ile donatılmış yüksek basınç filtrelerinin elemanları, bir zaman çizelgesine göre değil, gösterge tetiklendiğinde değiştirilmelidir. Bypass'ını açan tıkalı bir eleman, filtrelenmemiş sıvıyı hassas bileşenlere iletiyor.
  • Sıcaklık izleme: Sürekli veya periyodik sıcaklık kaydı, düşük ısı eşanjörü performansını, artan iç sızıntıyı (her ikisi de kararlı durum sıcaklığını yükseltir) ve yanlış uygulanan viskozite derecelerini hasara neden olmadan önce yakalar.
  • Rezervuar breather maintenance: Havalandırma, silindirin uzatılması sırasında yağ seviyesi düştüğünde hazneye giren havayı filtreler. Tıkanmış veya bozulmuş bir havalandırma, rezervuar üst boşluğunda emme oluşturarak etkili pompa giriş basıncını azaltır ve sistemi kavitasyona doğru hareket ettirir.
  • Havalandırmanın kontrol edilmesi: Rezervuar gözetleme camındaki köpüklü yağ, sütümsü bir görünüm (su kirliliği) veya "süngerimsi" aktüatör tepkisinin tümü, yukarıda açıklanan akışkan fiziğine göre doğrudan izlenebilir ve belirli düzeltici eylemleri gösterir.

bir Hidrolik Güç Ünitesi Temel bilimin kapsamlı bir şekilde anlaşılmasıyla sürdürülen bu yaklaşım, uzun süre boyunca güvenilir bir şekilde çalışacaktır. 20.000–50.000 saat büyük bir bakımdan önce — kirlilik kontrolü ve termal yönetim ihmal edilirse hizmet ömrü çok daha kısa görünmeye başlar.
