A CDU ünitesi (Kompakt Tahrik Ünitesi) pompayı, motoru, rezervuarı, valfleri ve kontrol elemanlarını tek bir muhafazada birleştiren bağımsız bir hidrolik güç paketidir. Endüstriyel, mobil ve denizcilik ekipmanlarındaki aktüatörlere, silindirlere veya motorlara talep üzerine basınçlı hidrolik sıvı sağlar. Tanımlayıcı özelliği kompaktlıktır: tüm hidrolik bileşenler önceden monte edilmiş, önceden borulanmıştır ve bağlantı portlarının ötesinde yerinde tesisat çalışması gerektirmeden kuruluma hazırdır.
CDU birimleri terimiyle yakından ilişkilidir ve sıklıkla birbirinin yerine kullanılır. DC hidrolik güç ünitesi özellikle tahrik motoru doğru akımla (12 V, 24 V veya 48 V DC) çalıştığında. Bu, onları aküyle çalışan platformlar için varsayılan seçim haline getiriyor: ticari araçlar, hava çalışma platformları, arka kaldırıcılar, damperli kamyonlar, tarım makineleri ve AC şebeke gücünün mevcut olmadığı şebekeden bağımsız endüstriyel istasyonlar.
Basit bir ifadeyle: Ayrı bir motor-pompa kombinasyonunu çalıştırmadan ve harici hidrolik hatları bir makine çerçevesi boyunca yönlendirmeden hidrolik güce ihtiyacınız varsa, çözüm CDU ünitesidir. Tipik bir ünite aşağıdakileri sağlar: 0,5 L/dak ve 20 L/dak arasında değişen basınçlarda 100 bar'dan 350 bar'a Uygulama sınıfına bağlı olarak.
Bir CDU ünitesinin neleri içerdiğini anlamak, bu kadar çeşitli ortamlarda neden bu kadar güvenilir performans gösterdiğini açıklamaya yardımcı olur. İster kompakt tahrik ünitesi ister DC hidrolik güç ünitesi olarak pazarlanan her ünite aynı temel mimariyi paylaşır.
DC versiyonları 12 V, 24 V veya 48 V değerinde kalıcı mıknatıslı veya fırçasız motorlar kullanır. AC versiyonları ise tek fazlı veya üç fazlı asenkron motorlar kullanır. Motor gücü 0,3 kW'tan (küçük arka lift) 7,5 kW'a (ağır sanayi silindiri) kadar değişir. Motor verimliliği, mobil uygulamalarda pil tüketimini doğrudan belirler; fırçasız tasarımlar, %92 verimlilik fırça tipi motorlar için ise %78-82'dir.
Dişli pompalar, maliyet verimliliği ve değişken viskoziteli yağa toleransları nedeniyle CDU konfigürasyonlarında hakimdir. Pistonlu pompalar 250 barı aşan yüksek basınçlı ünitelerde karşımıza çıkar. Yer değiştirme tipik olarak 0,4 cc/dev ile 4,5 cc/dev arasında değişir. Bazı DC hidrolik güç ünitesi tasarımları, çift dönüşlü dişli pompalar kullanır, böylece tek bir motor ters hareketi, valfleri değiştirmeden bir silindiri uzatır ve geri çeker.
0,5 litreden 20 litreye kadar boyutlardaki çelik veya alüminyum tanklar çalışma sıvısını tutar. Bölmeler havalandırmayı önler; kurutucu filtreli havalandırma kapakları nemi dışarıda tutar. Daha küçük rezervuarlar CDU ünitelerinin aralıklı olarak çalışması nedeniyle çalışır; merkezi hidrolik istasyonlar gibi sürekli çalışmazlar.
Yön kontrol valfleri, basınç tahliye valfleri, çek valfler ve solenoidle çalıştırılan kartuşların tümü işlenmiş alüminyum veya sünek demir manifolda taşınır. Bu, bileşenler arasındaki hortum bağlantılarını ortadan kaldırarak ünite içindeki sızıntı noktalarını neredeyse sıfıra indirir.
Gelişmiş CDU üniteleri CAN-bus arayüzlerini, oransal valf sürücülerini, akım algılayıcı aşırı akım korumasını ve termal kapatmaları içerir. Giriş seviyesi DC hidrolik güç ünitesi tasarımları, basit röle tabanlı kontroller kullanır. Her iki yaklaşım da bir aracın mevcut elektrik sistemine birkaç saat içinde bağlanabilir.
10 mikron (mutlak) değerindeki dönüş hattı filtreleri, sıvıyı solenoid kartuş valfleri için yeterince temiz tutar. Emme süzgeçleri kaba bir ilk aşama ekler. Titreşimin partikülleri hortumlardan ve bağlantı parçalarından uzaklaştırdığı mobil uygulamalarda, iyi filtreleme, pompa ömrünü 2.000 saatten daha uzun bir süreye uzatır 8.000 çalışma saati .
CDU üniteleri tek bir ürün değildir; besleme voltajı, pompa tipi, montaj yönü ve vana konfigürasyonuna dayalı geniş bir sınıflandırma matrisini kapsarlar. Aşağıdaki tablo alıcıların karşılaştığı ana kategorileri özetlemektedir.
| Sınıflandırma Ekseni | Ortak Varyantlar | Tipik Basınç Aralığı | Birincil Başvuru |
|---|---|---|---|
| Besleme Gerilimi | 12 V DC / 24 V DC / 48 V DC / 110–240 V AC | 250 bara kadar | Mobil araçlar, şebekeden bağımsız istasyonlar |
| Pompa Tipi | Dişli / Piston / Kanat | 50–350 bar | Genel / Yüksek basınç / Orta basınç |
| Valf Konfigürasyonu | Tek etkili / Çift etkili / Oransal | Değişir | Damperler / Kelepçeler / Servo kontrolü |
| Motorlu Tip | Fırça DC / Fırçasız DC / AC İndüksiyon | Yok (motor sınıflandırması) | Pil / Şebekeyle çalışan sistemler |
| Montaj Yönü | Dikey / Yatay / Batık | Yukarıdakiyle aynı | Alanı kısıtlı kurulumlar |
DC hidrolik güç ünitesi Bu matris içindeki segment, ticari araçların elektrifikasyonu sayesinde en hızlı büyüyen kategoridir. Piyasa verileri, 24 V ve 48 V DC hidrolik güç ünitelerine olan talebin yaklaşık olarak arttığını gösteriyor 2018 ile 2024 arasında %9,4 CAGR Kuyruk kaldırma ve hava çalışma platformu sektörleri birim hacmin %40'ından fazlasını oluşturuyor.
Mühendisler bir belirlediğinde DC hidrolik güç ünitesi , doğru akım pil beslemesi için optimize edilmiş bir CDU ünitesi seçiyorlar. Çeşitli tasarım farklılıkları, DC ünitelerini AC benzerlerinden ayırır:
practical implication: a 24 V DC hidrolik güç ünitesi Bir çöp toplama kamyonunda bir çöp kutusu yaklaşık 4 saniyede kaldırılıyor, yaklaşık 180-220 A maksimum değer çekiyor ve ardından kamyon bir sonraki durağa hareket ederken 30-45 saniye boşta kalıyor. Bu görev döngüsü tam olarak DC motor sargılarının tasarlandığı şeydir. Böyle bir ünitenin sürekli çalıştırılması dakikalar içinde termal arızaya neden olur; motorun gerçek görev döngüsüne göre boyutlandırılması çoğu alıcının gözden kaçırdığı kritik mühendislik adımıdır.
CDU birimleri şaşırtıcı derecede geniş bir endüstri yelpazesinde karşımıza çıkıyor. Bağımsız tasarım, kompakt kaplama alanı ve DC değişkenleri için akü uyumluluğunun birleşimi, onları hemen hemen her türlü mobil veya alanı sınırlı hidrolik uygulamaya uyarlanabilir hale getirir.
Bu, küresel olarak DC hidrolik güç üniteleri için en büyük tek pazardır. Arka liftlerle donatılmış teslimat araçları, 2.500 kg'a kadar yükleri kaldırmak ve indirmek için 12 V veya 24 V CDU üniteleri kullanır. Buradaki birimler genellikle şu şekilde derecelendirilir: 100 bar çalışma basıncı 60 saniyelik görev döngüsü ve 15 dakikalık dinlenme aralığı ile. Önde gelen Avrupalı filo operatörleri, arızalar arasındaki ortalama sürenin (MTBF) aşıldığını bildiriyor 15.000 döngü kalite birimlerinde.
Pille çalışan makaslı kaldırıcılar ve bomlu kaldırıcılar, kaldırma/indirme ve sürüş işlevleri için neredeyse yalnızca DC hidrolik güç ünitelerine dayanır. Tipik bir elektrikli makaslı kaldırıcı, 24 V / 3 kW DC hidrolik güç ünitesi çift bölümlü manifold ile: platform kaldırma için bir devre (200 bar'a kadar), diğeri payanda stabilizasyonu için. Platform yüksekliği, optimize edilmiş rejeneratif indirme kullanılarak tek akü şarjıyla 12 m'ye ulaşabilir.
Traktörlere yönelik ataşmanlar (kütük bölücüler, delik deliciler, balya taşıyıcılar) traktörün PTO tahrikli hidroliklerinden yararlanmak yerine giderek daha fazla bağımsız CDU üniteleri kullanıyor. Bu, bağlantı bağlantısını basitleştirir ve ekipmanın bağımsız çalışmasına olanak tanır. Bu segmentte 200 barda 5–12 L/dak akış hızları standarttır.
Küçük gemilerdeki ambar kapakları, dümen dişlisi, stabilizatör kanatçıkları ve çapa ırgat sistemleri, deniz ortamlarına uygun paslanmaz gövdeli veya epoksi kaplı CDU birimleri kullanır. Tuz püskürtme direnci, alüminyum anotlama ve IP67 konektör sızdırmazlığı standart gereksinimlerdir. 24 V DC'de çalışan tipik bir deniz CDU ünitesi şunları sağlar: 140 barda 8–10 L/dak güverte ambarının çalıştırılması için.
CNC işleme merkezlerinde fikstür bağlama, genellikle düşük akışlı, yüksek basınçlı CDU üniteleri kullanır 300–350 barda 1–3 L/dak — kesme sırasında iş parçalarını tutmak için. Bağımsız tasarım, hidrolik yağı CNC kontrol elektroniklerinden uzak tutar ve fikstür değişikliklerini kolaylaştırır. AC ile çalışan CDU üniteleri bu segmentte hakimdir çünkü fikstürler şebekeyle çalışan takım tezgahlarında kalır.
Yangın ve kurtarma hizmetleri tarafından kullanılan araç kurtarma araçları (yayıcılar, kesiciler, şahmerdanlar), aracın 12 V veya 24 V beslemesinden çalışan taşınabilir CDU üniteleri tarafından çalıştırılır. Bu üniteler -20°C'de güvenilir bir şekilde soğuk başlatmalı ve etkinleştirildikten sonraki 5 saniye içinde tam çalışma basıncına ulaşmalıdır. Tipik özellikler: 700 bar çalışma basıncı, 0,5 L/dak - kurtarma araçlarındaki küçük silindirleri harekete geçirmek için çok düşük akışta yüksek basınç.
Bir CDU ünitesinin seçilmesi veya daha spesifik olarak bir DC hidrolik güç ünitesinin boyutlandırılması bir dizi mühendislik kararını içerir. Bunlardan herhangi birinin yanlış yapılması erken arızaya, yetersiz hıza veya aşırı pil tüketimine yol açar.
CDU üniteleri, merkezi hidrolik istasyonlarla karşılaştırıldığında daha az bakım gerektirir, ancak "düşük bakım", "sıfır bakım" anlamına gelmez. Sistematik bir servis programı, en yaygın iki arıza modunu önler: sıvı kirliliği ve motor sargısının aşırı ısınması.
Kirlenmiş bir sıvı analizi sonucu - ISO 4406 sınıfı 18/16/13'ten daha kötü - bir sonraki servis aralığından önce izlenmesi ve onarılması gereken aktif bir kirlenme kaynağını (bozuk conta, hasarlı hortum veya yetersiz havalandırma filtrelemesi) gösterir. Kötü parçacık sayımı raporunu göz ardı etmek, bir CDU ünitesi içindeki dişli pompa arızasına giden en hızlı yoldur.
CDU üniteleri ve DC hidrolik güç ünitelerindeki saha arızalarının çoğu, kısa bir kök neden listesine dayanmaktadır. Bu kalıpları bilmek, bakım ekiplerinin sorunları saatler yerine dakikalar içinde teşhis etmesine olanak tanır.
| Belirti | Büyük Olasılıkla Temel Neden | Teşhis Adımı | Düzeltme |
|---|---|---|---|
| Motor çalışıyor ancak basınç oluşmuyor | Tahliye valfi açık kalmış / pompa aşınmış | Çıkış portunu bloke edin — basınç artıyor mu? Evet ise: tahliye vanası. Hayır ise: pompalayın. | Tahliye valfi kartuşunu veya pompayı değiştirin |
| Yavaş aktüatör hızı | Hacimsel verimliliği azaltan pompa aşınması | İsim plakasına göre nominal basınçta gerçek akışı ölçün | Akış nominal değerin %80'inden azsa pompayı değiştirin |
| <5 dakika içinde motor aşırı ısınıyor | Görev döngüsü aşıldı / düşük besleme voltajı | Çalışma sırasında motor akımını ve terminal voltajını kaydedin | Döngü sıklığını azaltın; akü ve kablo voltaj düşüşünü kontrol edin |
| Gürültülü çalışma (sızlanma veya kavitasyon) | Hava girişi / emme kısıtlaması / soğuk kalın yağ | Yağ seviyesini kontrol edin, emme hortumunda bükülme olup olmadığını kontrol edin, giriş vakumunu ölçün | Çalıştırmadan önce yağı ısıtın; net emme kısıtlaması |
| Solenoid valf kaymıyor | Makaraya/yanmış bobine kir bulaşmış | Gerilimi doğrudan bobine uygulayın; direnci ölçün (6–40 ohm olmalıdır) | Bobini değiştirin veya makara düzeneğini temizleyin/değiştirin |
CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
48 V mimarisinin benimsenmesi: Birçok ticari araç platformu 24 V'luk elektrik sistemlerinden 48 V'luk elektrik sistemlerine geçiş yapıyor. DC hidrolik güç üniteleri için bu, aynı güç çıkışı için tepe akımını yarıya indirir; 48 V'ta 3 kW'lık bir ünite, 24 V'ta 125 A'ya karşılık 62 A tepe noktası çeker. Bu, kablolamayı önemli ölçüde basitleştirir, kablo ağırlığını azaltır ve konnektör ısı dağılımını azaltır. 48 V DC hidrolik güç ünitelerinin orta hizmet uygulamalarında 5-7 yıl içinde 24 V ünitelerin yerini almasını bekliyoruz.
Fırçasız DC motor entegrasyonu: Fırçasız kalıcı mıknatıslı motorlar, DC hidrolik güç ünitesindeki aşınmaya en yatkın bileşeni ortadan kaldırır. Fırçasız motorlu üniteler servis aralıklarına ulaşır 10.000 saat motora özel bakım gerektirmez. Ek kontrolör maliyeti (elektronik komütasyon devresi), yüksek kullanımlı filolar için 18-24 ay içinde arıza süresinin azaltılmasıyla telafi edilir.
CAN veri yolu ve IoT bağlantısı: Akıllı CDU üniteleri artık CAN-J1939 veya Bluetooth 5.0 aracılığıyla filo telematik sistemlerine yağ sıcaklığını, çalışma döngülerini, basınç artışlarını ve motor akım çekişini bildiren yerleşik sensörlerle birlikte gönderiliyor. Bu, takvim aralıkları yerine gerçek aşınma verilerine dayalı olarak tahmine dayalı bakım planlaması yapılmasına olanak sağlar. Havada çalışma platformu sektöründeki ilk uygulayıcılar, Planlanmamış arıza sürelerinde %23 azalma akıllı CDU birimlerini konuşlandırdıktan sonra.
Elektro-hidrolik aktüatör (EHA) yakınsaması: boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.

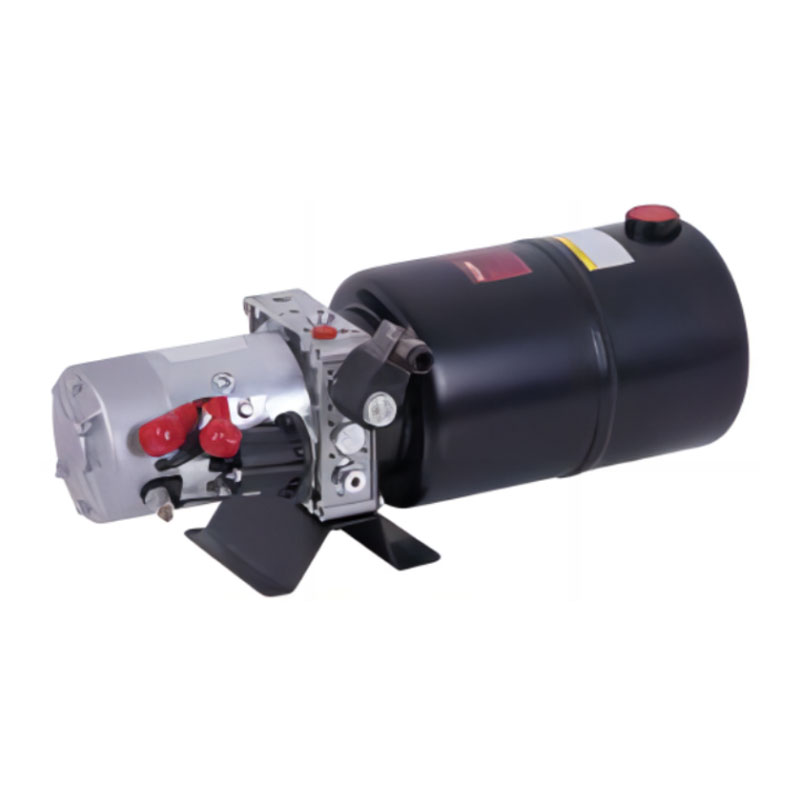

Tam elektrikli istifleyicinin bu hidrolik güç ünitesi, tam elektrikli istifleyici için özel olarak tasarlanmıştır. Yüksek basınçlı dişli pompa, DC fır...
Detayları Gör
Bu hidrolik güç ünitesi, yüksek basınçlı dişli pompayla entegre edilmiş mobil bir hidrolik kaldırma masası için özel olarak tasarlanmıştır. kalıcı ...
Detayları Gör

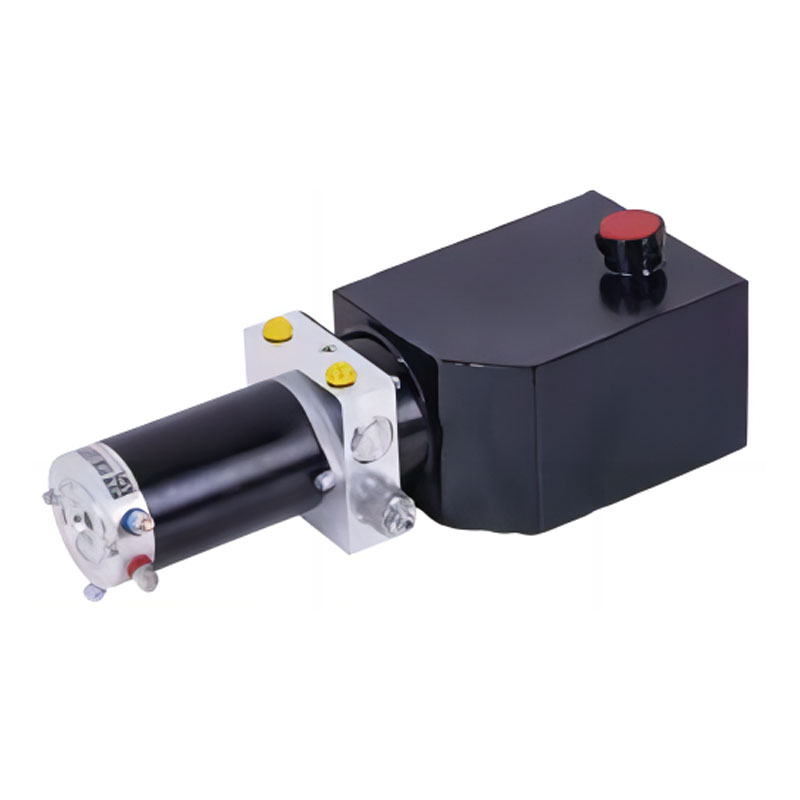

Bu DC çift yönlü pompa güç ünitesi, çift yönlü dişli pompa, sabit mıknatıslı DC motor, merkez blok, kartuş valf düzeneği ve yağ deposu gibi birden faz...
Detayları Gör
Bu biniş dingili güç ünitesi, sabit biniş rampaları için özel olarak tasarlanmıştır ve bir yüksek basınçlı dişli pompa, bir AC motor merkezi valf b...
Detayları Gör
Hidrolik kaldırma platformları için tasarlanan bu kaldırma platformu güç ünitesi, yüksek basınçlı dişli pompa, AC motor, merkezi valf bloğu, kartuş va...
Detayları Gör

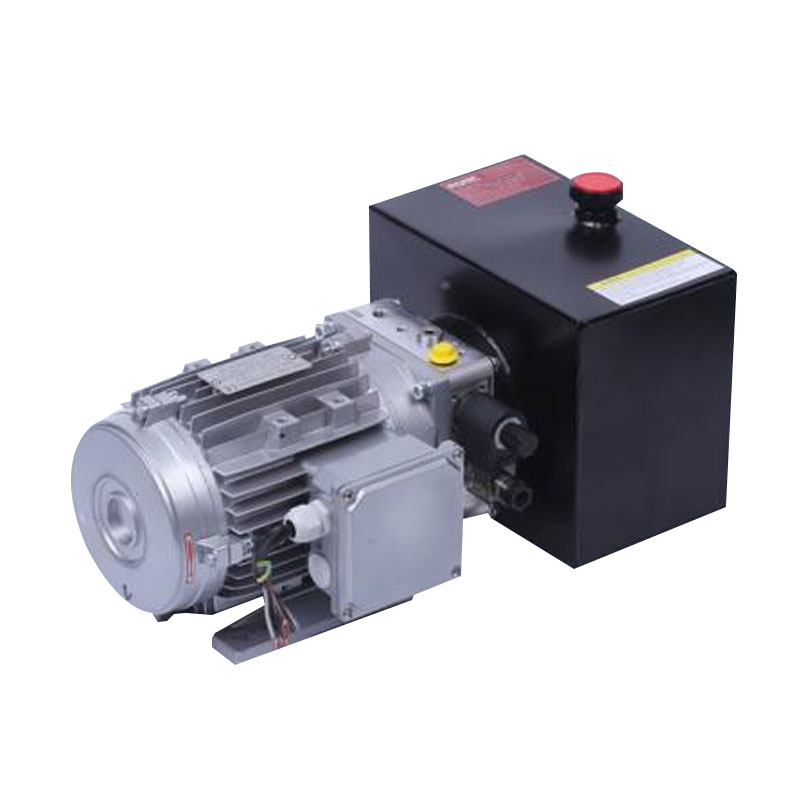

Bu hidrolik güç ünitesi teleskopik bantlı konveyörler için tasarlanmıştır. Entegre bir hidrolik çözüm sağlamak için yüksek basınçlı dişli pompa, AC mo...
