Sıvı Soğutma Açıklaması
CDU Soğutma Nedir ve Şu Anda Neden Önemlidir?
CDU soğutma — kullanma pratiği Soğutucu Dağıtım Ünitesi Bir veri merkezi içindeki sıcaklığı, basıncı ve sıvı soğutucu akışını düzenlemek için yapay zeka veya yüksek performanslı bilgi işlem iş yüklerini işleyen herhangi bir tesis için niş bir seçenekten varsayılan mimariye geçti. Cevap basit: Hava soğutma, raf başına yaklaşık 8 kW'a ulaşırken, yeni nesil GPU kümelerini çalıştıran modern AI eğitim rafları rutin olarak raf başına 130 kW'ı aşıyor ve bazı sıvı soğutmalı dağıtımlar raf başına 250 kW'ın üzerinde çalışıyor (Aulank Pump, 2026). Bir CDU, BT donanımı tarafından üretilen ısı ile bu ısıyı sonuçta dış dünyaya reddeden tesis su sistemi arasındaki boşluğu doldurur.
Merkezinde CDU, soğutulmuş tesis suyundan ayrı olarak izole edilmiş bir ikincil döngü oluşturur ve soğutma sıvısını doğrudan CPU'lara ve GPU'lara monte edilen soğuk plakalar aracılığıyla dolaştırır. Soğutucu tarafından emilen ısı, dahili plakalı ısı eşanjöründen geçerek tesis döngüsüne geri döner. CDU ayrıca çiğ noktası yönetimi, filtreleme, akış dengeleme ve sızıntı tespitini de gerçekleştirir. Doğru boyutlandırılmış ve devreye alınmış bir CDU olmadan, sıvı soğutmalı bir raf güvenli bir şekilde çalışamaz.
1,82 milyar dolar 2032 yılına kadar öngörülen CDU piyasa değeri (CAGR %23,5)
250 kW Yüksek yoğunluklu yapay zeka kümelerinde raf başına termal yük (2026)
2,6 MW Yeni kurumsal sınıf CDU platformlarının maksimum kapasitesi (DCX, 2026)
CDU Soğutma Nasıl Çalışır: Tam Hidrolik Döngü
CDU soğutmasını anlamak, her kurulumun en az iki farklı akışkan devresi içerdiğinin anlaşılmasını gerektirir. Genellikle Tesis Su Sistemi (FWS) olarak adlandırılan ana devre, binanın soğutucuları veya soğutma kuleleri tarafından sağlanır. Teknoloji Soğutma Sistemi (TCS) olarak adlandırılan ikincil devre, aslında BT ekipmanına temas eden döngüdür. CDU arayüzde yer alıyor.
Birincil ve İkincil Döngü İlişkisi
İki döngü, CDU içindeki plaka tipi bir ısı eşanjörü tarafından hidrolik olarak izole edilmiştir. Bu izolasyon tartışılamaz: Tesis suyu genellikle soğuk plakalara veya çip arayüzlerine zarar verebilecek arıtma kimyasalları, partiküller veya basınç değişiklikleri içerir. CDU'nun dahili plakalı ısı eşanjörü, herhangi bir sıvı karışımı olmadan ısının TCS tarafından FWS tarafına aktarılmasına olanak tanır. Birçok CDU üreticisinin teknik incelemesinde belirtilen ASHRAE yönergelerine göre, TCS besleme sıcaklığı korunmalıdır veri merkezinin çiğlenme noktasının üzerinde elektronik cihazlarda yoğuşmayı önlemek için — ortam koşullarına bağlı olarak genellikle 17–22°C.
Soğutucuyu ikincil döngü boyunca yönlendiren pompalama kuvveti, mühendislerin genellikle pompalama kuvveti dediği şeyden gelir. DC hidrolik güç ünitesi — fırçasız bir DC motor, bir pervane veya girdap tipi pompa ve değişken frekanslı sürücü (VFD) kontrol cihazını birleştiren kompakt bir düzenek. Modern raf içi CDU tasarımlarında alan, raf birimleri (U) cinsinden ölçülür ve Panasonic'in yayınlanmış mühendislik notları, üç pompa tertibatının 4U (178 mm) dahili alana yerleştirilmesini ve yine de dakikada 70 litre akış sağlamayı açıklamaktadır; bu, manyetik alan analizi ve akışkan dinamiği optimizasyonu yoluyla elde edilen daha önceki 40 L/dak tasarımlara göre %75'lik bir iyileşmedir (Panasonic, 2025).
DC hidrolik güç ünitesi yaklaşımı, 2025-2026'da AC motor tasarımlarına üç nedenden dolayı hakim olacaktır. Öncelikle fırçasız DC motorlar, yüksek nemli veri merkezi ortamlarında servis ömrünü kısaltan komütatör aşınmasını ortadan kaldırır. İkinci olarak, PWM veya 0-10V analog sinyaller aracılığıyla kullanılabilen değişken hız kontrolü, CDU kontrol cihazının, düşük yüklü dönemlerde pompaları tam güçte çalıştırmadan, değişen çip sıcaklıklarına yanıt olarak akışı hassas bir şekilde modüle etmesine olanak tanır. Üçüncüsü, 12V DC ve 48V DC veriyolu uyumluluğu, pompa grubunun ayrı bir AC düşürücü transformatöre ihtiyaç duymadan doğrudan sunucu rafının güç dağıtımından güç çekebileceği anlamına gelir (Moog CoreMotion, 2025).
Doğrudan çipe ikincil döngülerde manyetik sürücü tasarımları (sızdırmazlıksız yapı) giderek daha zorunlu hale geliyor çünkü canlı elektroniklere bitişik herhangi bir sıvı sızıntısı, bir bakım sorunundan ziyade donanım kaybı olayıdır. Aulank Pump'ın 2026 seçim kılavuzu, 4-6 bar basınçlı ikincil döngülerde kabul edilemez conta arıza oranları göz önüne alındığında, mekanik contalı santrifüj tasarımlarının "yeni CDU tasarımlarında giderek daha fazla bulunmadığını" belgeliyor.
Filtreleme, Sensörler ve Akıllı Kontrol
Bir CDU, pompa ve ısı eşanjörünün ötesinde birçok alt sistemi birleştirir. 0,2 ile 50 mikron arasında derecelendirilen filtreleme kartuşları, aksi takdirde soğuk plaka mikrokanallarına zarar verebilecek veya manifold deliklerini bloke edecek partikülleri giderir. Isı eşanjörünün her iki tarafındaki basınç, sıcaklık ve fark basınç sensörleri bir PLC'yi veya yerleşik denetleyiciyi besler. Bu kontrolör, çiğlenme noktasında bir sapma veya sızıntı tespit edilirse pompa hızını ayarlayan, kontrol vanalarını modüle eden ve yangın alarmlarını ayarlayan kapalı döngü algoritmalarını çalıştırır. DCX ECDU serisi gibi kurumsal platformlar OPC UA, MQTT, BACnet IP ve SNMP arayüzlerini destekleyerek CDU'nun bina yönetim sistemleri (BMS) veya veri merkezi altyapı yönetimi (DCIM) platformlarıyla doğrudan entegre olmasına olanak tanır (DCX, 2026).
CDU Soğutma Konfigürasyonlarının Türleri
CDU soğutma tek bir ürün değildir; raf yoğunluğuna, mevcut taban alanına ve mevcut tesis su altyapısına göre uyarlanmış çok çeşitli form faktörlerini kapsar. 2025-2026'daki üç baskın konfigürasyon, raf içi CDU'lar, sıralı CDU'lar ve merkezi CDU kızaklarıdır.
■
Raf İçi CDU
Doğrudan sunucu rafının içine, genellikle altta veya arkada 4U ila 8U arası bir kasaya takılır. Tek bir rafın lokal olarak soğutulması için idealdir. Panasonic'in pompa düzenekleri bu format için önde gelen bileşen seçimidir. Kapasite genellikle birim başına 30–200 kW'tır. Paylaşılan tesis altyapısını değiştiremeyen ortak yerleşim kiracıları için en uygunudur.
■
Sıralı CDU
Raf sıralarının sonuna veya arasına konumlandırılır ve bir manifold dağıtım ağı üzerinden birden fazla rafa hizmet verir. Bu, Eaton ROL2300 (2,3 MW'a kadar) ve DCX ECDU serisi (600 kW ila 2,6 MW) dahil olmak üzere çoğu kurumsal CDU platformu tarafından kullanılan formattır. Yedekli pompa grupları (N 1 veya 2N) standarttır. Hiper ölçekli ve büyük kurumsal veri salonları için uygundur.
■
Merkezi CDU Kızağı
Bir mekanik odaya veya teknik koridora monte edilen, tüm veri salonuna veya soğutma bölgesine hizmet veren, önceden monte edilmiş büyük bir hidrolik kızak. Örneğin Supreme Integrated Teknoloji'nin merkezi kızakları, Danfoss VFD'ler ve amaca yönelik üretilmiş ısı eşanjörleri ile birlikte çift 125 HP'lik pompa-motor gruplarını kullanır. Kapasite, tesis düzeyindeki Tesis Dağıtım Birimleri (FDU'lar) ile eşleştirildiğinde 5-8 MW'a ulaşabilir. Hiper ölçekli yeşil alan yapıları için idealdir.
CDU soğutma yapılandırma türlerinin temel dağıtım parametrelerine göre karşılaştırılması | Yapılandırma | Tipik Kapasite | En İyi Uygulama | Pompa Tipi Ortak | Artıklık Modeli |
| Raf İçi CDU | 30–200 kW | Tek raflı, ortak yerleşimli | Fırçasız DC, manyetik sürücü | N 1 pompa seti |
| Sıralı CDU | 200 kW – 2,6 MW | Çoklu raf, kurumsal, HPC | Santrifüj / VFD kontrollü | 2×50% veya N 1 |
| Merkezi Kızak | 2,5 MW – 8 MW | Hiper ölçekli, tüm veri salonları | Yüksek HP santrifüjlü, Danfoss VFD | 2N veya ikili birincil yollar |

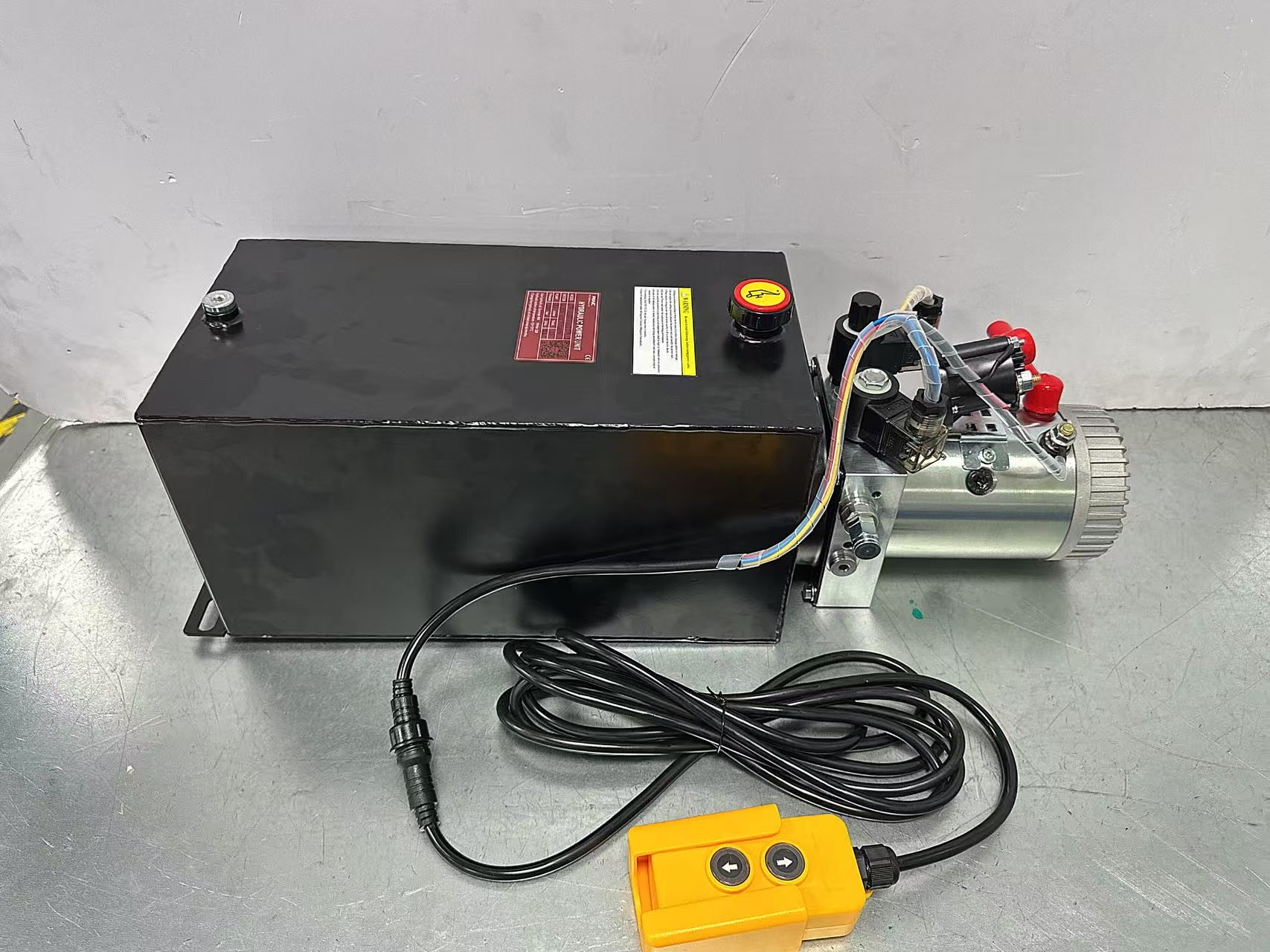

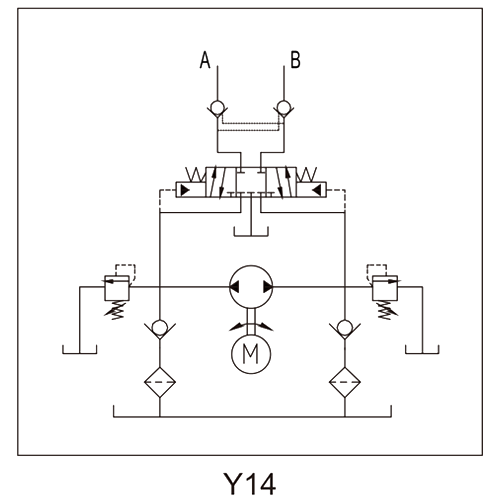

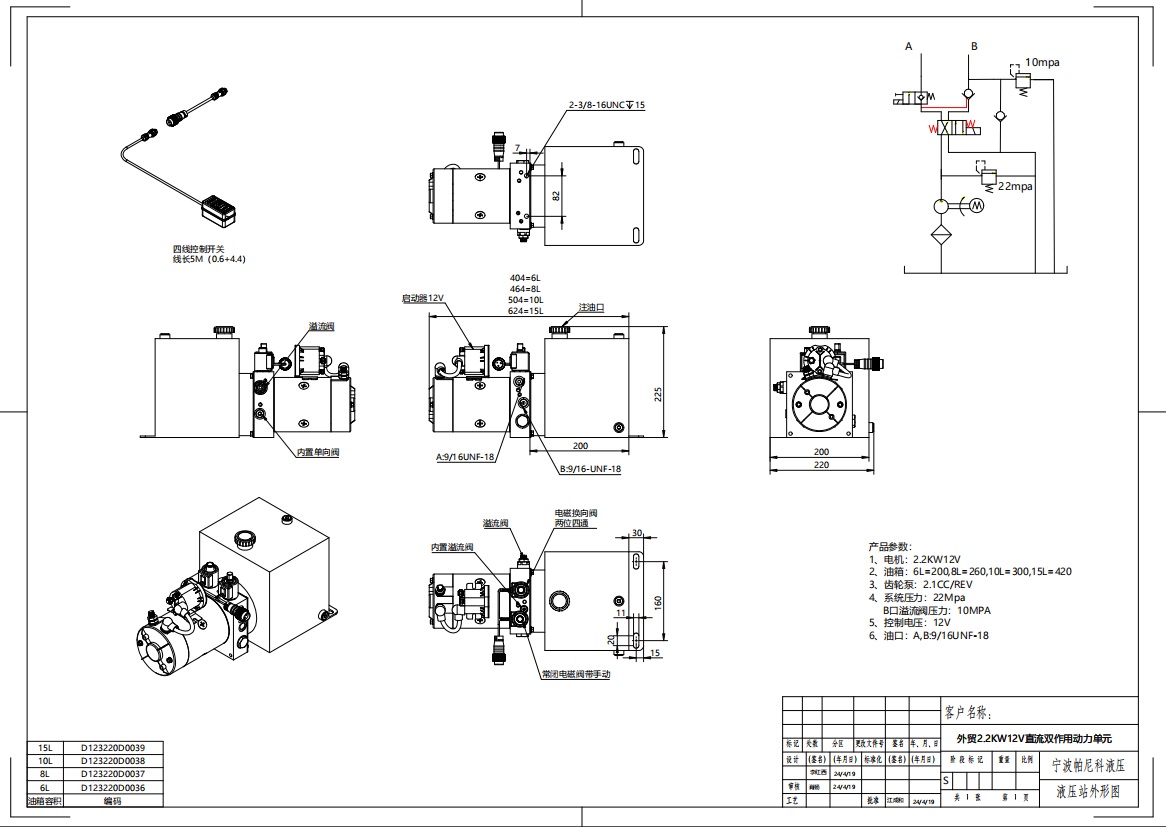

CDU Soğutma Sistemleri için DC Hidrolik Güç Ünitesi Seçimi
CDU soğutma uygulaması için doğru DC hidrolik güç ünitesinin seçilmesi birbiriyle ilişkili beş parametrenin dengelenmesini gerektirir: akış hızı, kafa basıncı, motor verimliliği, gürültü sınırları ve soğutma sıvısı uyumluluğu. Bunlardan herhangi birinin yanlış yapılması sistemin çalışma süresini tehlikeye atabilir veya bileşenlerin aşınmasını hızlandırabilir.
01
Akış Hızı Gereksinimleri
CDU ikincil döngülerindeki akış hızı, termal yük ve soğuk plakalarda izin verilen sıcaklık artışı ile belirlenir. Ortak bir tasarım noktası, ikincil tarafta 10–12 K sıcaklık farkıdır (deltaT). Su kullanan (özgül ısı ~4,18 kJ/kg·K) 10 K deltaT'de 200 kW'lık bir raf için gerekli akış yaklaşık 4,8 L/s veya 288 L/dak'tır. Panasonic'in raf içi DC hidrolik güç ünitesi düzenekleri pompa başına 70 L/dak'ya ulaşıyor; paralel üç ünite, tek bir raf için 210 L/dak enerji sağlar; bu, 10 K deltaT'de yaklaşık 150 kW'a kadar olan raflar için yeterlidir.
02
Kafa Basıncı ve Mikrokanal Soğuk Plakalar
Modern mikrokanal GPU soğuk plakaları önemli basınç düşüşlerine neden olur (genellikle soğuk plaka başına 0,5-1,5 bar) ve akışı 8-16 soğuk plakaya dağıtan tam raflı bir manifold, DC hidrolik güç ünitesinden 3-5 bar kullanılabilir basınç talep edebilir. Vortex (rejeneratif türbin) pompa hidroliği, doğası gereği orta düzeyde akışta yüksek basma yüksekliği sağlar; bu nedenle CDU ikincil devre uygulamaları için ana tercih haline gelmiştir. Soğuk plaka bakır yapılarda akışın neden olduğu titreşimi önlemek için titreşim seviyeleri tepeden tepeye %2'nin altında kalmalıdır.
03
Motor Verimliliği ve Değişken Hız Kontrolü
Manyetik bağlı bir pervaneyi çalıştıran yüksek verimli fırçasız bir DC motor, çalışma hızı aralığında %85-92'lik motor verimliliğine ulaşabilir. VFD entegrasyonu, sabit hızlı çalışmaya kıyasla kısmi yük dönemlerinde pompanın enerji tüketimini %30-50 oranında azaltır. Moog'un CoreMotion platformu, aynı fiziksel pompa gövdesinden 12V DC, 48V DC ve 230/240V AC çalışmayı destekler; bu, hiper ölçekli ortamlarda standart hale gelen 48V raf güç dağıtımına geçiş yapan tesislerde bir avantajdır.
04
Gürültü ve Titreşim
Sıralı ve raf içi CDU'lar, akustik emisyonların teknisyenin çalışma koşullarını etkilediği veri salonlarına kurulur. Contasız yapıya sahip manyetik tahrikli DC hidrolik güç üniteleri, sıvı yolunda metal-metal teması olmadığından dişli pompa veya kanatlı pompa alternatiflerine göre önemli ölçüde daha sessizdir. Birçok CDU üreticisi (TOPSFLO dahil), nominal akışta gürültü seviyelerinin 45 dB(A)'nın altında olduğunu belirtiyor; bu, CRAC tabanlı hava soğutma ünitelerinin kabul edilemez olduğu karma kullanımlı veya ofis bitişiğindeki ortamlarda kullanıma olanak sağlıyor.
05
Soğutma Sıvısı Uyumluluğu
Çoğu CDU ikincil döngüsü, donmaya karşı koruma için deiyonize su veya propilen glikol-su karışımı (tipik olarak PG25 — hacimce %25 propilen glikol) çalıştırır. Korozyona karşı dayanıklılık sağlamak için ıslanan parçalar 316L paslanmaz çelik veya EPDM/PTFE ile kapatılmalıdır. Bazı daldırma soğutma ikincilleri, çalışma sıcaklığında 5-15 cP aralığında viskozitelere sahip sentetik hidrokarbonlar veya florlu sıvılar kullanır; bunlar, daha düşük yoğunluklu, daha düşük yüzey gerilimine sahip akışkanlar için tasarlanmış pompa hidroliği gerektirir ve DC hidrolik güç ünitesinin motor koruma derecesi, mümkünse, akışkanın yanıcılık kategorisine uygun olmalıdır.
CDU Soğutma Pazarı Büyümesi ve Sektör Verileri
CDU soğutmanın benimsenmesinin ardındaki rakamlar, veri merkezlerinin nasıl oluşturulduğu ve güçlendirildiği konusundaki yapısal değişimi yansıtıyor. Intel Pazar Araştırması'na (2025) göre, küresel yüksek güçlü CDU pazarı şu şekilde değerlendirildi: 2024'te 414 milyon dolar 2032 yılına kadar 1,824 milyar ABD dolarına ulaşacağı tahmin edilmektedir; bu da yıllık %23,5'lik bir bileşik büyüme oranını temsil etmektedir. Hiper ölçekli segment 2025'te pazar payının %77'sini ele geçirdi ve bu da en büyük bulut sağlayıcılarının CDU talebinin arkasındaki ana güç olduğunu doğruladı.
Raf Yoğunluğunun Benimsenmesini Artırma
Raf güç yoğunluğu ile CDU gerekliliği arasındaki bağlantı doğrudandır. Bilgisayar Operasyonları Yönetimi Derneği'nin (AFCOM) Veri Merkezi Durumu Raporu 2024'ten elde edilen veriler, ortalama raf yoğunluğunun 2017'de raf başına 6,1 kW'tan 2024'te raf başına 12,0 kW'a yükseldiğini gösteriyor. Omdia'nın 2024 raporu, ortalama yoğunluğun 2030 yılına kadar raf başına 20 kW'a ulaşacağını öngörüyor. Ancak AI eğitim kümeleri şimdiden bu eğrinin çok ötesinde: Aunk Pump'ın 2026 endüstri kılavuzu NVIDIA Blackwell GB200/GB300 dağıtımları için 130 kW'ı aşan belge rafları ve bazı yapılandırmalar raf başına 250 kW'ı aşar. Bu seviyelerde hava soğutması yalnızca verimsiz olmakla kalmaz, aynı zamanda fiziksel olarak da yetersizdir.
Yoğunluğun artmaya devam edeceğini öngören veri merkezi profesyonellerinin %55'i (Uptime Institute 2024 anketi, 721 katılımcı) spekülasyon yapmıyor; çip yol haritalarında zaten görülebilen bir trendi belgeliyorlar. NVIDIA'nın yeni nesil hızlandırıcıları, yonga başına 700 W'ı aşan TDP rakamları yayınladı ve 6U raf alanı kaplayan bir kasada tam 8 GPU tepsisi 6 kW'ın üzerinde çalışıyor; depolama, ağ bağlantısı veya yedek güç kaynağı kayıpları eklenmeden önce raf ünitesi başına 1 kW'tan fazla.
Kaynak: AFCOM Veri Merkezinin Durumu 2024; Aulank Pompa 2026 CDU Seçim Kılavuzu
CDU Soğutma Verimliliği: PUE Etkisi ve Serbest Soğutma Saatleri
CDU soğutmasını iyi seçilmiş bir DC hidrolik güç ünitesiyle birlikte kullanmanın en zorlayıcı nedenlerinden biri, Güç Kullanım Verimliliğindeki (PUE) ölçülebilir iyileşmedir. PUE, toplam tesis gücünün BT ekipmanı gücüne oranıdır; 1,0'lık bir PUE mükemmeldir, oysa tipik bir hava soğutmalı tesis 1,4-1,8'i çalıştırır. Optimize edilmiş CDU kurulumlarına sahip sıvı soğutmalı tesisler, Vertiv ve nVent gibi büyük CDU satıcılarının yayınladığı verilere göre düzenli olarak 1,1-1,2 PUE değerlerine ulaşıyor.
Sıcak Suyla Soğutma ve Genişletilmiş Serbest Soğutma
Önde gelen CDU platformlarında (DCX'in ECDU serisi dahil) kullanılan AT3 sınıfı plakalı ısı eşanjörleri, geleneksel tasarımlara göre önemli ölçüde daha sıkı yaklaşma sıcaklıklarına olanak tanıyarak tesisin 45°C kadar sıcak su beslemesine olanak tanırken, 35–40°C'de çalışan ikincil döngülerden ısıyı uzaklaştırmaya devam eder. Bu önemlidir çünkü yıllık çalışma saatlerinin sayısını uzatır. kuru soğutucu veya soğutma kulesi, soğutucuyu çalıştırmadan ısıyı reddedebilir — sözde serbest soğutma saatleri. Ilıman bir iklimde, 45°C dereceli bir CDU sistemi, 7°C tedarik suyu gerektiren geleneksel bir soğutulmuş su sistemi için yaklaşık 2.000 saate kıyasla yılda 6.000-8.000 saat boyunca soğutucu olmadan çalışabilir (DCX ECDU belgeleri, 2026).
Isı Geri Kazanım Entegrasyonu
Bazı CDU soğutma platformları, bölgesel ısıtma veya bina HVAC sistemlerinde kullanılmak üzere geri kazanılan ısının sıcaklığını yükseltmek için üçüncü bir ısı eşanjörü veya ısı pompası entegre ederek bir adım daha ileri gidiyor. WKM-Michel'in CDU belgeleri, düşük sıcaklıklı ısıtma ağlarına uygun çıkış sıcaklıkları üretebilen ve sıcaklık seviyesini daha da artırmak için isteğe bağlı ısı pompası teknolojisine sahip sistemleri açıklamaktadır. Bu, veri merkezini saf bir ısı kaynağından kısmi bir enerji sağlayıcısına dönüştürür; bu, belirli güç eşiklerinin üzerindeki veri merkezlerinin atık ısı tahliyesini raporlamasını ve kademeli olarak azaltmasını gerektiren AB sürdürülebilirlik direktifleriyle uyumlu bir yörüngedir.
Yan Akış Filtrasyonu ve Sıvı Uzun Ömrü
CDU seçimi sırasında sıklıkla dikkate alınmayan ikincil bir verimlilik faktörü, soğutma sıvısının temizliğidir. 10 mikronun üzerindeki parçacıklar mikrokanal soğuk plaka yüzeylerini çizerek zamanla termal direnci artırabilir. Supreme Integrated Technology'nin merkezi kızak tasarımlarında kullanıldığı gibi sürekli yan akışlı enjeksiyon filtreli CDU platformları, filtre değişiklikleri için sistemin kapatılmasını gerektirmeden partikül sayımlarını düşük tutar. Bunun sonucunda ortaya çıkan termal direnç bozulmasındaki azalma, soğuk plaka değişimleri arasındaki süreyi uzatır ve sunucu yaşam döngüsü boyunca tasarlanan ısı aktarım katsayılarını korur.
CDU Soğutma Kurulumu ve Devreye Alma Konuları
İyi tanımlanmış bir CDU sistemi bile kurulum ve devreye almanın doğru sırayı takip etmemesi durumunda düşük performans gösterecektir. Saha kurulumlarında görülen en yaygın hatalar arasında ikincil döngüde hava sürüklenmesi, hatalı çiğ noktası ayar noktaları ve DC hidrolik güç ünitesinin VFD parametrelerinin yetersiz devreye alınması yer alır.
Yıkama ve Hava Temizleme
Herhangi bir soğuk plaka bağlanmadan önce ikincil döngünün belirtilen soğutucuyla (tipik olarak 0,5 MΩ·cm'nin üzerinde ölçülen dirençte iyonsuzlaştırılmış su) yıkanması gerekir. Soğuk plaka mikrokanallarındaki hava cepleri sıcak noktalar oluşturur ve toplu soğutucu doyma sıcaklığının çok altında olduğunda bile yerel kaynamaya neden olabilir. Manifolddaki tüm yüksek noktalara otomatik hava boşaltma noktaları kurulmalı ve dolum sırasında CDU'nun havalandırma portu değiştirilmelidir. DCX ECDU Giriş modeli gibi önceden borulu CDU platformları, bileşen bazında yapılara kıyasla sahadaki boru döşeme işçiliğini %60'a kadar azaltabilen entegre hava boşaltma noktalarına sahip yerleşik besleme/dönüş başlıklarını içerir.
Çiy Noktası Ayar Noktası Devreye Alma
CDU kontrol cihazının çiğlenme noktası yönetimi algoritması, veri salonundaki sensörlerden sıcaklık ve bağıl nem değerlerini alır ve soğutma sıvısı besleme sıcaklığı tabanını hesaplar. Veri salonu 24°C ve %45 bağıl nemde çalışıyorsa, çiğlenme noktası yaklaşık 11,5°C olur ve CDU, uygun bir güvenlik payı ile ikincil beslemeyi en az 13°C'nin üzerinde tutmalıdır. Sensör yerleştirmedeki hatalar (örneğin, nem sensörünün dönüş havası akışı yerine delikli karo hava akışının yakınına yerleştirilmesi) sürekli alarmlara veya daha da kötüsü tespit edilemeyen yoğuşma olaylarına yol açar.
DC Hidrolik Güç Ünitesi VFD Ayarı
CDU'nun DC hidrolik güç ünitesini kontrol eden değişken frekanslı sürücünün, kurulu ikincil döngünün gerçek hidrolik eğrisine ayarlanması gerekir. Aşırı hız ayarları, soğuk plaka girişlerinde aşırı basınca neden olarak contanın çıkması veya konnektörün hasar görmesi riski taşır. Düşük hız ayarları akışı azaltır ve yoğun iş yükleri sırasında talaş sıcaklıklarının yükselmesine olanak tanır. Çoğu CDU devreye alma protokolü, birden fazla çalışma noktasında pompa hızının, diferansiyel basıncın ve giriş/çıkış sıcaklıklarının kaydedilmesini ve hesaplanan ısı transferinin sunucu termal tasarım noktasıyla ±%5 dahilinde eşleştiğinin doğrulanmasını içerir.
Artıklık Testi
Bir CDU soğutma sisteminin çalışır durumda olduğunu bildirmeden önce, her bir yedek pompa seti ayrı ayrı çalıştırılmalıdır. N 1 konfigürasyonları için, yedek ünitenin otomatik geçiş süresi içinde (genellikle 3 saniyenin altında) başlatıldığı ve soğuk plaka besleme sıcaklığının geçiş sırasında açma ayar noktasını aşmadığı doğrulanırken ana pompa kapatılır. 2N konfigürasyonları için, manifold boyunca dengeli akış dağılımını doğrulamak için her iki tren aynı anda çalıştırılır, ardından her bir tren sırayla izole edilir.
CDU Soğutma ve Alternatif Sıvı Soğutma Yaklaşımları
CDU tabanlı doğrudan yongaya soğutma, veri merkezlerinde en yaygın olarak kullanılan sıvı soğutma biçimidir, ancak arka kapı ısı eşanjörleri (RDHx), tek fazlı daldırma ve iki fazlı daldırma ile birlikte mevcuttur. Her birinin farklı bir rolü vardır ve DC hidrolik güç ünitesi gereksinimleri yaklaşımlar arasında önemli ölçüde farklılık gösterir.
Veri merkezi uygulamaları için sıvı soğutma teknolojisi karşılaştırması (2025–2026) | Technology | Isı Yakalama Oranı | Sunucu Değişikliği Gerekli | DC Hidrolik Ünite Rolü | Desteklenen Maksimum Raf Gücü |
| CDU Doğrudan Çipe | Raf ısısının %60-80'i | CPU/GPU'da soğuk plakalar gerekli | Birincil ikincil döngü sürücüsü | 250 kW |
| Arka Kapı Isı Eşanjörü (RDHx) | Raf ısısının %40-60'ı | Sunucu değişikliği yok | Tesis su sirkülasyonu | ~60 kW (hava tarafı sınırlaması) |
| Tek Fazlı Daldırma | Raf ısısının %98'ine kadar | Dielektrik tanktaki çıplak tahtalar | Dielektrik sirkülasyon pompası | 300 kW |
| İki Fazlı Daldırma | Raf ısısının %98'ine kadar | Kaynayan sıvıdaki çıplak tahtalar | Düşük hizmet tipi makyaj/yoğuşma pompası | 500 kW |
CDU'nun doğrudan yongaya soğutmasının, raf ısısının yalnızca %60-80'ini yakalamasına rağmen mevcut dağıtımlarda baskın olmasının nedeni (DIMM'ler, depolama ve güç kaynakları gibi sıvı soğutmalı olmayan bileşenlerden konveksiyon yoluyla ayrılan artık ısı, ek hava ile işlenir) sunucu uyumluluğu ve operasyonel aşinalığın birleşimidir. Daldırma sistemlerinden farklı olarak, CDU soğutmalı raflar standart sunucu kasasını, standart bakım prosedürlerini ve sunucu OEM'lerinin standart garanti kapsamını korur; bu, büyük kurulu tabanlara sahip kurumsal alıcılar için önemli bir faktördür.
CDU Soğutma Sistemlerinin ve DC Hidrolik Güç Ünitelerinin Bakımı
Uygun boyutta bir DC hidrolik güç ünitesini çalıştıran iyi tasarlanmış bir CDU soğutma sistemi, minimum düzeyde müdahaleyle yıllarca çalışabilir, ancak planlanmamış arıza sürelerini önlemek için yapılandırılmış bir önleyici bakım programı şarttır.
- Soğutma sıvısı direnci kontrolleri (aylık): Deiyonize su, boru duvarlarından ve soğuk plaka malzemelerinden iyonik kirliliği yavaş yavaş toplar. Direncin 0,1 MΩ·cm'nin altına düşmesi, karma yataklı reçine kartuşunun değiştirilmesi gerektiğinin sinyalini verir. Düşük dirençli soğutma sıvısının çalıştırılması, alüminyum soğuk plaka kanallarında galvanik korozyonu hızlandırır.
- Filtre kartuşu muayenesi (üç ayda bir): 0,2-10 mikron dereceli yan akış filtreleri, partikülleri döngü hızı ve boru yüzey alanıyla orantılı bir oranda biriktirir. Çoğu CDU platformu, filtre muhafazası boyunca bir diferansiyel basınç göstergesi içerir; Üreticinin eşiğinin (tipik olarak 0,3-0,5 bar) üzerindeki bir artış, bir değişiklik önerisini tetikler. Çift filtre muhafazalı platformlar, ikincil döngü akışını kesintiye uğratmadan değişime olanak tanır.
- Pompa yatağı titreşim analizi (altı aylık): Contasız manyetik tahrikli DC hidrolik güç ünitelerinde bile pervane milinde zamanla aşınan yataklar bulunur. Pompa gövdesi üzerine yerleştirilen bir ivmeölçer kullanılarak yapılan titreşim analizi, arızadan 3-6 ay önce gelişen rulman aşınmasını tespit edebilir; bu, acil kapatma olmadan planlı bir değişim planlamak için yeterli bir hazırlık süresidir. DCX'in ECDU kontrol platformu, motor akımı ve titreşim eğilimlerini sürekli olarak kaydeder ve BMS arayüzü aracılığıyla tahmine dayalı bakım uyarıları sunar.
- Isı eşanjörü kirlenme değerlendirmesi (yıllık): Plakalı ısı eşanjörünün birincil tarafı (tesis suyu) yüzeyi, özellikle tesis suyunun yüksek sertlik veya biyolojik içeriğe sahip olduğu bölgelerde, kirlenme birikintilerinin en muhtemel olduğu yerdir. Yıllık termal performans testi (ölçülen akış ve sıcaklık koşullarındaki gerçek ısı aktarım hızını tasarım eğrisiyle karşılaştırarak), ikincil devre besleme sıcaklıklarını düşürmeden önce kirlenmeyi tespit eder.
- Soğuk plaka görsel incelemesi (sunucu yenilendiğinde): Sunucular değiştirildiğinde veya yükseltildiğinde soğuk plakalar, hızlı bağlantı kesme bağlantılarında korozyon çukurlaşması, çentiklenme veya halka conta çıkıntısı açısından görsel olarak incelenmelidir. Eaton'ın CDU belgeleri, 360 derece dönebilen bağlantı parçalarıyla kör eşli hızlı bağlantı kesme bağlantılarının, bağlantı ve bağlantı kesme sırasında uygulanan kuvveti en aza indirerek halka conta hasarını azalttığını ancak incelemenin gerekli olduğunu belirtiyor.
CDU Soğutmanın Geleceği: Yeni Nesli Şekillendiren Trendler
Birbirine yakınlaşan birçok teknoloji trendi, CDU soğutma sistemlerinin ve DC hidrolik güç ünitelerinin 2020'lerin sonlarına doğru nasıl gelişeceğini şekillendirecek. Bu talimatları anlamak, veri merkezi planlayıcılarının gelecek nesil altyapılarla uyumlu kalacak satın alma kararları almasına yardımcı olur.
48V DC Güç Mimarisi
Hiper ölçekli tesisler bakır kayıplarını azaltmak için 48V DC raf dağıtımını benimsediğinden, CDU pompa düzenekleri doğal olarak 48V'de çalışacak şekilde yeniden tasarlanıyor. Bu, AC güç kaynağı ünitesini CDU'nun elektrik mimarisinden çıkarır, dönüşüm kayıplarını azaltır ve bakımı kolaylaştırır. Moog'un CoreMotion belgeleri zaten desteklenen çalışma voltajı olarak 48V DC'yi listeliyor.
Yapay Zeka Odaklı Akış Kontrolü
Yeni nesil CDU kontrol platformları, iş yükü türüne göre soğutma talebini tahmin eden makine öğrenimi algoritmalarını entegre ediyor; örneğin matris çarpımlı yapay zeka eğitimi (sürekli en yüksek güç) ile çıkarım hizmeti (yüksek değişkenlik, yoğun yük) arasında ayrım yapıyor. Tahmine dayalı akış ayarı, hiper ölçekli dağıtımlardan elde edilen ilk saha verilerine göre, reaktif oransal-integral kontrol döngülerine kıyasla pompa enerjisini %20-40 oranında azaltır.
Standartlaştırılmış Hızlı Bağlantı Altyapısı
Açık Hesaplama Projesi (OCP) ve eşdeğer endüstri konsorsiyumu, CDU manifold bağlantı noktalarının standardizasyonunu teşvik ederek, çok satıcılı soğuk plakaların özel bağlantı parçaları olmadan tek bir CDU'ya bağlanmasını sağlıyor. OCP Project Deschutes'in beşinci nesil spesifikasyonlarından ilham alan Eaton ROL4000, standart bağlantı profillerinin 3°C yaklaşma sıcaklığında 2 MW soğutma yüküne nasıl hizmet edebildiğini gösteriyor; bu yalnızca AT3 sınıfı ısı eşanjörleri ve hassas şekilde kontrol edilen DC hidrolik güç ünitesi çıkışıyla mümkün.
Standart Olarak Entegre Isı Geri Kazanımı
Özellikle Avrupa'daki düzenleyici baskı, ısı geri kazanım hükümlerinin temel CDU spesifikasyonlarına entegrasyonunu hızlandırıyor. WKM-Michel'in mevcut CDU serisi, atık ısının çıkarılması için fabrika seçeneği olan bir ısı eşanjörü portu içerir ve soğutma performansının, ısı geri kazanımı verimine göre mutlak hidrolik önceliğe sahip olduğunu garanti eden bir kontrol stratejisine sahiptir. Yerel ısıtma ağlarını veri merkezi red ısısından besleme yeteneği, 2025-2026 platform sürümlerinde birinci sınıf bir seçenekten standart bir özelliğe doğru ilerliyor.
CDU Soğutma Hakkında Sıkça Sorulan Sorular
CDU ile CRAC birimi arasındaki fark nedir?
Bilgisayar Odası Klima (CRAC) ünitesi, veri salonunda devridaim edilen havayı soğutmak için soğutucu veya soğutulmuş su kullanır. CDU, soğutma sıvısını soğuk plakalar veya manifoldlar aracılığıyla doğrudan BT donanımına dağıtan bir sıvıdan sıvıya ısı eşanjörü sistemidir. CDU'lar yüksek yoğunluklu uygulamalar için termal açıdan çok daha verimlidir ancak sunucu tarafı soğuk plaka uyumluluğu gerektirir. CRAC üniteleri standart değiştirilmemiş sunucularla çalışır ve raf ısısının %60-80'ini sıvı formda yakalayan ve havanın uzaklaştırılması için bir miktar artık ısı bırakan CDU kurulumları için tamamlayıcı soğutma olarak geçerliliğini korur.
CDU uygulamalarında DC hidrolik güç ünitesinin standart AC pompadan farkı nedir?
Bir DC hidrolik güç ünitesi, değişken hız kontrolü, kısmi yükte daha yüksek verimlilik, daha düşük akustik emisyonlar ve DC güç dağıtım veriyolları (12V veya 48V) ile uyumluluk sağlayan, elektronik komutasyonlu fırçasız bir DC motor kullanır. Standart bir AC pompası sabit hızda (veya ayrı bir harici VFD ile) çalışır, AC güç kaynağı gerektirir ve yüksüz durumdaki kayıplar daha yüksektir. Alanın ve gücün sıkı bir şekilde kısıtlandığı ve değişken iş yüklerinin uyarlanabilir akış gerektirdiği raf içi CDU uygulamaları için DC hidrolik güç üniteleri artık Panasonic, Moog ve TOPSFLO gibi önde gelen üreticiler arasında varsayılan seçimdir.
CDU ikincil döngüsünde hangi soğutma sıvısı kullanılmalıdır?
En yaygın seçim, direnci 0,5 MΩ·cm'nin üzerinde tutulan iyonsuzlaştırılmış sudur. Ortam sıcaklıklarının 10°C'nin altına düşebileceği tesislerde (dış mekan soğutma, kenar konumları), donmaya karşı koruma amacıyla hacimce %25-30 glikol (PG25 veya PG30) içeren bir propilen glikol-su karışımı kullanılır. Propilen glikol özgül ısı kapasitesini bir miktar azaltır ve viskoziteyi artırır; bunların her ikisi de belirli bir termal yük için gereken pompalama enerjisini artırır; bu, DC hidrolik güç ünitesinin boyutlandırılmasında hesaba katılması gereken bir faktördür. Alüminyum ve bakır soğuk plaka uyumluluğu için özel olarak formüle edilmiş inhibitör paketleri kullanılmalı ve sistem pH'ı 7,0 ile 8,5 arasında tutulmalıdır.
CDU soğutması mevcut hava soğutmalı bir veri merkezine uyarlanabilir mi?
Evet, ancak pratikteki karmaşıklık, tesis suyunun beyaz alanda mevcut olup olmamasına bağlıdır. Soğutulmuş su yükselticileri veri salonu katında değil de mekanik odada sonlanıyorsa, esnek hortum düzenekleri aracılığıyla bağlanan sıralı CDU'lar en az rahatsız edici yolu sunar. CDU kapsamı raf raf genişletilirken CRAC üniteleri artık ısının giderilmesi için çalışır durumda kalabilir. Kompakt sıralı CDU platformları, bu kahverengi alan kullanım durumu göz önünde bulundurularak özel olarak tasarlanmıştır - örneğin DCX HYDRO CDU 12, "sıra içi veya teknik koridor yerleşimi olan herhangi bir veri odası ortamına" uygun olarak tanımlanmaktadır. Borulama işçiliği baskın maliyet değişkenidir; Besleme/dönüş başlıklarını ve hava boşaltma noktalarını içeren önceden borulu CDU platformları kurulum süresini önemli ölçüde azaltabilir.
CDU soğutma sistemleri için hangi yedeklilik düzeyi uygundur?
Uygun artıklık düzeyi, daha geniş veri merkezi katmanı gereksinimlerini yansıtır. Seviye III eşdeğer dağıtımlar (%99,982 çalışma süresi) tipik olarak her bir CDU içinde N 1 pompa yedekliliği kullanır ve bu, bitişik raflara akışı kesintiye uğratmadan bir CDU'nun çevrimdışı duruma getirilmesine olanak tanıyan manifold izolasyon valfleriyle birleştirilir. Seviye IV eşdeğeri dağıtımlar 2N mimarisini kullanır; her biri raf termal yükünün %100'ünü kaldıracak şekilde boyutlandırılmış iki bağımsız CDU dizisi, pompa arızası veya bakımı durumunda otomatik geçiş özelliğiyle. Kısa süreli termal kısıtlamanın bile binlerce GPU genelinde iş tamamlama süresini kısalttığı hiper ölçekli yapay zeka eğitim ortamları için, ek sermaye maliyetine rağmen 2N mimarisi standarttır.
CDU soğutması, hava soğutmasına kıyasla PUE'yi nasıl etkiler?
Sıcak su uyumlu ısı eşanjörleri ve optimum şekilde ayarlanmış bir DC hidrolik güç ünitesiyle çalışan, iyi hizmet veren bir CDU soğutma sistemi, tipik olarak tesis PUE'sini hava soğutmalı eski tesislere özgü 1,4-1,8 aralığından 1,1-1,2'ye düşürür. İyileştirme üç kaynaktan geliyor: enerji yoğun bilgisayar odası klima santrallerinin ortadan kaldırılması, izin verilen daha yüksek besleme suyu sıcaklıkları sayesinde serbest soğutma saatlerinin uzatılması (soğutucu kapalı çalışması) ve sıvı soğutmalı CPU'lar ve GPU'lar artık ısı reddi için aynı hava akışına ihtiyaç duymadığından BT ekipmanı fan gücünün azaltılması. Bazı hiper ölçekli operatörler, ılıman iklimlerdeki yeni sıvı soğutmalı tesisler için PUE değerlerinin 1,05'e yaklaştığını bildirmektedir.
Bir CDU soğutma sisteminin tipik ömrü nedir?
CDU sistemlerindeki plakalı ısı eşanjörleri ve manifold boruları, soğutma sıvısı kimyasının korunduğu ve sistem basıncının tasarım sınırları dahilinde kaldığı varsayılarak, normal çalışma koşulları altında 15-20 yıl hizmet ömrüne sahip olacak şekilde tasarlanmıştır. Daha erken değiştirilmesinin en muhtemel olduğu bileşenler, pompa düzenekleri (manyetik tahrikli DC hidrolik güç üniteleri için genellikle 5-8 yıl yatak ömrü, öngörücü bakımla uzatılabilir) ve hızlı bağlantı kesme bağlantılarındaki elastomerik contalardır (bağlantı frekansına bağlı olarak 2-5 yıl). Kontrol elektroniği ve sensör modülleri genellikle 3-5 yıl garantilidir ve daha eski platform nesilleri için ürün yazılımı desteği sona erdiğinden, 7-10 yıllık bir döngüde değiştirilmeleri gerekebilir.
Bir CDU'nun 100 kW'lık bir AI sunucu rafı için hangi akış hızına ihtiyacı vardır?
İkincil tarafında soğutucu olarak su kullanan 10 K sıcaklık farkına sahip 100 kW'lık bir raf için gerekli kütle akışı yaklaşık 2,4 kg/s veya 144 L/dak'tır. Manifolddaki akış dağıtım kayıpları için %15'lik bir güvenlik marjının eklenmesi, DC hidrolik güç ünitesi spesifikasyonunu CDU çıkışında yaklaşık 165 L/dak'ya getirir. 3 bar'lık tasarım yüksekliğinde (soğuk plaka ve manifold basınç düşüşlerini hesaba katarak), bu, kabaca 820 W'lık bir pompa hidrolik güç gereksinimine karşılık gelir. %65-75 DC hidrolik güç ünitesi verimliliğiyle, pompa grubuna elektrik girişi yaklaşık 1,1-1,3 kW'tır; bu da rafın BT yükünün %1,3'ünden daha azdır; bu da sıvı soğutmanın pompalama ek yükünün, termal faydasına kıyasla ihmal edilebilir olduğunu doğrular.
