Hidrolik Sistemler Kuvvet Açısından Ne İşe Yarar?

Hidrolik sistemler, basıncı kapalı bir sıvı aracılığıyla aktararak mekanik kuvveti iletir, çoğaltır ve hassas bir şekilde kontrol eder. Temel işlev basittir: Küçük bir pistona uygulanan küçük bir kuvvet, büyük bir pistona uygulanan büyük bir kuvvetle aynı basıncı üretir. Çünkü basınç kapalı bir sıvının her yerine eşit olarak dağılır (Pascal Yasası). Bu, hidrolik teknolojisini şimdiye kadar tasarlanmış en verimli mekanik çözümlerden biri haline getiriyor; bir operatörün tek elle kontrol ettiği ekipmanla on binlerce kilogramı hareket ettirebiliyor. Hidrolik Güç Ünitesi (HPU), sistemdeki her aktüatörün bağlı olduğu basınçlı sıvı kaynağı olarak görev yaparak bu sürecin merkezinde yer alır.

Hidrolik Kuvvet Çarpmasının Arkasındaki Fizik

Pascal Yasası, kapalı bir sıvıya uygulanan basıncın her yöne azalmadan iletildiğini belirtir. Matematiksel sonuç, kuvvet çıkışının doğrudan piston alanına göre ölçeklenmesidir. Bir operatör 1 cm² yüzeye sahip bir pistonu 100 N ile ittiğinde ortaya çıkan 100 N/cm² basınç sıvı boyunca yayılır. Bu basınç 50 cm² yüzeye sahip bir çıkış silindirine ulaştığında, Pascal Yasasının gerektirdiğinin ötesinde herhangi bir ek enerji girişi olmadan 5.000 N - 50:1 kuvvet çarpımı sağlar.

Bu sihir ya da bedava bir enerji kaynağı değil. Takas mesafedir: çıkış pistonu, giriş pistonunun kat ettiği mesafenin yalnızca 1/50'si kadar hareket eder. Enerji korunur. Hidroliğin son derece iyi yaptığı şey, kuvveti ve yer değiştirmeyi belirli bir uygulamanın gerektirdiği orana göre yeniden şekillendirmektir; mekanik dişliler bunu çok daha fazla sürtünme kaybı ve yapısal karmaşıklıkla başarır.

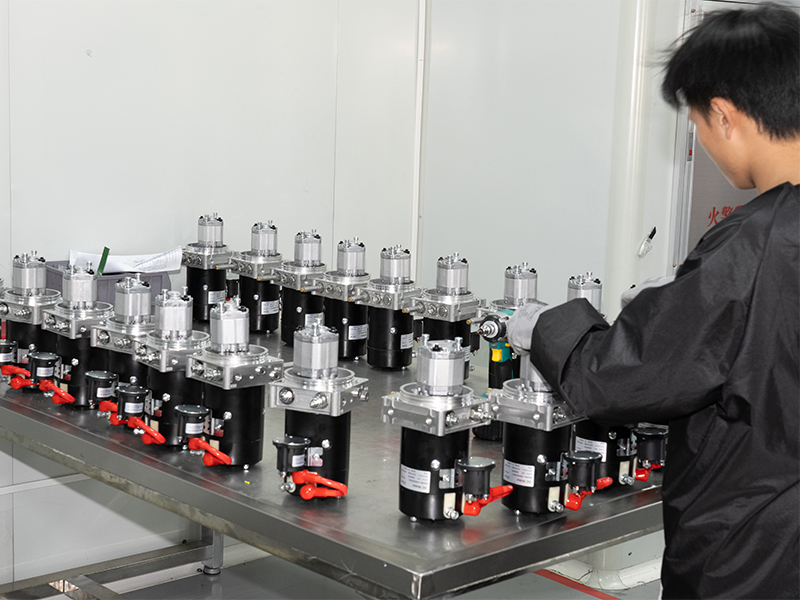

Gerçek bir endüstriyel sistemde, Hidrolik Güç Ünitesi bu basıncı sürekli ve isteğe bağlı olarak üretir. Tipik bir HPU, bir rezervuarı (genellikle 50-500 litre), motorla çalıştırılan bir pompayı, basınç tahliye vanalarını, filtrelemeyi ve soğutma devrelerini birleştirir. Pompa, döner mekanik enerjiyi sıvı basıncına dönüştürür ve bu da genellikle 140 bar ile 350 bar arası çalışma basınçları uygulamaya bağlı olarak. Bu basınç, aktüatörlerin ihtiyaç duyulan her yerde tekrar doğrusal veya dönme kuvvetine dönüştürdüğü depolanmış mekanik potansiyeldir.

Kuvvet, Basınç ve Akış: Kavramları Doğru Tutmak

Yaygın bir kafa karışıklığı noktası, basınç ve akış arasındaki ilişkidir. Basınç (bar veya PSI cinsinden ölçülür) silindirin uygulayabileceği kuvveti belirler. Akış hızı (dakikada litre veya GPM olarak ölçülür) silindirin ne kadar hızlı hareket edeceğini belirler. Hidrolik Güç Ünitesi her ikisini de doğru kombinasyonda sağlamalıdır:

• Düşük akışla yüksek basınç → çok ağır bir yükün yavaş hareketi
• Yüksek akışla daha düşük basınç → daha hafif bir yükün hızlı hareketi
• Yüksek akışlı yüksek basınç → daha büyük bir HPU motor ve pompa gerektiren maksimum güç çıkışı

F = P × A (Kuvvet eşittir Basınç çarpı Silindir Alanı) formülü devredeki her aktüatörü yönetir. Mühendisler bu denklemi tasarım aşamasında silindirleri boyutlandırmak, pompa değerlerini seçmek ve tahliye vanası eşiklerini ayarlamak için kullanır.

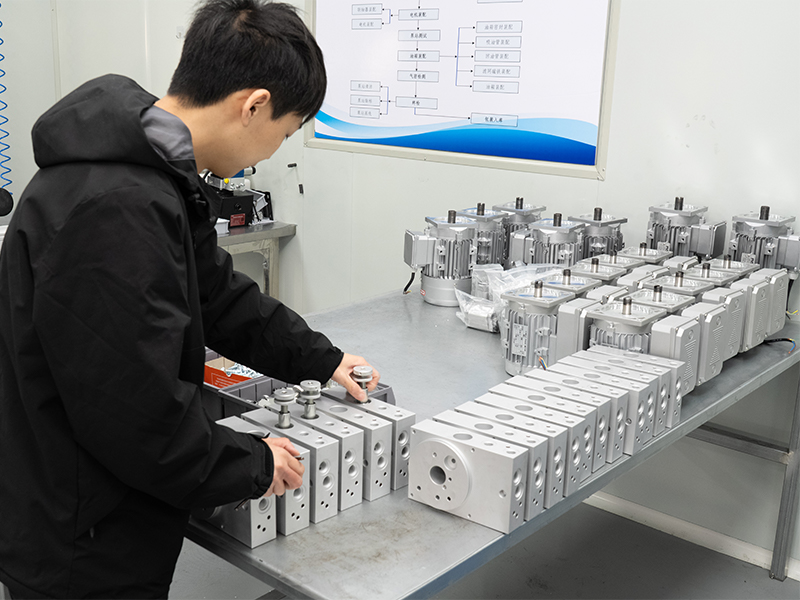

Hidrolik Güç Ünitesinin Gerçekte Zorlamak İçin Yaptığı Şey

Hidrolik Güç Ünitesi sadece bir tanka cıvatalanmış bir pompa değildir. Bir sistem boyunca gücü yönetmedeki rolü aktif ve süreklidir. Bir HPU, kuvvetle ilgili üç parametreyi aynı anda düzenler: mevcut maksimum basınç (ana tahliye vanası tarafından ayarlanır), her devre dalına iletilen çalışma basıncı (bireysel basınç düşürme vanaları tarafından ayarlanır) ve kuvvetin uygulanabileceği hız (akış kontrol vanaları tarafından yönetilir).

Basınç Üretimi ve Tahliyesi

Her Hidrolik Güç Ünitesi, sistemin izin verilen maksimum basıncına ayarlanmış en az bir tahliye vanasına sahiptir. Aktüatör sabit bir yük nedeniyle durduğunda pompa akış sağlamaya devam eder. Tahliye valfi olmadan, mekanik bir arıza oluşana kadar basınç artacaktır. Tahliye vanası fazla akışı rezervuara geri yönlendirir , kapatma kuvveti güvenli bir seviyede. 80 cm² çaplı bir silindiri çalıştıran 200 bar'lık bir sistemde, teorik maksimum kuvvet çıkışı 160.000 N'dir (yaklaşık 16,3 metrik ton) ve bu tavan, operatörün kısıtlamasıyla değil, HPU'nun boşaltma ayarıyla korunur.

Oransal Valfler Aracılığıyla Kuvvet Modülasyonu

Modern hidrolik güç üniteleri, sıfır ile sistem maksimumu arasında sonsuz değişken kuvvet çıkışına izin veren oransal veya servo valfleri giderek daha fazla entegre etmektedir. Açma/kapama yön kontrol valflerinin aksine, oransal valfler bir elektrik sinyaline (tipik olarak 0–10 V veya 4–20 mA) yanıt verir ve makaralarını bu sinyalle doğru orantılı olarak konumlandırır. Sonuç olarak, bir pres, bir döngünün bir aşaması sırasında 5.000 N uygulayabilir ve presleme aşaması sırasında sorunsuz bir şekilde 80.000 N'ye çıkabilir; bunların tümü, mekanik ayarlamalara gerek kalmadan HPU'nun elektronik denetleyicisi tarafından kontrol edilir.

Yüke Duyarlı HPU Tasarımları

Yüke duyarlı bir Hidrolik Güç Ünitesi, aktüatördeki basınç talebini sürekli olarak ölçer ve pompa çıkışını buna uyacak şekilde ayarlar. Yüke duyarlı HPU, her zaman maksimum basınç oluşturmak ve fazlasını bir tahliye vanası üzerinden boşaltmak yerine, yalnızca yükün gerçekten ihtiyaç duyduğu basıncı artı küçük bir marjı (genellikle yük basıncının 20-30 bar üzerinde) üretir. Bu yaklaşım, sabit deplasmanlı sistemlere kıyasla enerji tüketimini %30-50 oranında azaltır değişken yüklü uygulamalarda; mobil ekipmanlarda, enjeksiyonlu kalıplama makinelerinde ve otomatik pres hatlarında önemli bir avantajdır.

Kuvvet Türleri Hidrolik Sistem Yönetimi

Hidrolik sistemler birçok farklı kuvvet kategorisini ele alır ve her birinin anlaşılması, teknolojinin neden havacılık iniş takımlarından tarımsal hasat ekipmanlarına kadar bu kadar çeşitli uygulamalarda ortaya çıktığını açıklar.

Her kuvvet kategorisi özel olarak yapılandırılmış bir Hidrolik Güç Ünitesi ve devre gerektirir. Çekme kuvvetleri gerektiren bir cıvatalama uygulaması, düşük akış hızlarına ve hassas basınç kontrolüne sahip yüksek basınçlı bir HPU'ya (hidrolik cıvata gerdiriciler için genellikle 700-1.000 bar) ihtiyaç duyar. Büyük bir vinç uygulaması, yüksek akışlı bir HPU tarafından beslenen bir hidrolik motordan sürekli yüksek tork çıkışına öncelik verir. Aynı fiziksel prensipler geçerlidir ancak bileşen seçimi önemli ölçüde farklılık gösterir.

Hidrolik Silindirler Basıncı Kullanılabilir Kuvvete Nasıl Dönüştürür?

Hidrolik silindir, akışkan basıncını doğrusal kuvvete dönüştüren en yaygın aktüatördür. Çelik bir namlu, bir piston ve bir çubuktan oluşur. Hidrolik Güç Ünitesinden gelen basınçlı yağ, pistonun bir tarafından girerek pistonu ve çubuğu ters yönde iten net bir kuvvet oluşturur. Üretilen kuvvet doğrudan F = P × A'yı takip eder.

Çift Etkili Silindirlerde Diferansiyel Kuvvet Sorunu

Her iki taraftan da basınç alan çift etkili silindirler, uzatma ve geri çekme sırasında farklı kuvvetler üretir. Uzatma sırasında tüm geçiş alanı (örn. 100 cm²) basınca maruz kalır. Geri çekilme sırasında çubuk, piston yüzeyinin bir kısmını kaplar ve daha küçük bir halka şeklinde alan bırakır (örneğin, çubuğun etkili alanı %35 oranında azaltması durumunda 65 cm²). 200 bar'da uzatma kuvveti 200.000 N'dir; geri çekme kuvveti aynı basınç kaynağından yalnızca 130.000 N'dir. Devre tasarımcıları bu asimetriyi hesaba katmalıdır Hem HPU çıkışını hem de silindiri çevreleyen mekanik yapıyı belirtirken.

Dengeleme Valfleri ve Kuvvet Sınırlaması

Bir silindir asılı bir yükü (kaldırılmış bir vinç bomu, eğilmiş bir damperli kamyon gövdesi, kaldırılmış bir pres plakası) taşıdığında, yerçekimi, hidrolik devrenin direnmesi gereken sürekli bir kuvvet uygular. Dengeleme valfleri, yükün neden olduğu basıncın biraz üzerine ayarlanmış pilotlu çek valflerdir. HPU aktif olarak hareket komutu vermedikçe silindirin hareket etmesini önlerler. Bunlar olmadan, hortum arızası veya valf arızası yüklerin kontrolsüz şekilde düşmesine neden olur. Bu nedenle dengeleme valfleri, isteğe bağlı bir iyileştirme değil, kritik bir kuvvet güvenlik cihazıdır.

Gerçek Dünya Endüstriyel Uygulamalarında Hidrolik Kuvvet

Ders kitaplarında yer alan hidrolikler ile fiili olarak kullanılan sistemler arasındaki fark genellikle gücün değişen koşullar altında nasıl yönetildiğine bağlıdır. Birçok endüstri, hidrolik kuvvet manipülasyonunun pratikte ne kadar başarılı olduğunu göstermektedir.

Metal Şekillendirme ve Damgalama Presleri

Sac metalin derin çekilmesi için kullanılan büyük bir hidrolik pres, 5.000 kN'lik (yaklaşık 500 metrik ton) basınç kuvveti uygulayabilir. Böyle bir presi besleyen Hidrolik Güç Ünitesi tipik olarak 250-350 bar'da çalışır ve tahrik motorunu aşırı boyutlandırmadan şekillendirme stroku sırasında en yüksek akış taleplerini karşılamak için hidrolik akümülatörler içerir. Akümülatörler, basınçlı sıvıyı stroklar arasında depolar ve presin kısa süre içinde maksimum kuvvet talep etmesi durumunda hızla serbest bırakır. Bu, HPU motorunun en yüksek güç yerine ortalama güce göre boyutlandırılmasına olanak tanır ve akümülatörsüz bir sisteme kıyasla motor boyutunu genellikle %40-60 oranında azaltır.

Açık Deniz ve Denizaltı Ekipmanları

Petrol ve gaz kuyularındaki deniz altı patlama önleyiciler (BOP'ler), mekanik erişimin mümkün olmadığı derinliklerde çalışır. Bu bağlamda genellikle Denizaltı Kontrol Modülü olarak adlandırılan Hidrolik Güç Üniteleri, bir kuyu deliğini 690 bar'ı (10.000 PSI) aşan basınçlara karşı kapatan şahmerdanları kapatmalıdır. Şahmerdanların kendileri on milyonlarca Newton'luk çalıştırma kuvvetlerine ihtiyaç duyar. İşten çıkarma tartışılamaz: her deniz altı HPU'su birden fazla bağımsız basınç akümülatörü içerir Uluslararası kuyu kontrol düzenlemelerinin gerektirdiği şekilde, herhangi bir yüzey güç kaynağı olmadan BOP'u en az iki kez çalıştırmaya yetecek kadar depolanmış enerjiye sahip.

Mobil İnşaat Ekipmanları

50 tonluk bir ekskavatör, motorla çalıştırılan hidrolik pompasını bom, kol, kepçe ve dönüş devrelerini aynı anda besleyen mobil bir Hidrolik Güç Ünitesi olarak kullanır. Tipik çalışma basınçları 320 ila 380 bar arasındadır. Kova silindiri tek başına 350-500 kN koparma kuvveti üreterek makinenin sıkıştırılmış, kaya gibi sert toprakları kesmesine olanak tanır. Modern ekskavatörler, her devrenin basınç talebini izleyen ve buna göre pompa deplasmanını ayarlayan elektronik yük algılama kontrolleri kullanır; böylece aşırı büyük bir yüke karşı tam gazda ilerlemek yerine motorun verimlilik zirvesine yakın çalışmasını sağlar.

Havacılık ve Uzay Uçuş Kontrolü Çalıştırma

Ticari uçaklar, uçuş kontrol yüzeylerini yüksek hızda yüzlerce kilonewton'a ulaşabilen aerodinamik yüklere karşı hareket ettirmek için 207 bar'da (3.000 PSI) çalışan hidrolik sistemler kullanıyor (bazı yeni platformlar 345 bar'a (5.000 PSI) çıkıyor). Uçağın motorla çalıştırılan pompaları, acil durum yedeklemesi için elektrik motorlu pompalar ve koçlu hava türbinleri ile desteklenen yerleşik Hidrolik Güç Üniteleri olarak hizmet vermektedir. Buradaki kuvvet sadece büyük değil aynı zamanda pilot girdisiyle tam olarak orantılı olmalıdır; bu nedenle elektrohidrostatik aktüatörler (EHA'lar) (her aktüatöre entegre edilmiş bağımsız hidrolik güç üniteleri) kablolu uçuş yapan uçaklarda giderek daha fazla kullanılmaktadır.

Hidrolik Sistemlerde Kuvvet Kayıpları ve Nasıl Minimize Edilebilir?

Hiçbir hidrolik sistem %100 verimli değildir. Kuvvet ve enerji kayıpları birçok noktada meydana gelir ve iyi tasarlanmış bir Hidrolik Güç Ünitesi, her kaynağa sistematik olarak hitap eder.

Hatlarda ve Vanalarda Viskoz Sürtünme Kayıpları

Yağ borulardan, hortumlardan ve valf geçişlerinden akarken viskoz sürtünme basıncı tüketir. Bu basınç düşüşü, aktüatörün HPU'nun ürettiğinden daha az basınç aldığı anlamına gelir. Hagen-Poiseuille ilişkisi, basınç düşüşünün laminer akışta hızın dördüncü kuvvetiyle arttığını gösterir; bu, boru çapının iki katına çıkarılmasının (ve dolayısıyla akış hızının azaltılmasının) direnci 16 kat azalttığı anlamına gelir. İyi boyutlandırılmış hidrolik hatlar, normal çalışma sırasında sürtünme kayıplarını sistem basıncının %2-3'ünün altında tutmak için hızı basınç hatlarında 2-4 m/s ve dönüş hatlarında 1-2 m/s ile sınırlar.

Contalar ve Valflerdeki Sızıntı Kayıpları

Tüm hidrolik silindirlerde ve valflerde dahili sızıntı vardır; bu yağ, yararlı bir iş yapmadan contaları ve makara boşluklarını atlar. Contaları aşınmış bir silindirde iç sızıntı, pistonun yük altında kaymasına neden olur ve HPU'nun sadece konumu korumak için ek akış sağlayarak sürekli olarak telafi etmesi gerekir. Sağlıklı bir silindirdeki iç sızıntı, nominal basınçta tipik olarak 1-5 mL/dak'dır. ; aşınmış contalar bunu yüzlerce mL/dakika'ya çıkarabilir ve yönlendirilen yağ herhangi bir yükü hareket ettirmeden kinetik enerjiyi ısıya dönüştürdüğü için hem güç kaybına hem de HPU'nun aşırı ısınmasına neden olabilir.

Isıl Kayıplar ve Akışkan Viskozite Değişiklikleri

Sıcaklık arttıkça hidrolik yağının viskozitesi azalır. Doğru çalışma sıcaklığında (tipik olarak 40–60°C) yağ, yeterli yağlama ve kontrol edilebilir sızıntı sağlar. 80°C'nin üzerinde viskozite keskin bir şekilde düşer, sızıntı artar, contanın bozulması hızlanır ve oksidasyon yağın kimyasını bozmaya başlar. Hidrolik Güç Ünitesinin ısı eşanjörü sıvı sıcaklığını bu kabul edilebilir bant dahilinde tutar. Endüstriyel HPU'lar tipik olarak sürekli çalışmada giriş gücünün %25-35'ini ısı olarak reddedecek şekilde boyutlandırılmıştır; bu, sıvıyı basınçlandırmak için harcanan mekanik enerjinin önemli bir bölümünün hiçbir zaman yararlı güç olarak aktüatöre ulaşmadığını hatırlatır.

Hidrolik Kuvvetin Alternatif Teknolojilerle Karşılaştırılması

Hidrolik sistemlerin kuvvetle ne yaptığını anlamak, pnömatik ve elektromekanik alternatiflerle karşılaştırıldığında daha net hale gelir.

• Pnömatik sistemler hidrolik için 140-700 bar'a kıyasla 6-10 bar'da çalışır. Aynı kuvvet çıkışı için pnömatik silindirin çok daha büyük olması gerekir; tipik olarak delik alanının 20-50 katı. Pnömatik, hafif, hızlı ve tekrarlanan görevler için iyi çalışır ancak hidrolik aktüatörlerin kuvvet yoğunluğuna yaklaşamaz.
• Elektrikli lineer aktüatörler (bilyalı vida veya makaralı vida tahrikli) hassas konum kontrolüyle yüksek kuvvetler elde edebilir ancak motordaki termal kısıtlamalarla sınırlıdır. Sürekli olarak 500 kN üreten bir bilyalı vidalı aktüatör, eşdeğer bir hidrolik silindir ve HPU'dan çok daha büyük ve daha ağır bir motor ve tahrik sistemi gerektirir. Aralıklı pik yüklerde, HPU akümülatörleri karşılaştırmanın dışında bırakıldığında boşluk önemli ölçüde daralır.
• Elektro-hidrolik aktüatörler (EHA'lar) her iki teknolojiyi birleştiriyor: bir elektrik motoru, doğrudan aktüatör gövdesine entegre edilen küçük bir pompayı çalıştırarak merkezi hidrolik hatları ortadan kaldırıyor. Bu bağımsız üniteler, enerji verimliliğini artırırken ve dağıtılmış çalıştırma mimarileri için merkezi Hidrolik Güç Ünitesini ortadan kaldırırken, hidroliğin kuvvet yoğunluğu avantajını korur.

Bu karşılaştırmadan çıkan sonuç, hidrolik kuvvet çarpımının güç yoğunluğunda (kuvvet çıkışının sistem hacmi ve ağırlığına oranı) benzersiz kaldığıdır. 1.000 kN üreten bir hidrolik silindirin ağırlığı 80 kg olabilir ve 0,04 m³ yer kaplayabilir. Eşdeğer bir elektromekanik aktüatör birkaç kat daha ağır olacak ve çok daha fazla yer kaplayacaktır.

Belirli Bir Kuvvet İhtiyacı İçin Hidrolik Güç Ünitesinin Seçilmesi

Bilinen bir kuvvet gereksinimi için bir HPU'nun belirtilmesi mantıksal bir sırayı takip eder. Her adım bir öncekinin üzerine inşa edilir ve hesaplamanın başlarındaki hatalar, ekipmanın büyük veya küçük boyutlu olmasına yol açar.

1. Gereken maksimum kuvveti tanımlayın dinamik kuvvetler, sürtünme ve güvenlik faktörleri (tipik olarak hesaplanan yükün 1,25–1,5 katı) dahil olmak üzere her aktüatörde.
2. Çalışma basıncını seçin — daha yüksek basınç, daha küçük silindirlere izin verir ancak daha sağlam contalar, bağlantı parçaları ve hortumlar gerektirir. 200–250 bar yaygın bir endüstriyel denge noktasıdır.
3. Gerekli silindir çapını hesaplayın A = F ÷ P kullanarak. 250 bar'da 500 kN için: A = 500.000 N ÷ 250 N/cm² = 2.000 cm², yaklaşık 504 mm'lik bir delik çapı verir.
4. Gerekli akış hızını belirleyin istenen silindir hızına göre: Q = A × v. 0,05 m/s hızla uzanan 2.000 cm²'lik bir silindir için: Q = 2.000 cm² × 5 cm/s = 10.000 cm³/s = 600 litre/dakika.
5. Tahrik motorunun gücünü hesaplayın : P = (Q × basınç) ÷ verimlilik. 600 L/dak ve 250 bar'da %85 verimlilikle: P ≈ (600/60 × 10⁻³ m³/s × 25.000.000 Pa) ÷ 0,85 ≈ 294 kW.
6. Rezervuarı boyutlandırın — genel kural, dakikada pompa akışının 3–5 katıdır. 600 L/dk'lık bir pompa için rezervuar 1.800-3.000 litre olacaktır.
7. Isı reddi ihtiyaçlarını değerlendirin ve sürekli çalışmada giriş gücünün %25-35'ini ısı olarak işleyebilen bir soğutucu belirtin.

Bu yapılandırılmış yaklaşım, Hidrolik Güç Ünitesinin tam olarak uygulamanın ihtiyaç duyduğu gücü, ne daha fazlasını ne daha azını, çalışma ortamının talep ettiği verimlilik ve güvenilirlik düzeyinde sunmasını sağlar. Büyük boyutlu HPU'lar enerji ve sermaye israfına neden olur; küçük boyutlu üniteler ısınır, tahliye vanalarını sürekli çalıştırır ve zamanından önce arızalanır.

Hidrolik Sistemlerde Kuvvet Ölçümü ve İzleme

Basınç, hidrolik devredeki kuvvetle doğru orantılı olduğundan, sistem basıncının izlenmesi, düşük maliyetle gerçek zamanlı kuvvet verileri sağlar. Silindirin kapak portunun yakınına monte edilen bir basınç dönüştürücü, tam delik alanına etki eden basıncı okur; bu alanla çarpmak uygulanan mevcut kuvveti verir. Modern HPU kontrol panelleri bu ölçümü sürekli olarak entegre eder , mühendislik birimlerinde kuvveti görüntüler ve kuvvet sınırlarının aşılması durumunda alarmları veya kapatmaları tetikler.

Daha sıkı kuvvet doğruluğu gerektiren uygulamalar için (yük testi, malzeme test makineleri, yapısal test donanımları), silindir çubuğuna seri bağlı özel yük hücreleri, silindir contalarındaki veya kılavuz yataklarındaki sürtünme kayıplarından bağımsız olarak doğrudan kuvvet ölçümü sağlar. HPU daha sonra kapalı döngü geri bildirimi alır ve valf teknolojisine ve kontrol cihazı ayarına bağlı olarak komut verilen kuvveti ±%0,5 veya daha iyi bir aralıkta tutacak şekilde basınç çıkışını ayarlar.

Endüstriyel HPU'lardaki durum izleme sistemleri aynı zamanda titreşim işaretleri, sıcaklık eğilimleri ve verimlilik hesaplamaları aracılığıyla kuvveti dolaylı olarak izler. 250 bar üreten ancak başlangıç ​​değerinden %20 daha fazla güç tüketen bir pompa, hacimsel verimliliği azaltan iç aşınmaya işaret eder; bu, giderek daha fazla akışın iş yapmak yerine dahili olarak bypass edildiği anlamına gelir. Bu eğilimi erken yakalamak, plansız kapanmalara yol açan katlanarak artan bozulmayı önler.

Yüksek Kuvvetli Hidrolik Uygulamalarda Güvenlik Hususları

Hidroliği yararlı kılan aynı kuvvet çoğalması, kuvvet kontrolsüz bir şekilde serbest bırakıldığında onları tehlikeli hale getirir. 350 barlık bir sistemdeki hortum arızası, depolanan enerjiyi, 15 cm'yi aşan mesafelerde cilde sıvı enjekte edebilecek bir oranda serbest bırakır; bu, dışarıdan küçük görünen ancak kangreni ve derin doku kontaminasyonundan kaynaklanan amputasyonu önlemek için acil cerrahi müdahale gerektiren yaralanmalara neden olur.

Enjeksiyon tehlikelerinin ötesinde, ağır bir yükü destekleyen silindirden kontrolsüz kuvvet salınımı, yıkıcı mekanik tehlikeler yaratır. Yük tutma uygulamasına hizmet eden her Hidrolik Güç Ünitesi şunları içermelidir:

• Dengeleme valfleri veya pilotla çalıştırılan çek valfler fiziksel olarak mümkün olduğu kadar silindir portlarına yakın monte edilir
• Hidrolik güç olmadan sürekli tutma için mekanik yük kilitleri veya yapısal destekler
• Termal genleşmeyi veya şok yükleri absorbe etmek için her silindirin her iki tarafında basınç tahliye valfleri
• Acil durdurma koşulları sırasında basıncı kontrollü bir şekilde güvenli bir şekilde tahliye eden acil durum basınç boşaltma devreleri
• Hortum düzenekleri, çalışma basıncına göre en az 4:1 güvenlik faktörüne sahip olup, 350 barlık sistemlerde 1.400 bar'ı aşan patlama değerlerine sahiptir

Hidrolikte kuvvet güvenliği bir yenileme seçeneği değil, bir tasarım gereksinimidir. Kontrollü güç aktarımının ilk ilkelerinden yola çıkarak tasarlanan sistemler (düzenlenmiş kaynak olarak Hidrolik Güç Ünitesi ve kontrollü yol olarak uygun şekilde belirlenmiş vanalar, aktüatörler ve hatlar) onlarca yıl boyunca güvenle çalışır. Güvenliği ilk maliyete ikinci planda tutan sistemler, rutin olarak operatörlere zarar verecek ve ekipmanı tahrip edecek şekilde başarısız olur.
