Hidrolik Basınç Nasıl Çalışır? Tam Kılavuz

Hidrolik Basınç Nasıl Çalışır: Kısa Cevap

Hidrolik basınç, kuvveti kapalı, sıkıştırılamaz bir sıvı (neredeyse her zaman yağ) aracılığıyla bir noktadan diğerine ileterek çalışır. Bir pompa, sıvıyı kapalı bir sisteme ittiğinde, basınç oluşur ve temas ettiği her yüzeyde her yöne eşit şekilde etki eder. Bu basınç daha sonra bir silindire veya motora yönlendirilir ve burada tekrar mekanik kuvvete veya dönüşe dönüşür. Sonuç, devasa yükleri nispeten kompakt ekipmanlarla taşıma yeteneğidir.

Temel prensip Pascal Yasasıdır: Kapalı bir sıvıya uygulanan basınç, o sıvının her tarafına azalmadan iletilir. Matematiksel olarak ifade edilirse, P = F/bir; burada P, paskal veya psi cinsinden basınçtır, F, newton veya pound cinsinden uygulanan kuvvettir ve A, metrekare veya inç kare cinsinden alandır. Bu ilişki, bir sistemin silindirin alanını değiştirerek kuvveti önemli ölçüde artırabileceği veya azaltabileceği anlamına gelir; küçük bir pompa koluna basan 70 kg'lık bir teknisyenin 20 tonluk bir presi kaldırabilmesiyle aynı nedenden dolayı.

Fabrika preslerinden inşaat ekskavatörlerine kadar her endüstriyel hidrolik sistem aynı olaylar zincirine dayanır: Hidrolik Güç Ünitesi (HPU) basınçlı sıvı üretir, kontrol valfleri bunu yönlendirir ve aktüatörler onu işe dönüştürür. Her adımı anlamak, yüksek kuvvet yoğunluğunun ve hassas kontrolün önemli olduğu yerlerde neden hidroliğin tercih edilen seçenek olmaya devam ettiğini ortaya koyuyor.

Pascal Yasası: Her Hidrolik Sistemin Arkasındaki Fizik

Blaise Pascal, akışkanlar mekaniği yasasını 1653'te formüle etti, ancak bunun mühendislik sonuçları ancak 19. ve 20. yüzyıllarda hassas contaların ve yüksek mukavemetli çelik boruların geliştirilmesiyle tam olarak kullanılabilir hale geldi. Temel fikir aldatıcı derecede basittir: Sıvılar normal çalışma basınçları altında anlamlı bir şekilde sıkışmaz, dolayısıyla bir noktaya uyguladığınız herhangi bir kuvvet, sistemdeki diğer tüm noktalara anında ve eşit bir şekilde yayılır.

Temel iki silindirli bir örneği düşünün. Alanı 1 cm² olan bir pistona 100 N kuvvet uygularsanız ortaya çıkan basınç 100 N/cm² = 1 MPa olur. Bu küçük silindiri sıvı dolu bir boru aracılığıyla 100 cm² alana sahip daha büyük bir silindire bağlayın; aynı 1 MPa basınç 100 cm² yüzeyin tamamına etki ederek 10.000 N'lik bir çıkış kuvveti üretir. Sistem, herhangi bir ek enerji girişi olmaksızın kuvveti 100 kat artırmıştır. Takas yer değiştirmedir: Büyük pistonu sadece 1 mm hareket ettirmek için küçük pistonun 100 mm hareket etmesi gerekir. Enerji korunur; kuvvet, hız ve vuruş pahasına artırılır.

Bu kuvvet çarpma prensibi, ağırlığın ve kompaktlığın bir arada önemli olduğu her yerde hidroliğin ortaya çıkmasının nedenidir. 8 barda (0,8 MPa) çalışan bir pnömatik silindir, hava basıncı sınırlı olduğundan orta düzeyde bir kuvvet üretir. Tipik bir endüstriyel çalışma basıncı olan 250 bar'da (25 MPa) çalışan bir hidrolik silindir, aynı delik boyutundan yaklaşık 30 kat daha fazla kuvvet sağlar.

Hidrolik Sistemin Temel Bileşenleri

Tam bir hidrolik devre birbirine bağlı birçok bileşenden oluşur. Her biri belirli bir rol oynar ve herhangi bir bağlantıdaki zayıflık (yıpranmış bir conta, küçük boyutlu bir valf, kirlenmiş bir rezervuar) tüm sistemin performansını düşürür.

Rezervuar

Rezervuar, çalışma sıvısını depolar ve sıvı yeniden sirküle edilmeden önce hava kabarcıklarının ve ısının dağılmasına izin verir. Endüstriyel rezervuarlar, yeterli bekleme süresi sağlamak için pompanın dakika başına akış hızının kabaca 2-3 katı kadar boyutlandırılmıştır. 50 L/dk'lık bir pompa tipik olarak 100-150 L'lik bir rezervuarla eşleşir. Rezervuarda ayrıca havalandırma filtreleri, seviye gözetleme camı, tahliye tapaları ve çoğu zaman bir sıcaklık göstergesi bulunur; bu da onu devrenin sağlık izleme merkezi haline getirir.

Hidrolik Pompa

Pompa doğrudan basınç oluşturmaz; akış yaratır. Basınç yalnızca akış dirençle karşılaştığında (bir yük, bir valf veya tıkalı bir yol) gelişir. Endüstriyel ve mobil uygulamalarda üç pompa tipi hakimdir:

• Dişli pompalar — basit, düşük maliyetli, yaklaşık 250 bar'a kadar olan basınçlara uygundur. Yalnızca sabit yer değiştirme.
• Kanatlı pompalar — Dişli pompalardan daha sessizdir, yaklaşık 175 bar'a kadar orta basınçtadır, hacimsel verimliliği iyidir.
• Pistonlu pompalar — en yüksek verimlilik, 350–700 bar kapasiteli, değişken deplasman mümkündür, zorlu endüstriyel ve mobil kullanım için tercih edilir.

Değişken deplasmanlı pistonlu pompalar, bir Hidrolik Güç Ünitesinde özellikle değerlidir çünkü talep düştüğünde çıkışı otomatik olarak azaltırlar, kısmi yük döngüleri sırasında enerji tüketimini ve ısı üretimini azaltırlar.

Kontrol Vanaları

Valfler bir hidrolik devrenin sinir sistemidir. Yön kontrol valfleri (DCV'ler), akışı hangi aktüatörün ihtiyaç duyduğu yere yönlendirir. Basınç tahliye vanaları (PRV'ler), bileşenleri aşırı yükten korumak için maksimum sistem basıncını (tipik olarak tepe çalışma basıncının %10-15 üstüne ayarlanır) sınırlar. Akış kontrol valfleri, akışkanın aktüatöre girme veya aktüatörden çıkma hızını ölçer ve aktüatör hızını doğrudan kontrol eder. Çek valfler geri akışı önler. Oransal ve servo valfler, hassas uygulamalarda 0,01 mm'den daha iyi konumlandırma tekrarlanabilirliği ile kapalı devre konum veya kuvvet düzenlemesine olanak tanıyarak hassas elektronik kontrol sağlar.

Aktüatörler

Aktüatörler hidrolik enerjiyi tekrar mekanik işe dönüştürür. Doğrusal silindirler itme veya çekme kuvveti üretir; Döner hidrolik motorlar tork ve dönüş üretir. Silindir çıkış kuvveti F = P × A olarak hesaplanır, dolayısıyla 200 barda (20 MPa) çalışan 100 mm çaplı bir silindir (alan ≈ 78,5 cm²) gelişir yaklaşık 157.000 N — veya 16 ton — itme kuvveti . Eşdeğer boyuttaki bir elektrikli servo motordan gelen bu düzeydeki kuvvet, birkaç kat daha büyük ve daha ağır bir motor gerektirir.

Filtreler ve Sıvı Şartlandırma

Kirlenme, hidrolik bileşen arızasının en büyük nedenidir; akışkan gücü endüstrisi verilerine göre tüm erken arızaların tahminen %70-80'inden sorumludur. Dönüş hattı filtreleri, emme süzgeçleri ve hat dışı böbrek döngüsü filtreleme sistemleri temizlik seviyelerini korur. Servo valf uygulamaları genellikle ISO temizlik sınıfı 16/14/11 veya daha iyisini gerektirir; bu, mililitre sıvı başına 4 µm'den büyük 1.300'den az parçacık anlamına gelir.

Hidrolik Güç Ünitesi Nedir ve Neden Önemlidir?

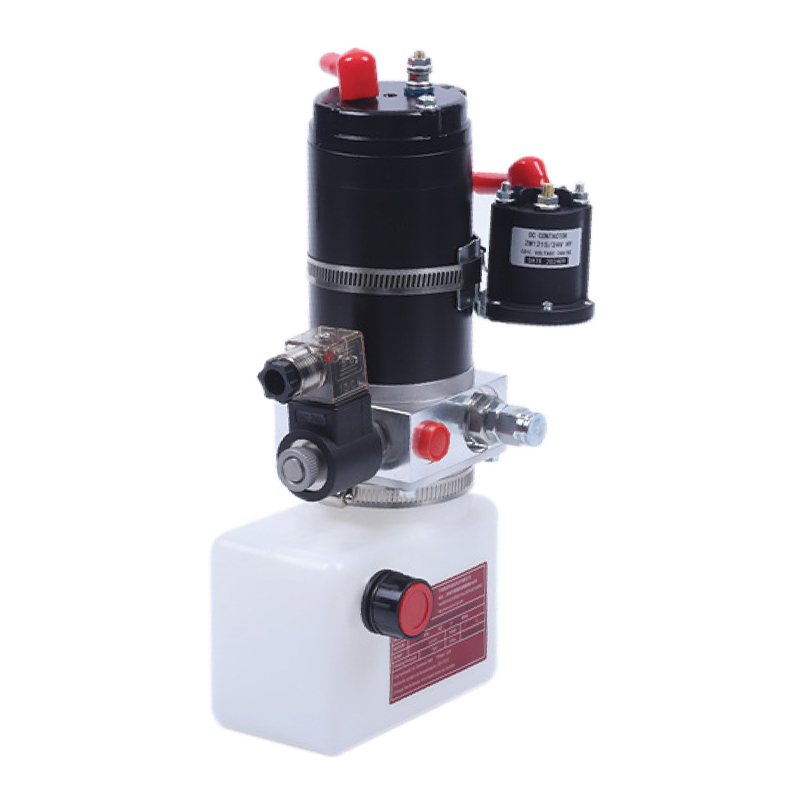

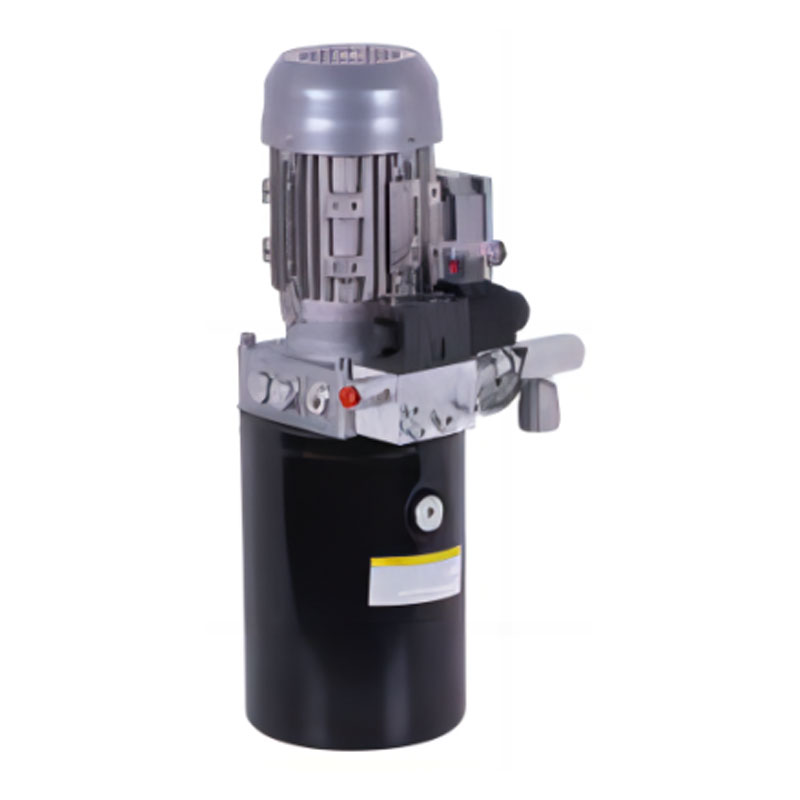

A Hidrolik Güç Ünitesi (HPU) Bazen hidrolik güç ünitesi olarak da adlandırılan, rezervuarı, pompayı, ana taşıyıcıyı (elektrik motoru veya içten yanmalı motor), basınç tahliye valfini, filtreyi, ısı eşanjörünü ve enstrümantasyonu tek bir paket ünitede birleştiren bağımsız bir düzenektir. HPU, bu bileşenleri bir makine çerçevesine dağıtmak yerine, bunları bir birim olarak kurulabilen, bakımı yapılabilen ve değiştirilebilen tek bir mühendislik sisteminde birleştirir.

HPU'lar, 1-5 kW üreten ve 70-150 bar'da çalışan kompakt tezgah üstü ünitelerden, 400 bar'ın üzerindeki basınçlarda çelik fabrikası preslerini çalıştıran multi-megawatt'lık endüstriyel güç ünitelerine kadar çeşitlilik gösterir. Orta sınıf bir endüstriyel Hidrolik Güç Ünitesi, 30 kW'lık bir elektrik motorunu 45 cc/devir eksenel pistonlu pompayla, 200 L'lik bir rezervuarla, yağ sıcaklığını 45–55°C'de tutan su soğutmalı bir ısı eşanjörüyle ve 10 µm'lik bir dönüş hattı filtresiyle eşleştirebilir; bunların tümü entegre damlama tepsisine sahip toz kaplı çelik taban çerçevesi üzerine monte edilmiştir.

Bir HPU Seçerken Değerlendirilmesi Gereken Temel Özellikler

HPU tasarımı ayrıca yedeklilik ile ilgili seçimleri de içerir. Kritik prosesler (açık deniz platform kontrol sistemleri, çelik haddehaneleri, uçak yer destek ekipmanları) sıklıkla iki pompalı çift yönlü Hidrolik Güç Üniteleri kullanır; bu ünitelerden biri çalışır ve diğeri otomatik geçiş sırasında beklemede kalır. Bu ortamlardaki kesinti maliyetleri saat başına onbinlerce doları aşabilir ve bu da önemli sermaye maliyetine rağmen yedekliliği ekonomik açıdan rasyonel hale getirir.

Basınç Nasıl Oluşur, Dengelenir ve Kontrol Edilir?

Basıncın yalnızca statik formülünü değil, dinamik davranışını da anlamak, hidrolik sistemleri tasarlayan veya sorunlarını gideren herkes için çok önemlidir. Basınç basitçe devreye girmez. Pompa tipine, valf tepki hızına, hat uzunluklarına ve sıvının sıkıştırılabilirliğine bağlı olarak yükselir, zirve yapar, salınır ve dengelenir.

Basınç Yükselmeleri ve Su Çekici

Yön valfi hızlı bir şekilde kapandığında, hareket eden sıvının momentumunun gidecek hiçbir yeri yoktur. Sonuç, 5 milisaniyeden kısa sürede kararlı durum çalışma basıncının 2-5 katına ulaşabilen geçici bir basınç değişimidir (bir ani yükseliş). 200 bar'da çalışan bir sistem, 500 bar'ın üzerindeki geçici tepe noktalarını görebilir. Bu sivri uçlar hortum bağlantılarını yorar, manifold bloklarını kırar ve tekrarlanan döngülerde contaları tahrip eder. Tasarımcılar bunları basınç akümülatörleri (enerji artışını emen), yavaş kapanan valfler veya kontrollü açılma hızlarına sahip pilotla çalıştırılan çek valflerle karşılar.

Basınç Tahliye Vanasının Rolü

Her hidrolik sistemde, en zayıf bileşenin nominal basıncının altına ayarlanmış bir basınç tahliye vanası (PRV) bulunmalıdır. Pompa hala çalışır durumdayken aktüatör strok sonuna ulaşırsa, aksi takdirde basınç bir şeyler patlayana kadar artacaktır. PRV, basınç ayar noktasını aştığında, akışı tanka geri atlayarak açılır. Bu normal bir çalışma koşulu değildir; sürekli açılan bir PRV, enerjiyi ısı olarak boşa harcar ve sistem tasarımında veya operasyonel bir soruna işaret eder. Doğru tasarım, PRV akışını yalnızca gerçek aşırı yük olayları sırasında yönlendirir ve çoğu zaman kapalı tutar.

Akümülatörler: Hidrolik Enerjinin Depolanması

Hidrolik akümülatör, hidrolik sıvıdan bir kese, piston veya diyaframla ayrılmış, önceden doldurulmuş bir gaz (neredeyse her zaman nitrojen) içeren bir basınçlı kaptır. Sistem basıncı gaz ön dolumunu aştığında sıvı gazı sıkıştırır ve enerjiyi depolar. Basınç düştüğünde (talep artışı veya pompa arızası sırasında) gaz genleşir ve sıvıyı tekrar devreye iter. Akümülatörler üç ana işleve hizmet eder: azami talebin desteklenmesi için enerji depolama, güvenli kapatma işlemi için acil durum basınç beslemesi ve titreşim sönümleme. 150 bar'a önceden şarj edilmiş 20 L'lik bir torbalı akümülatör, sistem basıncında 8-12 L'lik kısa bir akış takviyesi sağlayabilir; bu, pompa kaybından sonra bile güvenlik açısından kritik bir valf hareketini tamamlamaya yeterlidir.

Hidrolik Sıvı: Her Şeyin İşe Yaramasını Sağlayan Ortam

Bir hidrolik sistemdeki akışkan basit bir kuvvet aktarım aracı değildir. Pompanın, vanaların ve aktüatörlerin içindeki her hareketli yüzeyi aynı anda yağlar, sıcak noktalardan ısıyı uzaklaştırır, metal yüzeyleri korozyondan korur ve kirletici parçacıkları bir filtreye ulaşana kadar askıya alır. Yanlış sıvının seçilmesi veya bozulmasına izin verilmesi, bileşenlerin neredeyse tüm diğer faktörlerden daha hızlı bir şekilde yok olmasına neden olur.

Viskozite ve Sıcaklığa Bağlılığı

Viskozite en kritik akışkan özelliğidir. Çoğu endüstriyel Hidrolik Güç Ünitesi, 40°C'de 46 centistokes (cSt) viskozite derecesi olan ISO VG 46 mineral yağını belirtir. Sıcaklık 80°C'ye yükseldikçe viskozite kabaca 12 cSt'ye düşer; 20°C'de 100 cSt veya daha yüksek olabilir. Minimum viskozitenin altında çalışmak metalin metale temasına ve hızlı aşınmaya neden olur; maksimum viskozitenin üzerinde çalışmak kavitasyona, yavaş tepkiye ve yüksek pompa giriş vakumuna neden olur. Çoğu sistem, optimum denge için pompa girişinde 25-54 cSt'yi hedefler.

Akışkan Çeşitleri ve Uygulamaları

• Mineral yağ (ISO VG 32–68) — En yaygın olanı, iyi kayganlık ve stabiliteye sahip, uygun maliyetli, yangına dayanıklı değil.
• Su-glikol (HF-C) — yangına dayanıklıdır, fırınların ve basınçlı döküm makinelerinin yakınında kullanılır, mineral yağa kıyasla pompa ömrünü %30-40 azaltır.
• Fosfat esteri (HF-D) - uçaklarda ve enerji üretiminde kullanılan mükemmel yangın direnci; özel sızdırmazlık malzemeleri (EPDM, PTFE) ve özel sıvı kullanımı gerektirir.
• Biyobozunur esterler (HETG, HEES) — ormancılık, denizcilik ve gıda işleme gibi çevreye duyarlı alanlarda kullanılır; toprakta 28 gün boyunca biyolojik olarak parçalanır; tipik olarak madeni yağın maliyetinin 3-5 katı.
• Yüksek su içerikli sıvılar (HWCF, %95 su) — çok düşük maliyetlidir ve yangına dayanıklıdır, ancak zayıf yağlama, bileşenlerin zayıflamasını ve sık sık sıvı değişimini gerektirir.

Sıvı Kirliliği ve İzleme

Parçacık sayaçları, nem sensörleri ve viskozite analizörleri artık durum izleme programlarının bir parçası olarak daha büyük Hidrolik Güç Ünitelerine rutin olarak kurulmaktadır. Dönüş hattı sıvısını örnekleyen çevrimiçi parçacık sayaçları, bozulan bir pompa yatağını, felaketle sonuçlanacak şekilde arızalanmadan haftalar önce tespit edebilir; bu, acil kapatmalar yerine planlı bakım pencerelerine dönüşür. Mineral yağdaki %0,05'in üzerindeki su içeriği, sıvıyı emülsifiye eder, yatak yüzeylerindeki yağ filmini tahrip eder ve paslanmaya neden olur. 500 ppm (%0,05) suyun bile makaralı rulman yorulma ömrünü %75'e kadar azalttığı gösterilmiştir.

Hidrolik Sistem Çeşitleri ve Farklılıkları

Tüm hidrolik sistemler aynı şekilde yapılandırılmamıştır. Devre mimarisi, gücün ne kadar verimli kullanıldığını, sistemin ne kadar duyarlı olduğunu ve birden fazla aktüatörün eş zamanlı taleplerini nasıl karşıladığını belirler.

Açık Merkez ve Kapalı Merkez Sistemler

Açık merkezli bir sistemde, hiçbir aktüatör hareket etmediğinde sıvı, yön valfleri aracılığıyla sürekli olarak tanka geri döner. Bu basit ve ucuzdur ancak sürekli olarak enerji israfına neden olur. Kapalı merkezli bir sistemde, aktüatörler boştayken pompa çıkışı hiçbir işe yaramaz; bu nedenle pompanın ya boşaltılması, durdurulması ya da sistemin, çıkışı sıfıra yakın akışa düşüren basınç dengelemeli değişken deplasmanlı bir pompayla donatılması gerekir. Modern endüstriyel HPU'lar neredeyse yalnızca değişken deplasmanlı pompalara sahip kapalı merkezli devreler kullanır Sabit deplasmanlı açık merkezli alternatiflere kıyasla boşta güç tüketimini %60-85 oranında azaltır.

Yük Algılama Sistemleri

Yüke duyarlı (LS) bir hidrolik sistem, en yüksek talepli aktüatörün gerektirdiği basıncı sürekli olarak izler ve pompaya, bu talebi artı küçük bir marjı (genellikle yük basıncının 15-25 bar üzerinde) karşılamaya yetecek kadar basınç ve akış sağlaması için komut verir. Pompa asla gereğinden fazla çalışmaz. Yük algılama sistemleri, yükün saniyeden saniyeye önemli ölçüde değiştiği ve yakıt verimliliğinin işletme ekonomisini doğrudan etkilediği modern mobil ekipmanlarda (ekskavatörler, vinçler, tarım makineleri) standarttır. Yüke duyarlı bir ekskavatör, aynı görev döngüsünde eşdeğer bir sabit basınçlı makineye göre %15-25 daha az yakıt tüketebilir.

Elektro-Hidrolik Sistemler

Elektro-hidrolik sistemler, mekanik veya pilot-hidrolik valf aktivasyonunun yerini elektronik solenoidler, oransal valfler veya PLC'ler veya özel hareket kontrolörleri tarafından kontrol edilen servo valfler ile değiştirir. Bu, programlanabilir kuvvet ve konum profillerine, veri kaydına, arıza teşhisine ve endüstri otomasyon ağlarıyla entegrasyona olanak tanır. Enjeksiyon kalıplama makinelerinde, elektro-hidrolik servo kontrol, enjeksiyon basıncını ±1 bar ayar noktası dahilinde ve konumu 0,05 mm dahilinde tutar; ürün kalitesini ve tekrarlanabilirliğini dönüştüren yetenekler. Bu kurulumlardaki Hidrolik Güç Ünitesi tipik olarak değişken hızlı tahrikli (VSD) motorları içerir; burada elektrik motorunun hızı doğrudan takip eder ve sabit hızlı HPU tasarımlarına kıyasla enerji kullanımını %30-50 oranında daha da azaltır.

Hidrolik Basıncın Vazgeçilmez Olduğu Gerçek Dünya Uygulamaları

Hidrolik basınç çoğu insanın düşündüğünden daha geniş bir endüstri yelpazesinde ortaya çıkar. Hidroliğin sağladığı kuvvet yoğunluğu ve kontrol edilebilirlik, karşılaştırılabilir maliyet ve ölçekte başka hiçbir teknoloji tarafından kopyalanamaz.

• İnşaat ve hafriyat — 20 tonluk bir ekskavatör, 150 kN'nin üzerinde kazma kuvveti uygulamak için 350 bar'da hidrolik basınç kullanır. Bom, arm, kepçe ve dönüş fonksiyon setinin tamamı, makine şasisine entegre edilmiş tek bir Hidrolik Güç Ünitesi tarafından çalıştırılır.
• Endüstriyel presleme ve şekillendirme — Hidrolik metal şekillendirme presleri 100 ila 80.000 ton kuvvette çalışır. 5.000 tonluk bir dövme presinin, eşdeğer büyüklükteki başka bir teknolojiyle fiziksel olarak imkansız olduğu ortaya çıktı.
• Açık denizde petrol ve gaz — Deniz altı hidrolik kontrol sistemleri, 3.000 m'yi aşan su derinliklerinde patlama önleyicileri ve Noel ağacı vanalarını harekete geçirmek için 690 bar'a kadar çalışır. Yüzey HPU'su tam yedeklilik ve sürekli izleme ile tasarlanmıştır.
• Havacılık ve uzay — Ticari uçak hidrolik sistemleri tipik olarak 207 bar'da (3.000 psi) çalışır; yeni nesil uçaklar ise boru ve aktüatör ağırlığını azaltmak için 345 bar'a (5.000 psi) çıkar. Uçuş kontrol yüzeyleri, iniş takımları ve frenlerin tümü hidrolik basınca bağlıdır.
• Çelik ve metallerin işlenmesi — Haddehaneler, rulo aralığını 10 µm dahilinde tutmak için şerit kalınlığını doğrudan kontrol eden hidrolik boşluk kontrolünü (HGC) kullanır. Haddehanelere yönelik HPU'lar 250–350 barda 1.000–5.000 L/dak. kapasite sağlayabilir.
• Denizcilik ve gemi yapımı — Büyük gemilerdeki dümen dişlisi sistemleri, yüzlerce ton ağırlığındaki dümenleri döndürmek için hidrolik şahmerdanlar kullanır. Kargo gemilerindeki ambar kapağı ve vinç sistemleri tamamen hidrolik olarak çalışmaktadır.
• Enjeksiyon kalıplama — Büyük enjeksiyonlu kalıplama makinelerindeki hidrolik bağlama kuvvetleri 5.000 ton veya daha fazlasına ulaşır ve kalıp yarılarını erimiş plastiğin 2.000 bar'a kadar olan enjeksiyon basıncına karşı kapalı tutar.

Yaygın Hidrolik Basınç Sorunları ve Kök Nedenleri

Bir hidrolik sistem düşük performans gösterdiğinde veya arızalandığında, belirtiler genellikle yüzeyde benzer görünür (yavaş aktüatörler, düzensiz hareket, aşırı gürültü, aşırı ısınma) ancak temel nedenler farklıdır. Yanlış teşhis, asıl sorun olmayan pahalı bileşenlerin değiştirilmesine yol açar.

Düşük veya Kararsız Basınç

Olası nedenler arasında, yüksek iç sızıntıya sahip aşınmış bir pompa (hacimsel verimliliği kontrol edin; pistonlu pompada %85'in altındaki herhangi bir şey aşınmayı gösterir), çok düşük ayarlanmış veya kısmen açık sıkışmış bir basınç tahliye valfi, çapraz port sızıntısına neden olan dahili valf makarası aşınması veya sıvıyı pistonun yüksek basınç tarafından çubuk tarafına atlayan silindir contası arızası yer alır. Devrenin her aşamasında (pompa çıkışı, valf sonrası, aktüatörde) sistematik bir basınç testi, arızayı hızlı bir şekilde izole eder.

Aşırı Isı

65–70°C'nin üzerindeki hidrolik sıvısı hızla bozulur. Sıvı ömrü, 60°C'nin üzerine çıkan her 10°C'de yarıya iner. Isı üretimi her zaman bir kısıtlamadaki basınç düşüşünden kaynaklanır (kısmen kapalı bir vana, tıkalı bir filtre, küçük boyutlu bir hat veya çok sık açılan bir tahliye vanası). Eğer ısı eşanjörü sürekli olarak kapasitede çalışıyorsa, sistemde temel bir enerji verimliliği sorunu vardır. sadece soğutma sorunu değil. Değişken deplasmanlı pompalar, yüke duyarlı kontroller ve uygun boyuttaki hatlar temel nedeni ele alır; daha büyük bir soğutucu eklemek yalnızca semptomu tedavi eder.

Kavitasyon ve Havalandırma

Kavitasyon, yerel sıvı basıncı buhar basıncının altına düştüğünde meydana gelir ve basınç düzeldiğinde şiddetli bir şekilde patlayan buhar kabarcıkları oluşturur; teneke kutudaki çakıl gibi gürültü üretir ve metal yüzeyleri saatte birkaç mikron oranında aşındırır. Havalandırma, rezervuar köpüğünden, sızıntı yapan bir emme hattı bağlantısından veya düşük sıvı seviyesinden hava kabarcıkları oluşmasına neden olur. Her iki durum da pompaları hızla tahrip eder ve süngerimsi, öngörülemeyen aktüatör davranışına neden olur. 0,3 bar'ın (225 mmHg) üzerindeki pompa giriş vakumu, yeni başlayan kavitasyon riskinin güvenilir bir erken uyarı göstergesidir.

Dış Sızıntı

Silindir çubuğu contalarında, hortum bağlantılarında ve valf gövdesi yüzeylerinde conta arızası en görünür hidrolik sorundur. Küçük bir dış sızıntı bile (saniyede 1 damla) kabaca günde 2-3 litreye ve yılda 700 litrenin üzerine çıkar. Sıvı maliyetinin ötesinde, dış sızıntılar yangın tehlikeleri (sıcak bir yüzeye püskürtülen yağ, mineral yağ için yaklaşık 150°C'de tutuşur), çevre kirliliği ve kayma tehlikeleri oluşturur. Sızdırmazlık arızalarının çoğu aşırı basınç geçici durumlarından, conta elastomerlerine saldıran kirlenmiş sıvıdan veya sıvı türü için yanlış conta malzemesi seçiminden kaynaklanır.

Modern Hidrolik Güç Ünitelerinde Enerji Verimliliği

Hidrolik, elektrikli tahriklere kıyasla düşük enerji verimliliği nedeniyle tarihsel olarak eleştirilmiştir. Bu eleştiri, pompanın talebe bakılmaksızın tam kapasitede çalıştığı sabit deplasmanlı, sabit hızlı sistemler için geçerliydi. Modern Hidrolik Güç Ünitesi tasarımları, değişken deplasmanlı pompalar, değişken hızlı tahrik motorları, yüke duyarlı kontroller ve rejeneratif devreler aracılığıyla bu boşluğu önemli ölçüde kapattı.

Servo motoru sabit deplasmanlı bir pompayla birleştiren servo kontrollü değişken hızlı hidrolik sürücü, hidroliğin kuvvet yoğunluğunu, uyumluluğunu ve aşırı yük toleransını korurken birçok görev döngüsünde doğrudan elektrikli sürücünün enerji verimliliğiyle eşleşebilir. Enjeksiyon kalıplamada, VSD-HPU güçlendirme projeleri, 18-36 aylık geri ödeme süreleri ile eski sabit hızlı HPU kurulumlarına kıyasla sürekli olarak %40-60 oranında enerji tasarrufu göstermektedir.

Rejeneratif hidrolik devreler, silindirin geri çekilmesi sırasında enerjiyi yeniden yakalar; özellikle ağır bir şahmerdanın yer çekimi altında alçaldığı dikey pres uygulamalarında değerlidir. Sistemler, geri dönüş akışını pompa miline bağlı bir hidrolik motor aracılığıyla yönlendirerek, geleneksel bir devrenin tahliye vanasına ısı olarak aktaracağı potansiyel enerjinin %20-40'ını geri kazanır.

Hidrolik akümülatör aynı zamanda verimlilikte de rol oynar: Uygun boyuttaki bir akümülatör, düşük talep dönemlerinde enerjiyi depolayıp talebin en yüksek olduğu zamanlarda serbest bırakarak, daha küçük, daha verimli bir HPU'nun aynı zirve yüke hizmet etmesine olanak tanır; hem sermaye maliyetini hem de enerji maliyetini aynı anda azaltır.

Hidrolik Sistem Ömrünü Uzatan Bakım Uygulamaları

Bakımı iyi yapılan bir hidrolik sistem düzenli olarak 20-30 yıllık üretken bir ömre sahiptir. İhmal edilen sistemler, genellikle pahalı yan hasarlarla erken arızalanır; aynı arıza durumunda alt valfleri yok eden kavitasyonlu bir pompa veya kendi deliğini çizen ve aşındırıcı talaşı bir sonraki bileşene aktaran kirlenmiş bir servo valf.

1. Her 500-1.000 çalışma saatinde sıvı örneklemesi ve analizi — Parçacık sayısı, su içeriği, viskozite, asit sayısı ve aşınan metal konsantrasyonları, sorunlar arızaya dönüşmeden önce tüm durum öyküsünü anlatır.
2. Filtre elemanının yalnızca takvim planına göre değil, diferansiyel basınç göstergesinde değiştirilmesi — Hafif yüklü bir sistem, değişiklikler arasında 2.000 saat çalışabilir; Ağır yüklü bir sistemin 500 saatte değişiklik yapması gerekebilir.
3. Rezervuar inspection and cleaning at every major fluid change — Çamur ve vernik rezervuar duvarlarında ve drenaj tapalarında birikerek parçacıkların taze sıvıya karışmasına neden olur.
4. Her 6 ayda bir hortum muayenesi — hidrolik hortumun görünümünden bağımsız olarak sınırlı bir yorulma ömrü vardır. Çoğu üretici, üretim tarihinden itibaren maksimum 6 yıl veya hizmette 4 yıl (hangisi önce gelirse) önerir.
5. Yıllık basınç tahliye vanası testi — PRV'ler sürüklenebilir, yapışabilir veya takırdayabilir. Ayar noktasının 20 bar altında açılan bir PRV, enerji israfına neden olur ve sistem performansını sınırlandırır; kapalı kalan bir tanesi, aktüatörün durması sırasında sistemde aşırı basınca izin verir.
6. Çalışma sırasında termal görüntüleme — Kızılötesi kameralar, kısmen tıkanmış vanalardaki, yüksek dirençli bağlantılardaki veya sıcaklık göstergelerinin tek başına tespit edemeyeceği ısı eşanjörü kirlenmesindeki sıcak noktaları hızlı bir şekilde tespit eder.

Hidrolik Güç Ünitesinin proaktif bakımı neredeyse her zaman reaktif onarımdan daha ucuzdur. 200 kW'lık bir HPU'da pompanın değiştirilmesi, parça ve işçilik olarak 8.000-15.000 £'a mal olabilir. Parçaları ve mühendisleri beklerken meydana gelen plansız kesintiler sırasındaki üretim kaybı, sürekli proses endüstrilerinde genellikle günde 50.000 £'u aşıyor; bu da agresif önleyici bakım programlarını bile son derece uygun maliyetli hale getiriyor.
