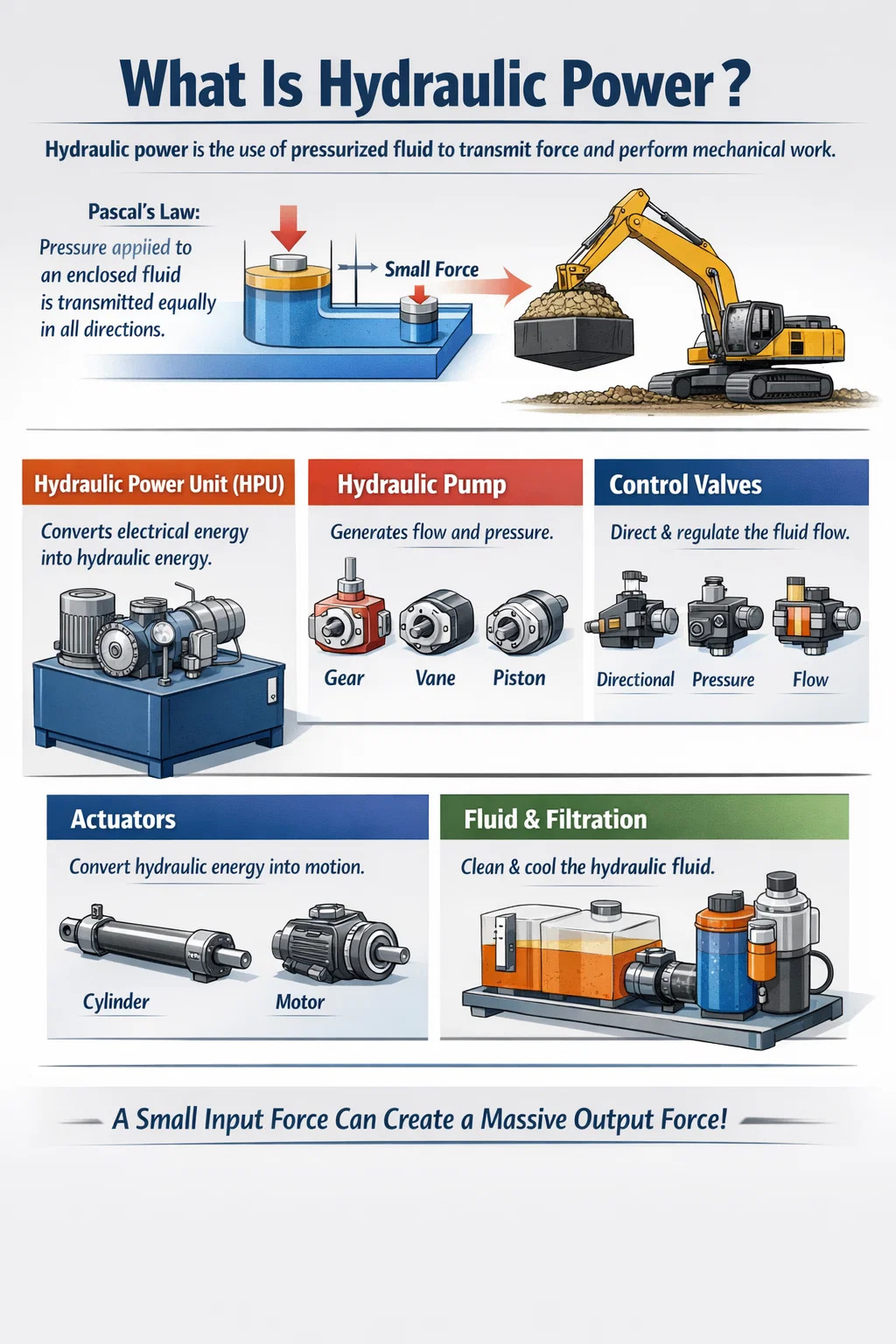

See DetailsHidrolik güç, kuvveti iletmek ve mekanik işi gerçekleştirmek için basınçlı sıvının (neredeyse her zaman yağ bazlı) kullanılmasıdır. Temel prensip Pascal Yasasıdır: Kapalı bir sıvıya uygulanan basınç her yöne eşit olarak iletilir. Bu, küçük bir piston alanına etki eden nispeten küçük bir giriş kuvvetinin, daha büyük bir piston alanı üzerinde büyük bir çıkış kuvvetine yükseltilebileceği anlamına gelir. Pratik anlamda, kompakt bir hidrolik silindirin 30 tonluk bir ekskavatör kepçesini kaldırabilmesinin, binlerce kilonewtonluk bir presi sıkıştırabilmesinin veya bir geminin dümen dişlisini hassas, tekrarlanabilir bir doğrulukla çalıştırabilmesinin nedeni budur.
Hidrolik sistemdeki enerji kaynağı hidrolik güç ünitesi (HPU) - bazen hidrolik güç ünitesi veya güç istasyonu olarak da adlandırılır. Sıvıyı basınçlandıran bir pompayı çalıştırarak elektrik (veya dizel) enerjisini hidrolik enerjiye dönüştürür, ardından bu basıncı hortumlar, valfler ve silindirler aracılığıyla işin yapılması gereken her yere dağıtır. Uygun boyutta bir HPU olmadan, en karmaşık alt bileşenler bile güvenilir bir şekilde performans gösteremez.
Hidrolik güç kilowatt (kW) veya beygir gücü (HP) cinsinden ölçülür ve sistem basıncı bar veya PSI cinsinden derecelendirilir. Endüstriyel hidrolik sistemler genellikle 150 bar (2.175 PSI) ve 350 bar (5.076 PSI) ancak havacılık ve deniz altı uygulamalarındaki ultra yüksek basınçlı sistemler 700 bar'ı aşabilir. Dakika başına litre (L/dak) veya dakika başına galon (GPM) cinsinden ölçülen akış hızı, aktüatörün hızını belirlerken basınç, kuvvet çıkışını belirler.
Tam bir hidrolik devre birbirine bağlı birçok bileşenden oluşur. Her biri belirli bir rol oynar; Herhangi bir parçadaki zayıflık genel sistem performansını düşürür.
HPU sistemin kalbidir. Tipik olarak bir elektrik motoru veya yanmalı motor, bir hidrolik pompa, sıvı depolama için bir rezervuar (tank), bir ısı eşanjörü veya soğutma devresi, filtreleme düzenekleri, basınç tahliye vanaları ve birçok tasarımda bir akümülatörden oluşur. Rezervuar kapasitesi, kompakt güç ünitelerinde birkaç litreden, büyük endüstriyel istasyonlarda birkaç bin litreye kadar değişmektedir. Endüstriyel HPU'lar için motor değerleri genellikle 0,37 kW'tan 500 kW'a kadar Uygulama talebine bağlı olarak.
Pompa mekanik enerjiyi hidrolik akışa dönüştürür. Endüstriyel kullanımda üç baskın pompa tipi dişli pompalar (uygun maliyetli, ~250 bar'a kadar basınç), kanatlı pompalar (düzgün akış, 70-175 bar) ve pistonlu pompalardır (en yüksek basınç ve verimlilik, 420 bar'a kadar veya üzeri). Değişken deplasmanlı pistonlu pompalar, akış çıkışını yük talebini karşılayacak şekilde ayarladıkları ve enerji tüketimini azalttıkları için özellikle değerlidir. %20–40 Sabit deplasmanlı alternatiflerle karşılaştırıldığında.
Yön kontrol valfleri sıvıyı doğru aktüatöre yönlendirir. Basınç kontrol valfleri (tahliye, azaltma, sıralama) devreyi korur ve kuvvet çıkışını yönetir. Akış kontrol valfleri aktüatörün hızını yönetir. Modern sistemler, CNC makineleri, enjeksiyonlu kalıplama ve robot teknolojisi için gerekli olan, kapalı döngü kontrolü sağlamak üzere elektronik sinyallere yanıt veren orantısal veya servo valfleri giderek daha fazla kullanıyor.
Aktüatörler hidrolik enerjiyi tekrar mekanik işe dönüştürür. Doğrusal aktüatörler (silindirler) itme/çekme kuvveti üretirken, hidrolik motorlar dönme torku üretir. Silindir delik çapları kompakt makinelerde 20 mm'den büyük pres ekipmanlarında 1.000 mm'nin üzerine kadar değişir. 300 barda çalışan 200 mm çapındaki bir silindir yaklaşık olarak 942 kN (yaklaşık 96 metrik ton) sıkma veya kaldırma kuvveti.
Hidrolik sıvısı aynı anda dört fonksiyona hizmet eder: gücü iletmek, dahili bileşenleri yağlamak, ısıyı dağıtmak ve sızdırmazlık boşluklarını. ISO VG 46 mineral yağı, endüstriyel makinelerde en yaygın kullanılan kalitedir. Kirlenme, hidrolik arızaların birincil nedenidir; akışkan gücü endüstrisindeki çalışmalar sürekli olarak şunu göstermektedir: Hidrolik sistem arızalarının %70'inden fazlası kontaminasyonla ilgilidir. Hedef temizlik genellikle servo sistemler için ISO 4406 sınıf 16/14/11 ve standart devreler için 18/16/13'tür.
Bir HPU'nun dahili sırasını anlamak hem sorun gidermeye hem de sistem tasarımına yardımcı olur.
Hidrolik enerjiyi depolamak ve ani talep senaryolarında serbest bırakmak için bir akümülatör (gazla doldurulmuş bir mesaneye sahip bir basınçlı kap) eklenebilir, böylece HPU'nun pik yük gereksinimlerini karşılarken daha küçük bir motor kullanmasına olanak sağlanır. Bu teknik abkant pres makinelerinde ve basınçlı döküm ekipmanlarında yaygındır.
Mühendisler bir tasarıma başlamadan önce sıklıkla hidrolik, elektrik ve pnömatik sistemleri karşılaştırır. Her yaklaşımın gerçek güçlü yönleri ve somut sınırlamaları vardır.
| Kriter | Hidrolik | Elektrik (Servo) | Pnömatik |
|---|---|---|---|
| Kuvvet yoğunluğu | Çok yüksek (≥50 kN/kg) | Orta | Düşük (≤10 bar pratik) |
| Hassasiyet / konum kontrolü | Yüksek (servo-hidrolik) | Mükemmel | Sınırlı |
| Enerji verimliliği | %60–85 (değişken pompa) | %85–95 | %25–35 |
| Aşırı yük koruması | Doğal (tahliye valfi) | Elektronik gerektirir | doğuştan |
| Bakım karmaşıklığı | Orta–High | Düşük-Orta | Düşük |
| Tipik çalışma basıncı | 150–420 bar | Yok | 5–10 bar |
Hidrolik güç, kompakt formda çok yüksek kuvvet gerektiren uygulamalarda açık bir avantaja sahiptir. 500 kN üreten bir hidrolik silindirin ağırlığı 30 kg olabilir; Aynı kuvveti bilyalı vidalı bir elektrikli aktüatörle elde etmek, beş kat daha ağır bir sistem gerektirebilir. Bunun tersine, milimetrenin altındaki konumlandırma doğruluğunun ve sıfır sızıntı gerekliliklerinin hakim olduğu yerlerde, elektrikli servo sürücüler, takım tezgahlarında ve yarı iletken ekipmanlarda büyük ölçüde eski hidrolik tasarımların yerini almıştır.
Modern elektro-hidrolik sistemler her iki dünyayı birleştirir: değişken hızlı bir servo motor, hidrolik pompayı çalıştırarak, hidrolik sistemin kuvvet yoğunluğunu korurken, elektrikle çalıştırmaya yaklaşan verimliliklerle isteğe bağlı basınç ve akış sağlar. Bu servo-hidrolik güç üniteleri enjeksiyonlu kalıplama ve metal şekillendirmede hızla benimsenmektedir.
Hidrolik güç, ağır yük hareketi, şekillendirme veya kuvvet kontrolü içeren hemen hemen her sektörde yer almaktadır. Küresel hidrolik ekipman pazarı yaklaşık olarak değerlendi. 2023'te 40 milyar dolar ve inşaat faaliyeti ve endüstriyel otomasyon talebinin etkisiyle 2030 yılına kadar yaklaşık %4,5'lik bir Bileşik Büyüme Oranında büyümesi öngörülüyor.
Ekskavatörler, buldozerler, vinçler ve yükleyiciler bom, kol ve kepçe hareketi için tamamen hidrolik güce bağımlıdır. Standart 20 tonluk bir ekskavatör, kabaca güç sağlayan bir hidrolik güç ünitesi taşır. 130–180kW 350 bar civarındaki sistem basınçlarında. Modern ekskavatörlerdeki yüke duyarlı hidrolik sistemler, gereken anlık kazma kuvvetine uyacak şekilde pompa deplasmanını otomatik olarak ayarlar ve eski sabit basınçlı sistemlere kıyasla yakıt tüketimini %25'e kadar azaltır.
Damgalama, dövme, derin çekme ve basınçlı döküm için kullanılan hidrolik presler, mekanik tahriklerle elde edilmesi zor olan kontrollü, çok yüksek sıkma kuvvetleri gerektirir. Büyük dövme presleri çalışır 50 MN'den 750 MN'ye (meganewtons), paralel çalışan birden fazla HPU tarafından desteklenmektedir. Sac bükmeye yönelik abkant presler, ±0,01 mm şahmerdan konumu tekrarlanabilirliğine ulaşmak için servo-hidrolik güç üniteleri kullanır; bu, sabit akışlı hidrolik devrelerle mümkün olmayan bir özelliktir.
Deniz altı hidrolik sistemleri, patlama önleyicileri (BOP'ler), uzaktan çalıştırılan araçları (ROV'ler) ve açık deniz platformlarındaki çapa ırgatlarını kontrol eder. Derin su BOP kontrol sistemlerinde 690 bar'a kadar yüksek basınçlı hidrolik güç üniteleri kullanılmaktadır. Gemi güvertesi ekipmanları (vinçler, ambar kapakları, kıç rampaları) basıncı geminin her tarafına dağıtan merkezi hidrolik güç istasyonlarına dayanır.
Enjeksiyon kalıplama makineleri, basınçlı döküm makineleri, kauçuk vulkanizasyon presleri ve kağıt fabrikası ekipmanlarının tümü özel HPU'lar kullanır. Tipik bir 1.000 tonluk enjeksiyonlu kalıplama makinesi, 55–75kW 100–200 L/dak akış hızıyla. Bu makinelerin servo-hidrolik HPU'lara dönüştürülmesi, genellikle üretim döngüsü başına elektrik tüketimini %30-60 oranında azaltır.
Uçak uçuş kontrol yüzeyleri, iniş takımları ve itme ters çeviricileri, 207 bar (3.000 PSI) eski ticari uçaklarda ve Boeing 787 ve Airbus A380 gibi daha yeni tasarımlarda 345 bar (5.000 PSI). Daha yüksek basınçta çalışmaktan kaynaklanan ağırlık tasarrufu, daha küçük ve daha hafif bileşenlere olanak sağlar. Tanklar, obüsler, denizaltı periskopları gibi askeri araçlar da benzer şekilde kompakt hidrolik güç sistemlerine dayanır.
Güç yakalamayı optimize etmek ve aşırı hızı önlemek için her bir kanadın açısını ayarlayan rüzgar türbini eğim kontrol sistemleri, hidrolik akümülatörler ve silindirler kullanır. Hidrolik hatve sistemleri tipik olarak, bir ızgara arızası sırasında tüylü bıçaklara güvenli bir şekilde yedek enerji depolama (akümülatörde) sağlar; bu, elektrohidrolik sistemlerin aşırı soğuk veya sıcakta bile güvenilir bir şekilde yerine getirdiği bir güvenlik işlevidir.
Bir hidrolik güç ünitesinin seçilmesi birden fazla mühendislik ve operasyonel parametrenin dengelenmesini gerektirir. HPU'nun gereğinden küçük boyutlandırılması döngü sürelerinin yavaşlamasına, aşırı ısınmaya ve erken aşınmaya neden olur. Aşırı boyutlandırma sermaye ve enerjiyi israf eder.
Aktüatör yük hesaplamasıyla başlayın. Bir silindir için: Kuvvet (N) = Basınç (Pa) × Alan (m²). 100 mm çaplı bir silindirden 200 kN'ye ihtiyacınız varsa, en az 255 bar çalışma basıncına (güvenlik marjıyla) ihtiyacınız vardır. Akış hızı hızı belirler: 50 mm/s hızla uzanan 100 mm çapındaki bir silindirin yaklaşık olarak 24 L/dak . Gereken motor gücü P (kW) = [Basınç (bar) × Akış (L/dak)] ÷ 600 olup, pompa verimliliğine göre ayarlanmıştır (tipik olarak %85–90).
Genel bir kural, rezervuarı boyutlandırmaktır. Dakikada pompa akış hızının 3–5 katı . Bu nedenle 40 L/dak.lık bir pompanın 120-200 litrelik bir rezervuara ihtiyacı vardır. Bu hacim, sürüklenen havanın kaçması, ısının dağılması ve akışkanın pompa girişine yeniden sirküle edilmesinden önce parçacıkların çökelmesi için yeterli bekleme süresi sağlar.
Sabit deplasmanlı dişli pompa HPU'ları başlangıçta en ekonomik olanıdır ancak talep ne olursa olsun sürekli olarak tam akış sağlayarak fazla enerjiyi ısıya dönüştürür. Değişken deplasmanlı pistonlu pompa HPU'larının maliyeti kabaca 2-3 kat daha fazla Başlangıçta ancak enerji maliyetlerini sürekli üretim ortamlarında 18-36 aylık bir geri ödeme süresi elde etmeye yetecek kadar azaltabilir. Makinenin zamanın %50'sinden fazlasının boşta kaldığı aralıklı görev döngüleri için, boşaltma valfine sahip sabit pompalı bir HPU genellikle daha iyi ekonomik bir seçimdir.
Servo-hidrolik (veya elektro-hidrolik) güç üniteleri, değişken hızlı bir AC servo sürücüyü sabit deplasmanlı bir pompayla eşleştirir. Sürücü, döngünün her anında gereken akış ve basınca tam olarak uyacak şekilde motor devrini ayarlar. Bu mimari şunları sağlar: %40-70 enerji tasarrufu Enjeksiyon kalıplama gibi uygulamalarda geleneksel sabit hızlı HPU'lara kıyasla gürültü seviyelerini 10–15 dB(A) azaltır çünkü motor, tutma aşamaları sırasında önemli ölçüde yavaşlar.
Hidrolik sistemde kaybedilen her watt enerji, yağda ısıya dönüşür. %75 verimle çalışan 37 kW'lık bir motora sahip bir sistem, sürekli olarak uzaklaştırılması gereken yaklaşık 9 kW'lık atık ısı üretir. Hava üflemeli soğutucular mobil ekipmanlar için standarttır; Ortam sıcaklığının kontrol edildiği bina içi endüstriyel tesislerde su soğutmalı ısı eşanjörleri tercih edilmektedir. Soğutmanın doğru şekilde boyutlandırılmaması conta ve pompa ömrünü önemli ölçüde kısaltır; 80°C'yi aşan yağ sıcaklığı oksidasyonu hızlandırır ve her 10°C'lik artışta sıvı bozunma oranını iki katına çıkarır.
Hidrolik sıvı, herhangi bir mekanik bileşen kadar önemlidir; aynı zamanda enerji taşıyıcısı, yağlayıcı, ısı transfer ortamı ve sızdırmazlık maddesidir.
Akışkan durumu izleme (viskozitenin, asit sayısının, parçacık sayısının ve su içeriğinin izlenmesi) sistem ömrünü uzatır ve plansız arıza sürelerini önler. Büyük endüstriyel tesislerdeki yağ analiz programları rutin olarak 5.000–10.000 saatlik sıvı servis ömrü hiçbir izleme programı olmadığında önerilen 2.000 saatlik varsayılan değişiklik aralığına kıyasla.
İyi tasarlanmış hidrolik sistemlerde bile zamanla sorunlar ortaya çıkar. Belirtileri ve bunların temel nedenlerini bilmek, sorun giderme süresini saatlerden dakikalara indirir.
| Belirti | Muhtemel Neden | Teşhis Adımı |
|---|---|---|
| Yavaş aktüatör hızı | Düşük pump flow, clogged filter, worn pump | Pompa çıkışındaki akışı ölçün; nominal değerle karşılaştır |
| Yüksek yağ sıcaklığı | Soğutucu arızası, aşırı iç sızıntı, tahliye vanasının bypass edilmesi | Soğutucu akışını kontrol edin; sistem basıncını ve tahliye ayarını izleyin |
| Gürültülü pompa (kavitasyon) | Tıkanmış emme süzgeci, düşük rezervuar seviyesi, yüksek akışkan viskozitesi | Pompa girişindeki vakumu kontrol edin; 0,3 barın altında olmalıdır |
| Silindir kayması | Aşınmış piston contaları, kirlenmiş yön valfi makarası | Silindiri manuel valfle izole edin; basınç düşüşünü ölçmek |
| Basınç ayar noktasına ulaşmıyor | Tahliye valfi kirlenmiş veya çok düşük ayarlanmış, pompa aşınmış | Kapalı vanaya karşı ölü kafalı pompa; maksimum basıncı oku |
| Köpüklü yağ | Emme hattı sızıntısı veya düşük rezervuar seviyesi nedeniyle hava girişi | Tüm emme bağlantılarını kontrol edin; rezervuarı doldurun |
Yağ analizini, pompa ve motordaki titreşim izlemeyi ve hortum bağlantı parçaları ile valf gövdelerinin kızılötesi termal görüntülemesini birleştiren duruma dayalı bakım programları, arızalar arasındaki ortalama süreyi (MTBF) şu şekilde uzatabilir: %50–80 yalnızca zamana dayalı planlı bakımla karşılaştırıldığında. Pek çok modern hidrolik güç ünitesi artık entegre IoT sensörleri ve bulut bağlantısı içeriyor ve bakım ekiplerine manuel incelemeye gerek kalmadan sürekli sağlık verileri sağlıyor.
Hidrolik, doğrudan elektrikli tahriklerle karşılaştırıldığında zayıf enerji verimliliği nedeniyle tarihsel olarak eleştirilmiştir. Bu fark son on yılda çeşitli teknolojik gelişmeler sayesinde önemli ölçüde daraldı.
ISO 4413 standardı ve daha yeni ISO 16431 (hidrolik sistem verimlilik kıyaslaması) artık Avrupa'da ve giderek Kuzey Amerika'da yeni HPU spesifikasyonlarına rehberlik ediyor ve üreticileri satın alma belgelerinin bir parçası olarak doğrulanmış verimlilik rakamlarını yayınlamaya zorluyor.
Hidrolik sistemler önemli miktarda enerji depolar; 300 bar basınçta 200 litrelik bir rezervuar yaklaşık olarak enerji depolar. 3.000 kJ depolanan enerji 180 km/saat hızla giden küçük bir arabanın kinetik enerjisiyle karşılaştırılabilir. Güvenlik prosedürlerine uyulmaması, yüksek basınçlı sıvı enjeksiyonu ve depolanan enerjinin açığa çıkması nedeniyle ciddi yaralanmalara neden olur.
Hidrolik basınç, hidrolik gücün bir bileşenidir. Güç, basınç ile akış hızının çarpımına eşittir: P (kW) = [bar × L/dak] ÷ 600. 300 bar'da, 5 L/dak akışlı bir sistem 2,5 kW güç sağlar. 100 barda 50 L/dak'lık bir diğeri de 8,3 kW güç üretiyor. Yüksek basınç tek başına yüksek güç anlamına gelmez; akış hızı da aynı derecede önemlidir.
Uygun sıvı bakımı ve filtre değişimi ile iyi tasarlanmış bir endüstriyel HPU genellikle uzun süre dayanır 15-25 yaş . Tipe, çalışma basıncına ve akışkan temizliğine bağlı olarak 8.000-20.000 saatlik nominal hizmet ömrüne sahip olan pompa genellikle aşınan ilk bileşendir. Dişli pompalar kirli ortamlarda en dayanıklı olanlardır; pistonlu pompalar, sıvı temizliği ISO 4406 sınıf 16/14/11 veya daha iyi bir seviyede muhafaza edildiğinde en uzun ömrü sunar.
Evet, dış mekanda kullanılmak üzere tasarlanmış olması şartıyla. Bu, motor ve kontrol paneli, paslanmaz çelik veya kaplamalı rezervuar ve çerçeve, düşük sıcaklıktaki sıvı (ISO VG 32 veya arktik koşullar için -40°C'ye kadar derecelendirilmiş sentetik sıvılar) ve UV'ye dayanıklı hortum kapakları için IP65 veya daha yüksek elektrik muhafaza derecesi anlamına gelir. İnşaat ekipmanlarındaki mobil HPU'lar doğası gereği dış mekanda, her türlü hava koşulunda çalışacak şekilde tasarlanmıştır.
En yaygın nedenler, gereğinden küçük veya kirli bir ısı eşanjörü, aşırı iç sızıntı (faydalı bir iş yapmadan enerjiyi ısı olarak yeniden dolaştırır), gerekli çalışma basıncına çok yakın ayarlanmış bir tahliye vanası (sık sık çatlayarak açılmasına neden olur) ve yeterli termal kütle sağlayamayacak kadar küçük bir rezervuardır. 80°C'nin üzerinde yağ sıcaklığının sürekli olarak çalıştırılması bileşen ömrünü önemli ölçüde kısaltacaktır ve inceleme yapılmasını gerektirecektir.
Açık devre devresinde aktüatörden gelen geri dönüş sıvısı tekrar pompaya çekilmeden önce rezervuara geri döner. Bu en yaygın düzenlemedir ve soğutmayı ve filtrelemeyi basitleştirir. Kapalı devre (veya kapalı merkezli) bir devrede, geri dönüş sıvısı doğrudan pompa girişine geri döner ve yalnızca küçük bir yükleme pompası sızıntı kayıplarını tamamlar. Kapalı devre devreler öncelikle biçerdöverler, kompakt paletli yükleyiciler ve endüstriyel forkliftler gibi araçlarda hidrostatik aktarım için değişken deplasmanlı hidrolik motorlarla kullanılır. Mekanik bir dişli kutusu olmadan her iki yönde de yumuşak, kademesiz hız kontrolü sunarlar.
Boyutlandırma, aktüatör gereksinimleriyle başlar: maksimum kuvvet (yük analizinden), gereken hız (döngü süresi gereksinimlerinden) ve görev döngüsü (tam yük altındaki sürenin yüzdesi). Kuvvet ve silindir deliğinden çalışma basıncını hesaplayın. Hız ve delikten gerekli akışı hesaplayın. Verimsizlikleri hesaba katmak için 1,2-1,3'lük bir hizmet faktörü uygulayın. Bu çıkışlara uygun bir pompa ve motor seçin, ardından rezervuarı ve soğutucuyu ortaya çıkan ısı yüküne göre boyutlandırın. Birçok HPU üreticisi ücretsiz boyutlandırma yazılımı sağlar; bu parametrelerin girilmesi otomatik olarak önerilen bir yapılandırma oluşturur.
