Hidrolik güç ünitesinin amacı nedir?

Hidrolik Güç Ünitesinin Temel birmacı

A hidrolik güç ünitesi (HPU) tek bir temel amaç için mevcuttur: elektrik veya mekanik enerjiyi kontrollü hidrolik güce dönüştürmek - basınçlı sıvı - uzaktan iletilebilen, yönlendirilebilen ve yararlı mekanik işler yapmak için kullanılabilen. Herhangi bir hidrolik sistemin merkezi enerji kaynağıdır; aktüatörlerin, motorların ve silindirlerin yükleri hareket ettirmek, pozisyonları tutmak veya tamamen mekanik veya elektrikli araçlarla pratik olmayan veya imkansız olan kuvvetleri uygulamak için ihtiyaç duyduğu akışı ve basıncı üretir.

Pratik anlamda, bir hidrolik güç ünitesi elektrik gücünü bir motordan alır, hidrolik sıvıyı basınçlandırmak için bir pompa kullanır ve bu sıvıyı kontrol valfleri aracılığıyla işin yapılması gereken her yere iletir - ister 500 tonluk bir presi kaldırmak, ister inşaat ekskavatörünü yönlendirmek, işlenmiş bir parçayı sıkıştırmak veya ticari bir uçağın iniş takımını uzatmak olsun. HPU işi kendisi gerçekleştirmez; çalışmayı mümkün kılan güç ve kontrol altyapısını sağlar.

Hidrolik güç ünitesi olmadan sistemdeki aktüatörler, silindirler ve hidrolik motorların enerji kaynağı olmaz. Bir elektronik sistem için güç kaynağı neyse, HPU da bir hidrolik devre için odur; mevcut güç zarfını tanımlar, çalışma basıncı aralığını ayarlar ve sistemin ne kadar hızlı ve doğru yanıt verebileceğini belirler.

Bir Hidrolik Güç Ünitesinin Gerçekte Yaptığı İş: İşlevsel Arıza

Bir hidrolik güç ünitesinin amacı, herhangi bir hidrolik sistemde aynı anda gerçekleştirdiği birçok farklı işlevsel role ayrılabilir.

Enerji Dönüşümü

HPU'nun birincil işi enerji dönüşümüdür. Bir elektrik motoru — genellikle herhangi bir yerde derecelendirilir Küçük tezgah üniteleri için 0,5 kW'tan büyük endüstriyel sistemler için 1.000 kW'a kadar — bir hidrolik pompayı çalıştırır. Pompa, motorun dönme mekanik enerjisini basınç altında akış biçiminde hidrolik enerjiye dönüştürür. Bu enerji daha sonra hortumlar ve borular aracılığıyla önemli mesafelere taşınabilir ve ihtiyaç duyulan yerde tekrar mekanik işe dönüştürülebilir.

Sıvı Depolama ve Şartlandırma

Hidrolik güç ünitesine entegre edilen rezervuar, çalışma sıvısını depolar; genellikle 10 ve 2.000 litre sistem boyutuna bağlı olarak — ve pompaya yeniden girmeden önce soğumasını, havasını almasını ve çökelmesini sağlar. HPU ayrıca sıvıyı temiz tutan filtreleme sistemini ve genellikle optimum sıvı sıcaklığını korumak için bir ısı eşanjörünü de barındırır. Bu koşullandırma rolü kritik öneme sahiptir: sıvının temizliği ve sıcaklığı, her bir alt bileşenin hizmet ömrünü doğrudan etkiler.

Basınç Düzenlemesi ve Güvenlik

HPU, maksimum sistem basıncını sınırlayan ve pompaya, vanalara, aktüatörlere ve borulara aşırı yüklemenin zarar vermesini önleyen bir basınç tahliye vanası içerir. Çoğu endüstriyel hidrolik sistemde bu maksimum basınç, 150 ve 350 bar ancak havacılık, test ve özel uygulamalardaki yüksek basınçlı sistemler, 700 bar . Basınç düzenleme fonksiyonu, aşağı akım devresinin taleplerine bakılmaksızın sistemin tasarım sınırlarını aşmamasını sağlar.

Akış Kontrolü ve Dağıtımı

Modern hidrolik güç üniteleri, basınçlı sıvıyı belirli aktüatörlere belirli sıralarda ve kontrollü akış hızlarında dağıtan yön kontrol valfleri, oransal valfler veya servo valfler içerir. Bu kontrol fonksiyonu sistemdeki her hareketin hızını, kuvvetini ve yönünü belirler. Tek bir HPU, doğrudan üniteye monte edilen manifold bloklarını ve valf düzeneklerini kullanarak, her biri bağımsız basınç ve akış gereksinimlerine sahip birden fazla devreyi aynı anda besleyebilir.

Neden Diğer Güç Teknolojileri Yerine Hidrolik Güç Üniteleri Kullanılıyor?

Belirli uygulamalar için hidrolik güç ünitesinin elektrikli aktüatörler, pnömatik veya tamamen mekanik tahrikler yerine neden seçildiğini anladığınızda, hidrolik güç ünitesinin amacı daha da netleşir. Her teknolojinin kendine ait bir etki alanı vardır ve yüksek kuvvet yoğunluğunun, hassas kontrolün ve ağır yük altında güvenilirliğin aynı anda gerekli olduğu her yerde hidrolik (özellikle HPU tahrikli sistem) hakimdir.

Kuvvet ve Güç Yoğunluğu

Hidrolik sistemler, karşılaştırılabilir boyut ve ağırlıktaki elektrik motorlarıyla eşleştirilmesi zor veya pratik olmayan kuvvetler üretir. Bir hidrolik silindir ile 250 barda çalışan 100 mm'lik delik yaklaşık 196 kN (yaklaşık 20 ton) kuvvet üretir birkaç kilogram ağırlığındaki bir bileşenden. Aynı kuvveti üreten bir elektrikli doğrusal aktüatör, önemli ölçüde daha ağır ve daha büyük olacaktır. Bu kuvvet yoğunluğu, hidrolik güç ünitelerinin metal presler, enjeksiyonlu kalıplama makineleri ve ağır inşaat ekipmanları gibi uygulamalarda standart olmasının nedenidir.

Sürekli Güç Tüketimi Olmadan Yük Tutma

Bağlantı noktası tıkalı bir hidrolik silindir, sıkıştırılamaz akışkanın kapalı bir valftan kaçamaması nedeniyle yükünü enerji tüketmeden süresiz olarak tutar. Bu özellik, kelepçeleme tertibatları, kaldırma platformları ve uzun süre boyunca yük tutması gereken hidrolik krikolar gibi uygulamalarda gereklidir. Aynı yükü taşıyan bir elektrikli servo motor sürekli akım gerektirecektir; sabit durumdayken bile ısı üretir ve güç tüketir.

Aşırı Yük Koruması

Hidrolik güç ünitesindeki basınç tahliye valfi, aşırı yük koruması sağlar. Sistem ayarlanan basıncı aşan bir yükle karşılaşırsa tahliye vanası açılır ve aktüatör durur; hiçbir bileşen zarar görmez. Elektrik motorları ve mekanik sürücüler, aynı düzeyde hata toleransına ulaşmak için genellikle daha karmaşık koruma şemaları gerektirir.

Uzaktan Güç İletimi

Bir HPU, metrelerce uzakta bulunan aktüatörlere esnek hortumlar aracılığıyla güç sağlayabilir ve aktüatörler zorlu, erişilemez veya patlama riski olan ortamlarda çalışırken güç kaynağının uygun, korumalı bir konuma yerleştirilmesini mümkün kılar. Örneğin açık deniz sondaj kulelerinde, ana güvertedeki tek bir hidrolik güç ünitesi, deniz tabanındaki vanaları ve aktüatörleri kontrol edebilir. yüzeyin yüzlerce metre altında uzun göbek hortumları aracılığıyla.

Hidrolik Güç Ünitelerinin Kritik Bir Amaca Hizmet Ettiği Endüstriler ve Uygulamalar

Hidrolik güç ünitesi, ağır makinelerin, hassas hareketlerin veya büyük kuvvet üretiminin söz konusu olduğu neredeyse her sektörde evrensel olarak en çok uygulanan endüstriyel ekipman parçalarından biridir. HPU'ların nerede konuşlandırıldığını anlamak, amaçlarının neden bu kadar geniş kapsamlı olduğunu açıklıyor.

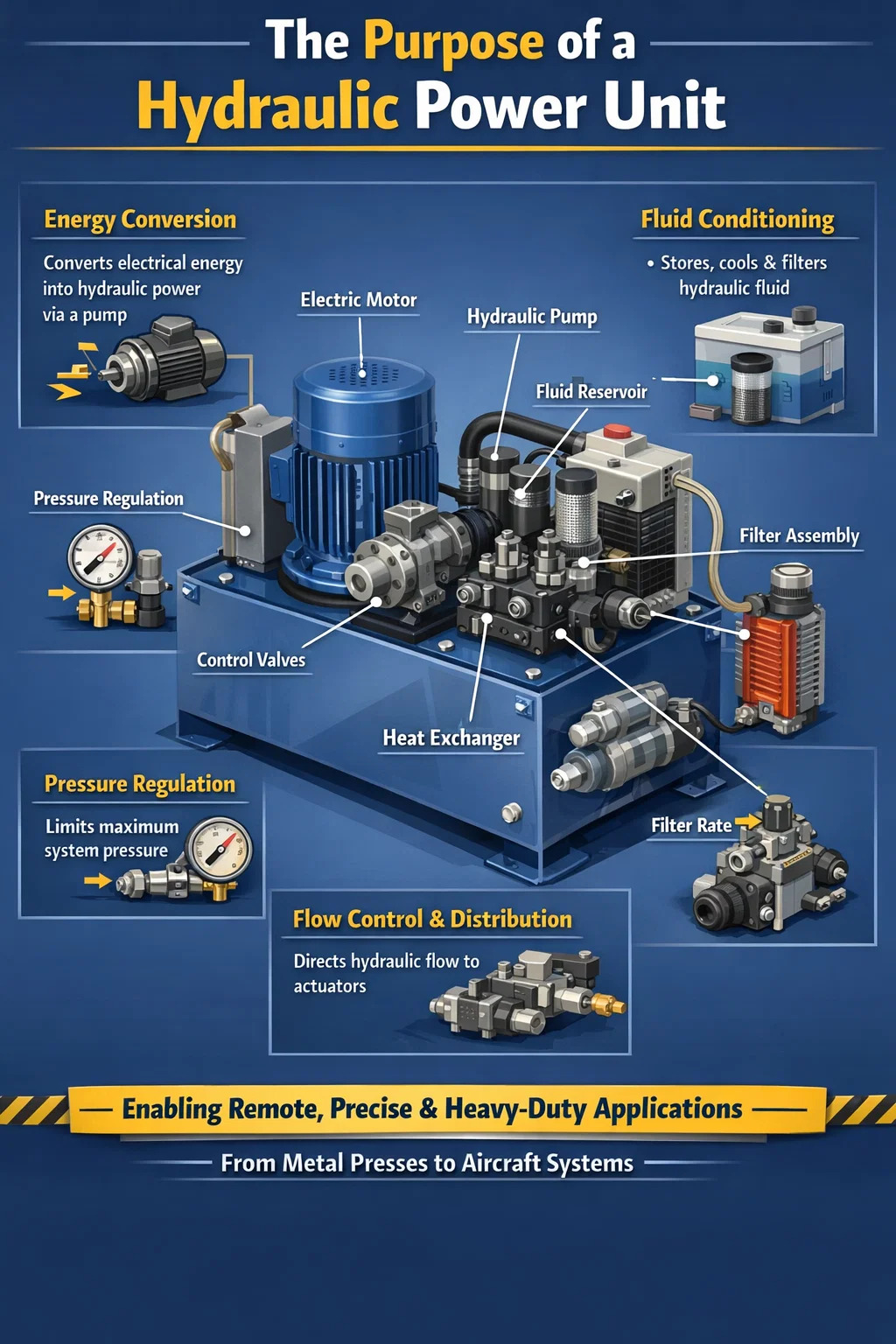

Hidrolik Güç Ünitesindeki Her Ana Bileşenin Amacı

Hidrolik güç ünitesi amacına dikkatle entegre edilmiş bir dizi bileşen aracılığıyla ulaşır. Her birinin belirli bir rolü vardır ve bunları anlamak, HPU'nun neden bu şekilde tasarlandığını açıklamaya yardımcı olur.

Elektrik Motoru

Motor, ana hareket ettirici enerjiyi sağlar. Endüstriyel HPU'ların çoğu, güvenilirlikleri, basitlikleri ve geniş bir güç aralığında kullanılabilirliği nedeniyle üç fazlı AC endüksiyon motorları kullanır. Motorun çıkış mili doğrudan pompaya bağlanır. Motor boyutu, ünitenin sağlayabileceği maksimum hidrolik gücü belirler. Enerji tasarruflu modern tasarımlarda, değişken hızlı bir sürücü, çıkışı gerçek zamanlı talebe uyacak şekilde motoru kontrol ederek kısmi yüklerde enerji israfını önemli ölçüde azaltır.

Hidrolik Pompa

Pompa, hidrolik güç ünitesinin kalbidir. Sıvıyı depodan çeker ve basınç altında sistem devresine iter. Dişli pompalar düşük basınçlı, maliyete duyarlı uygulamalarda kullanılır. Kanatlı pompalar daha sessiz çalışma sağlar. Pistonlu pompalar (hem eksenel hem de radyal tipler) yüksek basınçlı, yüksek verimli veya değişken deplasmanlı uygulamalarda kullanılır. Pompanın deplasmanı devir başına santimetreküp (cc/devir) olarak belirtilir ve belirli bir şaft hızında bu, HPU'nun sağlayabileceği akış hızını doğrudan belirler.

Rezervuar

Rezervuar, hidrolik sıvıyı depolar ve birden fazla ikincil amaca hizmet eder: hava kabarcıklarının kaçmasına izin verir, sistemden ısının emilmesi için termal bir tampon sağlar ve sıvı yeniden sirküle edilmeden önce parçacık kirliliğinin yerleşmesini sağlar. Standart temel kural rezervuarı boyutlandırmaktır. Dakikada pompa akış hızının 3 ila 5 katı ancak yüksek ısı uygulamaları daha büyük tanklar veya ek soğutma gerektirebilir.

Basınç Tahliye Vanası

Bu valf sistemin birincil güvenlik cihazıdır. Basınç önceden belirlenen limiti aştığında otomatik olarak açılır ve fazla akışı rezervuara geri yönlendirir. Bu olmadan, tıkalı bir aktüatör veya durmuş bir silindir, bir boru, hortum veya bileşen arızalanıncaya kadar basıncın artmasına neden olur. Tahliye vanası bir kontrol bileşeni değildir; bir koruma cihazıdır ve uygun şekilde tasarlanmış bir HPU'nun normal çalışma sırasında onu nadiren etkinleştirmesi gerekir.

Filtre Düzeneği

Hidrolik sıvısının temizliği sistem ömründeki en kritik faktörlerden biridir. HPU'daki (genellikle dönüş hattında, basınç hattında veya her ikisinde bulunan) filtreler, partikül kirliliğini pompanın iç kısımlarına, valf makaralarına ve silindir contalarına zarar vermeden önce giderir. Endüstriyel HPU'ların çoğu sıvı temizlik düzeyini hedefler. ISO 4406 sınıfı 16/14/11 ila 18/16/13 3-10 mikron mutlak dereceli filtreler kullanılarak.

Eşanjör

Hidrolik sistemdeki enerji kayıpları akışkandaki ısı olarak kendini gösterir. Isı eşanjörü olmadan, contalar bozulana, viskozite düşene ve bileşen aşınması hızlanıncaya kadar sıvı sıcaklığı sürekli olarak artacaktır. Hava üflemeli veya su soğutmalı ısı eşanjörleri, genellikle beklenen ısı yükünü dağıtacak şekilde boyutlandırılmıştır. Giriş gücünün %25 ila %40'ı geleneksel bir sabit pompa devresinde — ve sıvı sıcaklığını 40°C ila 60°C arasında tutun.

Kontrol Vanaları ve Manifold Bloğu

Yön kontrol valfleri, oransal valfler, basınç düşürücü valfler ve akış kontrol valfleri genellikle HPU'ya entegre bir manifold bloğuna monte edilir. Bu bileşenler, bir PLC'den, manuel kontrolden veya otomatik sıra kontrolöründen gelen komut üzerine basınçlı sıvıyı doğru basınç ve akış hızında doğru aktüatöre yönlendirir. Manifolda monteli yaklaşım boru bağlantılarını azaltır, sızıntı noktalarını en aza indirir ve sistemi kompakt tutar.

Bir Hidrolik Güç Ünitesi Hassasiyet ve Otomasyon Amaçlarına Nasıl Hizmet Eder?

Hidrolik güç ünitesi, kaba kuvvet uygulamalarının ötesinde, otomatik üretim ve proses kontrolünde hassas bir amaca hizmet eder. Oransal veya servo valf teknolojisiyle HPU tahrikli sistemler aktüatör konumunu tam olarak kontrol edebilir ±0,01 mm ve içeriye doğru zorla Ayar noktasının %1'i — Yoğun güç gerektiren birçok uygulamada hidroliğin elektrikli servo sürücülerle rekabet etmesini sağlayan performans seviyeleri.

Modern bir servo-hidrolik sistemde, kapalı devre bir kontrolör sürekli olarak gerçek aktüatör konumunu (doğrusal bir dönüştürücü tarafından ölçülen) komut verilen konumla karşılaştırır ve servo valf açıklığını buna göre ayarlayarak yük bozukluklarını ve akış değişikliklerini gerçek zamanlı olarak düzeltir. Bu kapalı döngü yeteneği şu durumlarda kullanılır:

• Test numunelerine hassas kuvvet profilleri uygulaması gereken malzeme test makineleri
• Pilot eğitimi için hareket ipuçlarını kopyalayan uçuş simülatörleri
• Deprem yüklerini simüle etmek için yapısal bileşenleri sallayan sismik test donanımları
• Araç bileşenlerine yol yükü spektrumlarını uygulayan otomotiv yorulma testi standları
• Programlanabilir koç konumu ve kuvvet profillerine sahip endüstriyel dövme presleri

Bu uygulamaların her birinde, kuvveti ve hareketi mümkün kılan şey hidrolik güç ünitesidir. Servo valf ve kontrolör hassasiyeti belirler; HPU güç kapasitesini belirler.

Merkezi ve Merkezi Olmayan Hidrolik Güç Üniteleri: Farklı Mimariler için Farklı Amaçlar

Bir hidrolik güç ünitesinin bir tesis veya makine içerisinde kullanılma şekli, hizmet etmesi gereken özel amaca bağlıdır. Her biri farklı gereksinimlere uygun iki temel mimari yaklaşım vardır.

Merkezi Hidrolik Güç Üniteleri

Tek bir büyük HPU, halka ana veya dallanmış dağıtım sistemi aracılığıyla birden fazla makineye veya iş istasyonuna hizmet verir. Bu yaklaşım, birçok makinenin aynı anda hidrolik güce ihtiyaç duyduğu büyük üretim tesislerinde kullanılır. Avantajı, bir ünitenin, bir kontrol grubunun ve bir bakım noktasının tüm tesise hizmet vermesidir. Bir otomotiv kaporta atölyesine yönelik merkezi bir HPU şu şekilde derecelendirilebilir: 500 kW veya daha fazla Düzinelerce kaynak ve sıkma istasyonu tedarik ediyoruz. Buradaki ödün, bir arızanın tüm aşağı yöndeki makineleri aynı anda etkilemesi ve uzun boru hatlarının basınç kayıplarına yol açmasıdır.

Merkezi Olmayan (Makineye Monte) Hidrolik Güç Üniteleri

Her makine veya süreç hücresinin, o makinenin gereksinimlerine göre özel olarak boyutlandırılmış, kendine ait HPU'su vardır. Bu, modern üretimde daha yaygın olan düzenlemedir çünkü bağımsızlık sağlar (bir makinenin HPU arızası diğerlerini etkilemez) ve her ünitenin kendi özel görev döngüsü ve basınç gereksinimlerine göre optimize edilmesine olanak tanır. Bu kategorideki kompakt HPU'lar şunları kapsar: 0,5 kW tezgah üstü üniteler küçük test fikstürleri için 200 kW'lık üniteler büyük enjeksiyonlu kalıplama veya basınçlı döküm makineleri için.

Taşınabilir ve Kiralık Hidrolik Güç Üniteleri

Taşınabilir HPU'lar bakım, inşaat ve acil durum müdahalesinde belirli bir amaca hizmet eder: sabit bir kurulumun bulunmadığı durumlarda talep üzerine hidrolik güç sağlamak. Hidrolik kurtarma araçları ("hayatın çeneleri"), taşınabilir HPU'lar tarafından çalıştırılır. Boru hattı inşaat ekipleri, hidrolik boru bükme ve kıvırma makinelerini çalıştırmak için taşınabilir üniteler kullanıyor. Bakım ekipleri bunları, gücün mevcut olmadığı büyük flanşlı bağlantılarda hidrolik tork anahtarlarını çalıştırmak için kullanır. Bu üniteler tipik olarak elektrik yerine dizel veya benzinli motorla çalıştırılır ve uzak veya şebekeden bağımsız konumlarda çalışmaya izin verir.

Güvenlik Açısından Kritik Sistemlerde Hidrolik Güç Ünitesinin Amacı

Güvenliğin kritik olduğu uygulamalarda, hidrolik güç ünitesi basit sürüş hareketinin ötesine geçen bir amaca hizmet eder; arıza koşullarında garantili, arızaya karşı emniyetli çalışma sağlamalıdır. Bu özellikle üç alanda önemlidir.

Petrol ve Gazda Acil Kapatma Sistemleri

Petrol ve gaz tesislerindeki hidrolik güç üniteleri, acil kapatma (ESD) valflerini ve patlama önleyici (BOP) sistemlerini çalıştırır. Bu HPU'lar, elektrik kesintileri de dahil olmak üzere arıza koşullarında büyük vanaları hızlı ve güvenilir bir şekilde çalıştırabilmelidir. HPU tarafından şarj edilen akümülatör kümeleri, birincil güç kaynağı kaybolsa bile tüm acil durum valflerini birden çok kez çalıştıracak yeterli hidrolik enerjiyi depolar. Açık deniz kurulumlarında, BOP kontrol HPU'ları aşağıdakiler için tasarlanmıştır: API16D veya tam yedekliliğe sahip eşdeğer standartlar.

Uçak Hidrolik Sistemleri

Ticari uçaklar birden fazla bağımsız hidrolik güç ünitesi (tipik olarak her birinin kendi pompası (motorla çalışan, elektrikle veya havayla çalıştırılan), rezervuarı ve devresi olan iki veya üç sistem) taşır; böylece bir sistemdeki arıza uçuş kontrolünü tehlikeye atmaz. Örneğin Boeing 737, her biri birincil uçuş kontrollerini bağımsız olarak çalıştırabilen iki bağımsız hidrolik sisteme sahiptir. Bu bağlamda her HPU'nun amacı, enerji üretimiyle olduğu kadar yedeklilik ve arıza toleransıyla da ilgilidir.

Endüstriyel Abkant Presler ve Giyotinler

Hidrolik abkant presler ve kesme makineleri, kontrol edilmediği takdirde ciddi yaralanmalara yol açabilecek kuvvetlerle şahmerdanları tahrik etmek için HPU'ları kullanır. Bu makinelerdeki HPU, koçun yalnızca kontrollü hızlarda hareket edebilmesini ve bir hortum arızası veya valf arızası durumunda serbest düşmemesini sağlamak için dengeleme valfleri, çift kanallı emniyet valfi sistemleri ve konum izlemeyi içerir. HPU'nun güvenlik kontrolü işlevi, güç dağıtım işlevi kadar önemlidir.

Hidrolik Güç Ünitesinin Boyutunu ve Özelliklerini Ne Belirler?

Belirli bir amaç için bir hidrolik güç ünitesinin seçilmesi, ünitenin özelliklerinin uygulamanın talepleriyle eşleştirilmesini gerektirir. Bir HPU'nun neyi sunması gerektiğini tanımlayan temel parametreler şunlardır:

• Çalışma basıncı: En zorlu aktüatörün gerektirdiği maksimum sistem basıncı artı %10-15 marj. Çoğu endüstriyel sistem 150 ila 350 bar arasındadır.
• Akış hızı: Tüm aktif aktüatörlerin toplam eşzamanlı akış talebi. 100 mm çapındaki bir silindirin 100 mm/s hızla uzaması gerekiyorsa yaklaşık 47 L/dak akışa ihtiyaç duyar.
• Görev döngüsü: Sistemin ne sıklıkta ve ne kadar süreyle tam yük altında olduğu. Sürekli çalışan bir HPU, uzun boşta kalma süreleri olan kısa aralıklarla kullanılan HPU'dan farklı şekilde boyutlandırılır ve soğutulur.
• Devre sayısı: HPU'nun aynı anda kaç bağımsız aktüatöre veya fonksiyona hizmet etmesi gerektiği ve bunların farklı basınç veya akış gereksinimlerine sahip olup olmadığı.
• Çevre: Çalışma sıcaklığı aralığı, suya, toza veya aşındırıcı atmosfere maruz kalma ve ünitenin ATEX veya diğer tehlikeli alan sınıflandırmalarını karşılaması gerekip gerekmediği.
• Kontrol gereksinimleri: HPU'nun basit açma/kapama kontrolüne, oransal basınç ve akış kontrolüne veya konum ve kuvvet geri beslemeli tam kapalı döngü servo kontrolüne ihtiyacı olup olmadığı.

Bu spesifikasyonun doğru olması, HPU'nun amacını güvenilir bir şekilde yerine getirmesi için temel öneme sahiptir. Küçük boyutlu bir ünite aşırı ısınacak ve zamanından önce arızalanacaktır. Büyük boyutlu bir ünite enerji ve sermaye israfına neden olur. HPU spesifikasyonunun doğru mühendisliği başarılı bir hidrolik sistemin temelidir.

Modern Endüstride Hidrolik Güç Ünitelerinin Gelişen Amacı

Hidrolik güç ünitesinin amacı sabit kaldı - kontrollü hidrolik gücü dönüştürmek ve sağlamak - ancak bu amacın gerçekleştirilme şekli elektronik, malzeme ve akışkan teknolojisindeki ilerlemelerle önemli ölçüde gelişti.

Modern HPU'lar, sıvı sıcaklığını, basıncını, pompa akış çıkışını, filtre fark basıncını ve motor akım çekişini sürekli olarak izleyen IoT özellikli sensörleri giderek daha fazla içeriyor. Bu veriler, gelişen pompa aşınmasını, filtre tıkanmasını veya sıvı kirliliğini arızaya neden olmadan haftalar önce tespit edebilen kestirimci bakım algoritmalarına beslenir. Merkezi bir izleme sistemine ağ bağlantılı 50 HPU'lu bir tesis, Planlanmamış arıza sürelerinde %40-60 azalma zamana dayalı bakım programlarıyla karşılaştırıldığında.

Küçük bir elektrik motorunu, pompayı ve aktüatörü tek bir pakette birleştiren bağımsız üniteler olan elektro-hidrolik aktüatörler (EHA'lar), özellikle ağırlık ve kurulum alanının önemli olduğu havacılık ve mobil makineler gibi bazı uygulamalarda geleneksel HPU beslemeli devrelerin yerini almaya başlıyor. Ancak yüksek güçlü, çok aktüatörlü veya sürekli çalışan endüstriyel uygulamalar için merkezi hidrolik güç ünitesi en pratik ve uygun maliyetli çözüm olmaya devam ediyor ve öngörülebilir gelecekte de böyle kalması bekleniyor.

Su-glikol, sentetik ester ve yangına dayanıklı hidrolik sıvıların piyasaya sürülmesi, HPU'ların güvenli bir şekilde çalışabileceği ortamları da genişletti; özellikle yangın riskinin mineral yağı uygunsuz hale getirdiği dökümhaneler, basınçlı döküm tesisleri ve yer altı madenciliği. Bu ayarlarda, HPU aynı temel amaca hizmet eder, ancak performanstan ödün vermeden güvenlik düzenlemelerini karşılayacak şekilde seçilen bir akışkan özelliğiyle.
