Bir Ürünün Temel Bileşenleri Nelerdir? Hidrolik Güç Ünitesi ?
Bir hidrolik güç ünitesi birlikte çalışan altı işlevsel gruptan oluşur: rezervuar sıvıyı depolayan ve koşullandıran, pompa Mekanik enerjiyi akışa dönüştüren, elektrik motoru pompayı çalıştıran bir vana tertibatı Basıncı yönlendiren ve düzenleyen bir filtreleme devresi iç yüzeyleri kirlenmeye karşı koruyan ve soğutucular, akümülatörler, manifoldlar, contalar ve enstrümantasyon gibi destekleyici donanımları koruyan. Bu hidrolik güç ünitesi bileşenlerinin her birinin sistem basınç stabilitesi, sıvı ömrü ve ünitenin servise ihtiyaç duymadan önce ne kadar süre çalışacağı üzerinde doğrudan etkisi vardır.
Her parçanın boyutu ve derecesi görev döngüsüne, ortam sıcaklığına ve aşağı yöndeki aktüatörlerin talep ettiği basınca bağlıdır. Her birkaç saniyede bir çalışan bir damgalama presi için tasarlanmış bir ünite, statik bir kelepçeyi saatlerce tutan bir üniteden farklı valf tepkisi ve soğutma kapasitesine ihtiyaç duyar. Varsayılan katalog standardına göre yapılandırma yerine bileşenleri gerçek görev döngüsüyle eşleştirmek, genellikle on yıl dayanan bir güç ünitesi ile iki yıl içinde yeniden inşa edilmesi gereken bir güç ünitesi arasındaki farktır.
Ayrıca hidrolik güç ünitesini ayrı parçalardan oluşan bir koleksiyon yerine kapalı bir döngü olarak düşünmek de yardımcı olur. Rezervuar ve filtreleme devresi tarafından belirlenen sıvı kalitesi pompanın aşınmasını etkiler, pompanın aşınması iç sızıntıyı ve ısı oluşumunu etkiler, ısı viskoziteyi etkiler ve viskozite de valflerin akışı ne kadar hassas bir şekilde kontrol edebileceğini etkiler. Herhangi bir tek bileşen grubundaki zayıf halka, sonunda devrenin başka bir yerinde bir semptom olarak ortaya çıkar; bu nedenle, bir güç ünitesinde sorun gidermenin neredeyse her zaman, herhangi bir parçaya bakmadan önce akışkan durumuyla başlaması gerekir.
Aşağıdaki bölümlerde her bir ana bileşen grubu, konfigürasyonlar arasındaki değişiklikler, mühendislerin parçaları belirlerken sıklıkla başvurduğu standartlar ve veri noktaları ve sahada en sık görülen arıza modelleri açıklanmaktadır.
Rezervuar Tasarımı ve Sıvı Kapasitesi
Rezervuar petrol tutmaktan fazlasını yapar. Sürüklenen havayı çökeltir, ısıyı yüzey alanı boyunca dağıtır ve sıvı pompa girişine geri çekilmeden önce kirletici maddelerin dışarı atılmasını sağlar. Pompa akış hızına göre küçük boyutlu bir rezervuar, sıcak, havalandırılmış sıvıyı yeniden dolaştırır, bu da oksidasyonu hızlandırır ve devredeki diğer tüm bileşenlerde conta ömrünü kısaltır.
Uygulamada Kullanılan Boyutlandırma Oranları
Yaygın olarak kullanılan bir başlangıç kuralı, rezervuarı şu şekilde boyutlandırır: dakikada galon cinsinden pompanın nominal akışının üç ila beş katı galon cinsinden ifade edilir. Bu nedenle, 20 GPM'lik bir pompa etrafında inşa edilen bir ünite, genellikle 60 ila 100 galonluk bir tank kullanır ve alt uç, halihazırda yardımcı soğutma içeren üniteler için ayrılır.
| Görev Türü | Önerilen Tank-Akış Oranı | Tipik Bölme Yapılandırması |
| Sürekli çalışma, yüksek ısı yükü | 4:1 ila 5:1 | Dönüş difüzörlü tam yükseklikte yönlendirme plakası |
| Aralıklı görev, standart pres işi | 3:1 ila 4:1 | Emme ve geri dönüşü ayıran kısmi saptırma plakası |
| Mobil veya alanı kısıtlı üniteler | 2:1 ila 3:1 | Yalnızca dahili difüzör, tam bölme yok |
Endüstriyel hidrolik tasarım uygulamalarında referans alınan genel rezervuar boyutlandırma oranları.
Rezervuarlar aynı zamanda doldurma ve boşaltma portlarını, kurutucu veya partikül elemanlı bir havalandırmayı, demirli aşınma kalıntılarını yakalamak için manyetik bir boşaltma tapasını ve bir gözetleme camı veya şamandıra tarzı seviye göstergesini de taşır. Manyetik fişi atlamak, düşük maliyetli hidrolik güç ünitesi yapılarında yaygın bir kısayoldur ve sağladığı aşınma korumasına göre en ucuz eklemelerden biridir.
Bölme Yerleştirme ve Dönüş Hattı Tasarımı
Dahili yönlendirme plakası genellikle gözden kaçırılır, ancak onun yerleşimi, sıvının pompaya geri çekilmeden önce ne kadar bekleme süresine sahip olacağını belirler. Emme portuna çok yakın bir yere yerleştirilen saptırma plakası, etkili çökelme mesafesini kısaltır ve havalandırılmış sıvının, gazı giderebileceğinden daha hızlı devridaim yapmasına olanak tanır. Dönüş hatları tipik olarak 45 derecelik bir açıyla kesilir ve sıçramayı ve köpük oluşumunu azaltmak için akışkan yüzeyinin altına yerleştirilir ve dönüş hattındaki bir difüzör bağlantısı, yüksek hızlı bir akışı doğrudan tank duvarına yönlendirmek yerine akışı daha geniş bir alana yayar.
Tank Malzemeleri ve Yüzey İşlem
Mineral yağ, su-glikol ve biyolojik olarak parçalanabilen sıvıların her biri işlenmemiş çelikle farklı şekilde etkileşime girdiğinden, karbon çeliği maliyet nedenleriyle standart rezervuar malzemesi olarak kalır ve genellikle kullanılan belirli sıvı türüne dayanıklı bir iç kaplama ile tamamlanır. Paslanmaz çelik rezervuarlar, kaplama arızasının kontaminasyon riskine yol açabileceği gıda sınıfı, yıkama veya aşındırıcı ortamlardaki ünitelerde görülür. Alüminyum tanklar mobil ve ağırlığa duyarlı yapılarda ortaya çıkıyor ve bir miktar göçme direnci yerine anlamlı bir ağırlık azaltımı sağlıyor.
Hidrolik Akışkan Çeşitleri ve Viskozite Seçimi
Sıvının kendisi sadece bir ortam değil, çalışan bir bileşendir ve yanlış kalitenin seçilmesi, bu parçalar ne kadar iyi belirlenmiş olursa olsun, devredeki diğer tüm parçaları baltalar.
Ortak Akışkan Kategorileri
- Mineral bazlı aşınma önleyici yağlar — iyi bir maliyet, yağlama ve katkı performansı dengesi sunan endüstriyel hidrolik güç ünitelerinin büyük çoğunluğu için varsayılan seçim.
- Ateşe dayanıklı sıvılar (su-glikol veya fosfat ester) - sıcak metal, kaynak işlemleri veya bir ateşleme kaynağı yakınındaki hidrolik hat arızasının gerçek risk oluşturduğu dökümhanelerin yakınında kullanılır.
- Biyobozunur sıvılar — su yollarının yakınında veya çevresel olarak hassas alanlarda çalışan mobil ekipmanlar için, genellikle mineral yağa göre daha yüksek bir maliyetle belirtilmiştir.
- Gıdaya uygun sıvılar — Gıda ürünleriyle kazara temasın mümkün olduğu yerlerde kullanılır, standart endüstriyel yağlarda bulunan katkı paketleri olmadan formüle edilir.
Viskozite Sınıfı ve Çalışma Sıcaklığı
Viskozite genel olarak ISO derecesine göre belirtilir; ISO 32 ve ISO 46, ılıman iklimdeki endüstriyel uygulamaların çoğunu kapsar ve ISO 68, sürekli olarak yüksek ortam sıcaklıklarında çalışan üniteler için ayrılmıştır. Çalışma sıcaklığına göre çok ince bir sıvının çalıştırılması, pompa ve valfler arasındaki iç sızıntıyı artırarak hacimsel verimliliği düşürürken, çok kalın bir sıvı, pompa girişi kısıtlamasını artırır ve soğuk koşullarda pompayı başlatma sırasında aç bırakabilir. 100'ün üzerindeki bir viskozite indeksi, sıvının sıcaklık arttıkça incelmeye karşı dirençli olduğunu gösterir; bu, iklim kontrollü iç mekan kurulumlarından ziyade mevsimsel sıcaklık salınımının geniş olduğu ünitelerde daha önemlidir.
Hidrolik Güç Ünitelerinde Kullanılan Pompa Tipleri
Pompa, akış hızını ve tahliye vanası ayarıyla birlikte tüm ünitenin maksimum çalışma basıncını ayarlar. Üç pompa mimarisi, endüstriyel hidrolik güç ünitesi yapılarının büyük çoğunluğunu kapsar.
- Dişli pompalar — sabit deplasmanlı, basit yapı, orta derecede kirlenmeye toleranslı, tipik olarak 3.000 psi'ye kadar nominal basınç ve sabit akış ihtiyaçları olan maliyete duyarlı uygulamalar için çok uygundur.
- Kanatlı pompalar — dişli pompalardan daha sessiz çalışma, yaklaşık 3.500 psi'ye kadar orta basınç aralığında iyi verimlilik ve operatör istasyonlarının yakını gibi gürültü seviyelerinin önemli olduğu yerlerde yaygın bir seçim.
- Pistonlu pompalar — sabit veya değişken deplasmanlı olarak mevcuttur, 5.000 psi veya daha yüksek kapasiteye sahiptir ve bir ünitenin değişken yük altında enerji tasarrufu sağlamak için basınç dengelemeli veya yüke duyarlı akış kontrolüne ihtiyaç duyduğu durumlarda standart seçimdir.
Sabit ve Değişken Yer Değiştirme
Sabit deplasmanlı bir pompa, yükten bağımsız olarak belirli bir şaft hızında sabit bir akış hızı sağlar ve fazla akış ısı olarak tahliye vanası üzerinden atlanır. Değişken deplasmanlı, basınç dengelemeli pompa, sistem ayarlanan basınca ulaştığında kendi çıkışını azaltır, bu da uzun bekleme süreli ünitelerde ısı üretimini ve elektrik çekişini önemli ölçüde azaltır. Değişken bir pompanın daha yüksek olan ön maliyeti, döngülerinin çoğunu akış hareketinden ziyade tutma basıncını harcayan ünitelerdeki daha düşük soğutma ve enerji maliyetleri sayesinde genellikle birkaç yıl içinde telafi edilir.
Pompa Montajı ve Tahrik Kaplini
Çoğu endüstriyel pompa, mil hizalamasını tutarlı tutan ve kayışın gerilmesinden kaynaklanan bakım masraflarını ortadan kaldıran, kayış tahriki yerine bir çan mahfazası ve esnek kaplin yoluyla doğrudan motora monte edilir. Kaplin malzemesi seçimi göründüğünden daha önemlidir; çok sert bir kaplin, motor titreşimini doğrudan pompa miline iletir ve yatak aşınmasını hızlandırır; çok yumuşak bir kaplin ise ani yük değişimleri altında sarılabilir. Motor ile pompa şaftı arasındaki hizalama toleransı genellikle bir inçin birkaç binde biri düzeyinde tutulur, çünkü bu aralığın ötesindeki yanlış hizalama, performansı etkilemeden çok önce erken salmastra sızıntısı olarak ortaya çıkar.
Hacimsel Verim ve Aşınma Göstergeleri
Yeni bir pistonlu pompa tipik olarak yüzde 92 ila 97 hacimsel verimlilikte çalışır; bu, teorik çıktının yalnızca küçük bir yüzdesinin iç kayma nedeniyle kaybedildiği anlamına gelir. Pompa aşındıkça kayma artar ve pompa normal şekilde başlayıp çalışsa bile basınç yük altında daha az sabit kalır. Sabit bir yük altında zaman içinde çıkış akışının veya basınç düşüşünün izlenmesi, pompanın aşınması konusunda tam bir arızayı beklemekten çok daha erken bir uyarı verir.
Elektrik Motoru Özellikleri ve Seçimi
Motorun, yalnızca akış değerinde değil, amaçlanan çalışma basıncında pompanın beygir gücü ihtiyacını da karşılaması gerekir. Bir hidrolik devrenin beygir gücü, akış ve basıncın birlikte hesaplanmasıyla hesaplanır; dolayısıyla yalnızca akışta mütevazı görünen bir pompa, sürekli olarak yüksek basınç tutması bekleniyorsa yine de büyük bir motor gerektirebilir.
| Motorlu Çerçeve | Ortak Beygir Gücü Aralığı | Tipik Uygulama |
| NEMA 56C / 143TC-145TC | 1 ila 5 HP | Küçük mobil üniteler, tek aktüatörlü asansörler |
| 184TC-215TC | 7,5 ila 20 HP | Standart endüstriyel presler ve kelepçeler |
| 254TC ve daha büyük | 25 HP ve üzeri | Sürekli çalışan endüstriyel makineler, enjeksiyonlu kalıplama |
Beygir gücüne ve tipik hidrolik güç ünitesi uygulamasına göre yaklaşık motor gövdesi boyutlandırması.
TEFC (tamamen kapalı, fan soğutmalı) motorlar, pompa ucunun yağ buharına ve havadaki partiküllere maruz kalması nedeniyle endüstriyel hidrolik güç ünitesi kurulumlarında hakimdir. Görev döngüsü burada da önemlidir: Sürekli çalışma (S1) için derecelendirilmiş bir motor, her ikisi de aynı beygir gücünü paylaşsa bile, yalnızca aralıklı çalışma için derecelendirilmiş bir motora göre sekiz saatlik vardiya boyunca daha soğuk çalışacaktır.
Başlatma Yöntemi ve Ani Akım
Doğrudan hat üzerinde başlatma, daha küçük motorlar için yaygındır ancak nominal çalışma akımının birkaç katı bir ani akım üretir; bu, sınırlı elektrik hizmetine sahip tesislerde veya vardiya boyunca sık sık çalışıp duran ünitelerde sorun olabilir. Yumuşak yolvericiler ve değişken frekanslı sürücüler bu ani akımı azaltır ve değişken frekanslı sürücü ayrıca döngünün düşük talep dönemlerinde motor hızının azaltılmasına olanak tanır, bu da hem enerji kullanımını hem de gürültüyü azaltır. Pompanın sabit deplasmanlı olduğu ünitelerde, onu bir VFD ile eşleştirmek, pompanın kendisini değiştirmeden beklemedeki enerji tüketimini azaltmak için en etkili yenileme değişikliklerinden biridir.
Motor Soğutma ve Ortam Değer Azaltma
Motor etiketi değerleri, genellikle 40°C olan standart bir ortam sıcaklığı varsayar. Kapalı dolaplara, sıcak mekanik odalara veya doğrudan güneş ışığına kurulan üniteler genellikle bu temel değerden daha yüksek bir ortamda çalışır ve motorun kullanılabilir beygir gücü buna göre azaltılmalıdır, aksi takdirde motor, nominal yalıtım sınıfından daha sıcak çalışacak ve herhangi bir mekanik arıza meydana gelmeden önce sargı ömrünü kısaltacaktır.
Yön, Tahliye ve Akış Kontrol Valfleri
Valfler, hidrolik güç ünitesinin davranışının gerçekte şekillendiği yerdir. Daha zorlu devrelerde kullanılan çeşitli özel valf türlerinin yanı sıra neredeyse her yapıda üç valf ailesi ortaya çıkar.
Yön Kontrol Valfleri
Solenoidle çalıştırılan yön valfleri, aktüatörü uzatmak, geri çekmek veya tutmak için akışı yönlendirir. Makara konfigürasyonu, devrenin açık merkezli, kapalı merkezli veya tandem merkezli olup olmadığını belirler ve bu da valf kaydırılmadığında pompanın nasıl davranacağını etkiler. Standart bir ıslak armatür solenoid valfinin tepki süresi tipik olarak 20 ila 50 milisaniye aralığındadır; oransal yön valfleri ise bu hızın bir kısmını, aktüatör ve bağlı yapı üzerindeki şok yükünü azaltan kontrollü, rampalı bir geçiş için kullanır.
Tahliye Vanaları
Tahliye vanası devrenin mutlak basınç tavanını ayarlar ve her aşağı akış bileşenini aşırı yük olayından korur. Tipik olarak sistemin ihtiyaç duyduğu en yüksek çalışma basıncının yüzde 10 ila 20 üzerinde ayarlanır ve normal çalışma sırasında tahliye yolu boyunca enerji israf etmeden marj sağlar. Pilotla çalıştırılan tahliye vanaları, değişen akış koşullarında doğrudan etkili tahliye vanalarına göre daha sıkı bir basınç toleransına sahiptir ve kabaca 10 GPM'nin üzerindeki herhangi bir devrede standart seçimdir.
Akış Kontrol Vanaları
İğne valfler, basınç dengelemeli akış kontrolleri ve akış bölücüler, aktüatör hızını yük değişiminden bağımsız olarak yönetir. Basınç dengelemeli versiyonlar, yük basıncı değiştiğinde bile ayarlanmış bir akış hızını korur; bu, senkronize kenetleme gibi çevrim süresi tutarlılığının gerekli olduğu tüm uygulamalarda önemlidir.
Karşı Dengeleme ve Yük Tutma Valfleri
Dikey aktüatörlerde, bir dengeleme valfi, bir hortumun yırtılması veya bir yön valfinin sinyalini kaybetmesi durumunda, giriş tarafı aktif olarak basınçlandırılana kadar aktüatörün çıkış tarafındaki karşı basıncı koruyarak aşırı çalışan yükün serbest düşmesini önler. Bu tip yük tutma valfleri, kaldırma platformları veya pres şahmerdanları gibi kontrolsüz bir inişin tehlike oluşturabileceği herhangi bir uygulamada güvenlik açısından kritik bileşenler olarak kabul edilir.

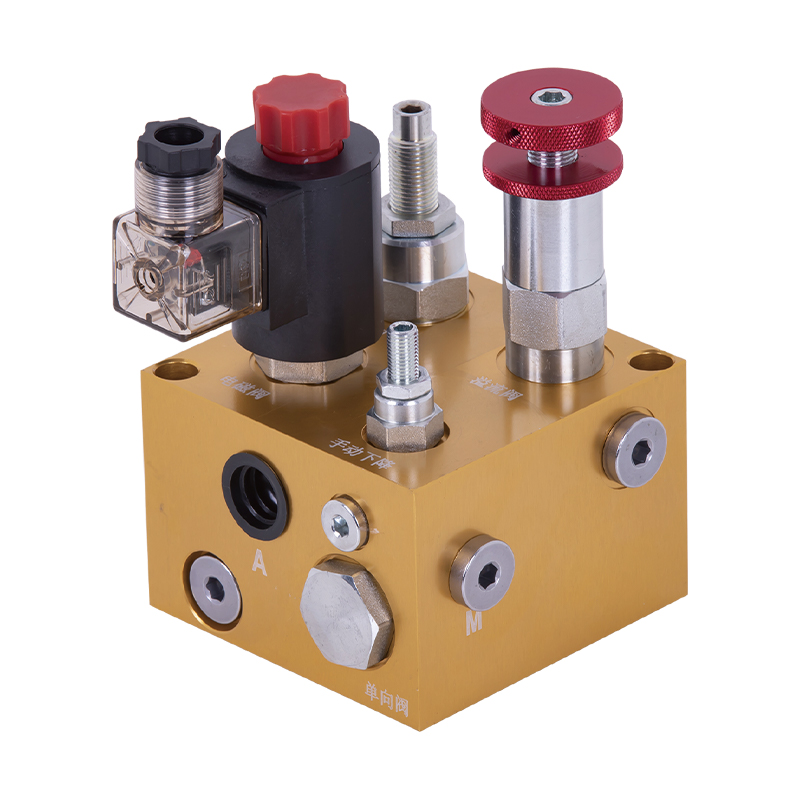

Valf manifoldları, bu işlevlerin birçoğunu tek bir döküm veya delikli blokta giderek daha fazla birleştirerek, ayrı borulara sahip bir dizi valfle karşılaştırıldığında harici bağlantı parçalarının ve sızıntı noktalarının sayısını azaltır.
Filtrasyon ve Sıvı Temizliği
Planlanmamış hidrolik bileşen arızalarının çoğundan kirlenme sorumludur ve filtreleme birincil savunmadır. İyi tanımlanmış bir hidrolik güç ünitesi, tek bir filtre konumuna bağlı kalmak yerine devrede birden fazla noktada filtreleme kullanır.
| Filtre Konumu | Tipik Mikron Derecelendirmesi | Birincil Amaç |
| Emme süzgeci | 100 ila 150 mikron | Pompa girişini büyük döküntülerden korur |
| Basınç hattı filtresi | 10 ila 25 mikron | Pompanın aşağı akışındaki vanaları ve silindirleri korur |
| Dönüş hattı filtresi | 10 ila 25 mikron | Aşınma artıklarını rezervuara yeniden girmeden önce yakalar |
Tipik bir hidrolik güç ünitesi devresindeki ortak filtreleme noktaları ve mikron değerleri.
Sıvı temizliği genellikle 4, 6 ve 14 mikrondaki parçacık sayımlarını temsil eden üç sayıyı rapor eden ISO 4406 parçacık sayımı kullanılarak izlenir. 18/16/13 gibi bir kod, orta basınçlı bir endüstriyel devre için gerçekçi bir hedeftir; oransal ve servo valfler ise genellikle 16/14/11 aralığında daha sıkı bir kod gerektirir. İster görsel ister elektrikli bir tıkanma göstergesi, bakım personelinin elemanları sabit bir takvim aralığı yerine gerçek duruma göre değiştirmesine olanak tanır, bu da hem erken eleman değişikliklerini hem de filtrenin kapasitesinin aşılması riskini azaltır.
Beta Oranı ve Filtre Verimliliği
Filtre elemanı performansı genellikle, elemanın yukarı ve aşağı yönünde belirli bir boyutun üzerindeki parçacıkların sayısını karşılaştıran bir beta oranı olarak ifade edilir. 10 mikronda 200'lük bir beta oranı, filtrenin bu boyuttaki veya daha büyük her 200 parçacıktan 199'unu çıkardığı anlamına gelir ve bir basınç hattı filtresi için yüksek verimlilik derecesi olarak kabul edilir. Beta oranı, tek başına başlık mikron derecelendirmesinden daha önemlidir, çünkü aynı mikron boyutunda reklamı yapılan iki filtre, medya yapısına bağlı olarak çok farklı gerçek yakalama verimliliğine sahip olabilir.
Çevrimdışı ve Böbrek Döngüsü Filtrasyonu
Bazı hidrolik güç üniteleri, ana devrenin görev döngüsünden bağımsız olarak küçük bir yardımcı pompayla sürekli olarak çalışan özel bir çevrimdışı filtreleme döngüsü ekler. Bu böbrek döngüsü düzenlemesi, ana pompanın boşta olduğu dönemlerde bile rezervuarı temiz tutar ve hat içi filtrelemenin tek başına tam sıvı hacmini sıkı bir temizlik hedefini tutturmaya yetecek kadar sıklıkla aktaramadığı büyük hacimli rezervuarlarda yaygındır.
Akümülatörler ve Rolleri
Akümülatör, sıvıyı önceden yüklenmiş bir gaz hacminden (neredeyse her zaman nitrojen) ayırmak için bir piston, kese veya diyafram kullanarak hidrolik enerjiyi basınç altında depolar. Bir hidrolik güç ünitesinde akümülatörler birkaç farklı amaca hizmet eder.
- Hortumların, bağlantı parçalarının ve göstergelerin servis ömrünü uzatan basınç artışlarını ve pompa dalgalanmalarını yumuşatır.
- Kısa süreli pik talep sırasında pompanın tek başına sağlayabileceği miktarın ötesinde bir akış patlaması sağlayarak daha küçük bir pompanın belirlenmesine olanak tanır.
- Güç kaybı sırasında kenetlenen veya tutulan aktüatör üzerindeki basıncın korunması, güvenliğin kritik olduğu kenetleme uygulamaları için önemlidir.
- Hızlı valf değişimlerinden kaynaklanan şok yükleri emerek uzun boru hatlarında çekiç etkisini azaltır.
Mesane tipi akümülatörler genel endüstriyel hizmetlerde en yaygın tercihtir çünkü tepki hızı ve maliyet arasında iyi bir denge sunarlar. Ön dolum basıncı normalde minimum sistem çalışma basıncının kabaca yüzde 90'ına ayarlanır ve nitrojen yükü mesane malzemesi aracılığıyla zamanla yavaş yavaş düştüğü için periyodik olarak kontrol edilmesi gerekir.
Yüksek Çevrim Uygulamaları için Pistonlu Akümülatörler
Pistonlu akümülatörler, gaz ve sıvıyı ayırmak için esnek bir kese yerine serbest yüzen bir piston kullanır; bu da onların, sürekli hızlı döngü altında kese ömrünü sınırlayan yorulma endişeleri olmadan daha büyük hacimleri ve daha yüksek döngü hızlarını idare etmelerine olanak tanır. Akümülatörün vardiya başına binlerce şarj ve deşarj döngüsü gördüğü sürekli çalışan endüstriyel preslerde ve test ekipmanlarında daha yaygındırlar.
Eşanjörler ve Soğutma Devreleri
Hidrolik devredeki her verimsizlik kendini ısı olarak gösterir ve aşırı ısı, hem sıvıyı hem de ünitedeki contaları bozmanın en hızlı yollarından biridir. Hava soğutmalı ısı eşanjörleri, fan tahrikli bir radyatör çekirdeği kullanır ve ortam havasının mevcut olduğu ve suyun bulunmadığı kurulumlara uygundur; su soğutmalı kabuk ve boru eşanjörleri ise sıcak veya tozlu ortamlarda daha tutarlı soğutma sağlar ancak soğutulmuş veya tek geçişli su kaynağı gerektirir.
Boyutlandırma Hususları
Soğutma kapasitesi genellikle sadece motor beygir gücüyle değil, tahliye vanası bypass'ı, vanalar arasındaki basınç düşüşü ve pompa verimsizliği tarafından oluşturulan ısı yüküyle de eşleştirilir. Uzun bekleme süreleri boyunca sabit deplasmanlı bir pompayı kapalı merkezli bir vanaya karşı çalıştıran üniteler, aynı işi yapan değişken deplasmanlı bir pompaya göre önemli ölçüde daha fazla ısı üretir ve soğutucu spesifikasyonu, beygir gücüne dayalı genel bir genel kural yerine bu farkı yansıtmalıdır.
Su soğutmalı devredeki termostatik olarak kontrol edilen bir fan veya bir baypas valfi, sıvı sıcaklığının her iki yönde de çok fazla salınımını önler; çünkü çok soğuk çalışan sıvı, viskoziteyi artırır ve tıpkı çok sıcak çalışmanın viskoziteyi ve film mukavemetini düşürmesi gibi, pompa girişi kısıtlamasını da arttırır.
Hava Soğutmalı ve Su Soğutmalı Karşılaştırmalar
Hava soğutmalı üniteler, su soğutmalı sistemin getirdiği tesisat, su arıtma ve tahliye izni endişelerini ortadan kaldırır, bu da onları çoğu bağımsız endüstriyel kurulum için daha basit bir seçim haline getirir. Buna karşılık su soğutmalı üniteler, ortamdaki hava koşullarından bağımsız olarak daha sabit bir sıvı sıcaklığı tutar ve ünitenin etrafında daha az fiziksel alan kaplar; bu, zemin alanının veya hava akışı açıklığının sınırlı olduğu tesislerde önemlidir. Bazı daha büyük kurulumlar, açık once-through sistemin su tüketimi ve deşarj endişeleri olmadan su soğutmanın stabilitesini sağlamak için özel olarak kapalı devre sudan havaya soğutucu kullanır.
Manifoldlar, Hortumlar ve Bağlantı Parçaları
Manifold blokları, vana montajını ve dahili taşımayı tek bir işlenmiş veya döküm gövdede birleştirerek harici hortum akışlarının sayısını ve bunlarla birlikte gelen sızıntı noktalarını azaltır. Doğrudan manifold boşluklarına bağlanan kartuş tarzı valfler, hem kapladığı alanı hem de montaj işçiliğini azalttığından, yeni hidrolik güç ünitesi yapılarında eski istiflenmiş valf düzeneklerinin yerini büyük ölçüde almıştır.
Hortum ve Rakor Seçimi
Hortum, çalışma basıncına, patlama basıncına ve bükülme yarıçapına göre derecelendirilir ve küçük boyutlu hortum, pompa veya valf sorunu olarak yanlış teşhis edilen basınç düşüşünün en yaygın nedenlerinden biridir. O-halka yüz contası ve O-halka başlığı bağlantı parçaları artık yüksek basınçlı devrelerde eski havşa bağlantı parçalarına göre tercih ediliyor çünkü yalnızca metal-metal torkuna dayanmadan güvenilir bir şekilde sızdırmazlık sağlıyorlar ve ünitenin ömrü boyunca bağlantı noktalarındaki sızıntı sızıntılarını azaltıyorlar.
Sert Boru ve Esnek Hortum Karşılaştırması
Sert borular aşınmaya karşı dirençli olduğundan ve kurulumun ömrü boyunca hortumdan daha uzun süre dayandığından, sabit ünitelerdeki rezervuar, pompa ve manifold arasındaki kalıcı bağlantılar için genellikle sabit çelik veya paslanmaz borular kullanılır. Esnek hortum, hareket eden silindir gibi hareketli bileşenlere veya pompa ve motordan titreşim izolasyonu gerektiren bölümlere bağlantılar için ayrılmıştır. Montaj sırasında kolaylık sağlamak amacıyla tüm sabit devre için hortum çalıştırmak yerine ikisini uygun şekilde karıştırmak, sızıntı onarımları arasındaki servis aralığını anlamlı şekilde uzatır.
Boru Boyutlandırması ve Hız Sınırları
Hat boyutlandırması genellikle sıvı hızını kabul edilen aralıklarda tutacak şekilde ayarlanır - kabaca emme hatlarında saniyede 2 ila 4 fit, basınç hatlarında saniyede 10 ila 15 fit ve dönüş hatlarında saniyede 10 ila 15 fit. Küçük boyutlu hatlar hızı bu aralıkların ötesinde artırır, bu da basınç düşüşünü artırır, ek ısı üretir ve emme hatlarında özellikle pompa girişinde kavitasyon riskini artırır.
Contalar, Contalar ve Aşınma Bileşenleri
Bir hidrolik güç ünitesi belirtildiğinde contalar nadiren pompa veya valflerle aynı ilgiyi görür, ancak conta arızası bir ünitenin plansız bir onarımla sonuçlanmasının en sık nedenlerinden biridir.
Mil Keçeleri
Pompanın tahrik milindeki döner mil contası, sabit dönüşe ve motor kaplinindeki herhangi bir yanlış hizalamaya maruz kalır, bu da onu tüm ünitedeki en yüksek aşınmaya sahip conta konumlarından biri haline getirir. Mineral yağa uygun bir conta bileşiği, belirli ateşe dayanıklı veya biyolojik olarak parçalanabilen sıvılarla temas halinde hızla bozunabileceğinden, salmastra malzemesinin kullanılan sıvı tipine uygun olması gerekir.
Statik Contalar ve Contalar
Manifold ve valf montaj yüzeyleri dinamik contalar yerine statik O-halkalara veya contalara dayanır ve bunlar sürekli harekete maruz kalmadıkları için genellikle daha uzun hizmet ömrüne sahiptirler. Arızaları genellikle sıvı uyumluluğu sorunlarından ziyade, montaj sırasında yanlış cıvata torkuna veya valf değişimi sırasında değiştirilmesi gereken bir contanın yeniden kullanılmasına bağlıdır.
Akışkan Tipine Göre Conta Uyumluluğu
| Sıvı Tipi | Yaygın Olarak Uyumlu Conta Malzemesi | Not |
| Madeni yağ | Nitril (Buna-N) | Çoğu endüstriyel devre için standart varsayılan |
| Ateşe dayanıklı su-glikol | EPDM | Nitril zamanla su-glikol sıvısında bozunur |
| Fosfat ester | Florokarbon (Viton) | EPDM ve nitrilin ikisi de uygun değildir |
Sıvı türüne göre genel conta malzemesi kılavuzu; her zaman belirli sıvı üreticisinin verilerine göre onaylayın.
Enstrümantasyon: Göstergeler, Sensörler ve Anahtarlar
Enstrümantasyon, hidrolik güç ünitesini kapalı bir kutudan sökmeden teşhis edilebilecek bir şeye dönüştürür. Çoğu endüstriyel ünitedeki minimum enstrümantasyon paketi, göstergeyi titreşimden korumak için izolasyon valfli bir basınç göstergesi, rezervuar üzerinde bir sıvı seviyesi ve sıcaklık göstergesi ve filtre yuvaları üzerinde bir tıkanma göstergesi içerir.
| Enstrüman | Neleri İzler? | Neden Önemlidir? |
| Basınç dönüştürücü | Sistem basıncı, elektriksel olarak okunur | PLC izlemeyi ve basınca dayalı kilitlemeleri etkinleştirir |
| Sıcaklık anahtarı | Rezervuar sıvı sıcaklığı | Viskozite bozulmasından önce soğutmayı veya kapatmayı tetikler |
| Seviye anahtarı | Rezervuar sıvı seviyesi | Düşük sıvı nedeniyle pompa kavitasyonunu önler |
| Filtre tıkanma göstergesi | Filtre elemanı boyunca basınç farkı | Fiili duruma göre öğe değişimini işaretler |
Durum izleme için hidrolik güç ünitelerine ortak göstergeler eklendi.
Yalnızca görsel göstergelere güvenmek yerine bu cihazlara elektrik çıkışları eklemek, bir PLC veya kontrol panelinin, düşük seviye veya aşırı sıcaklık durumu hasara yol açmadan önce üniteyi otomatik olarak kapatmasına olanak tanır; bu, göz ardı edilen bir uyarının ardından yapılan onarımdan çok daha ucuzdur.
Veri Kaydı ve Uzaktan İzleme
Daha büyük kurulumlarda enstrümantasyon, yalnızca yerel bir panel yerine giderek daha fazla bir veri tarihçisini veya uzaktan izleme platformunu besliyor ve bakım personelinin yalnızca bir alarma tepki vermek yerine haftalar veya aylar boyunca basınç ve sıcaklık eğilimlerini izlemesine olanak tanıyor. Bu trendlerdeki kademeli kayma (yavaşça yükselen taban sıcaklığı veya eskisinden daha sık bypass yapan bir tahliye vanası), ünitenin bir alarmı tetiklemesinden veya tamamen arızalanmasından çok önce, genellikle pompa veya soğutucu aşınmasının geliştiğine dair mümkün olan en erken uyarıdır.
Kontrol Sistemleri ve PLC Entegrasyonu
Basit açma/kapama veya manuel valf kontrolüne sahip bağımsız hidrolik güç üniteleri hala kurulumların büyük bir kısmını oluşturuyor ancak bir PLC veya özel hidrolik kontrol cihazı ile entegrasyon, çevrim zamanlamasının, sıralamanın veya güvenlik kilitlerinin önemli olduğu herhangi bir uygulamada standart hale geldi.
Ayrık ve Orantılı Kontrol
Ayrı bir kontrol şeması, solenoid valfleri tamamen açar veya kapatır; bu, basit uzatma-geri çekme-tutma dizileri için yeterlidir. Bunun yerine orantısal ve servo kontrol, valf konumunu sürekli olarak modüle ederek kontrollü hızlanma, yavaşlama ve strok ortasında konumlandırmaya olanak tanır. Orantılı kontrol maliyeti artırır ve daha sıkı sıvı temizliği gerektirir, ancak hidrolik güç ünitesinin, pnömatik veya elektromekanik aktüatörlerin bazen daha iyi idare ettiği varsayılan yumuşak, konum açısından hassas hareketi eşleştirmesine olanak tanıyan da budur.
Güvenlik Kilitleri
Basınç anahtarları, koruma kilitleri ve acil durdurma devreleri genellikle doğrudan motor marş motoruna ve yön valfi kontrol devresine bağlanır, böylece bir güvenlik olayı, bir kontrol sistemi arızası nedeniyle geciktirilebilecek yalnızca yazılımdan oluşan bir yanıta güvenmek yerine, hem elektrikli sürücüyü hem de hidrolik basıncı aynı anda ortadan kaldırır.
Hidrolik Güç Ünitesi Tasarımında Enerji Verimliliği
Bir hidrolik güç ünitesinin kullanım ömrü boyunca enerji maliyeti sıklıkla ekipmanın orijinal satın alma fiyatını aşar; bu da verimliliği ikincil bir konu olmaktan ziyade başlı başına bir bileşen seçim faktörü haline getirir.
- Değişken deplasmanlı, basınç dengelemeli pompalar, tahliye vanası boyunca tam akışı atlamak yerine, basınç hedefine ulaşıldığında çıkışı azaltarak yedek enerji kullanımını azaltır.
- Motordaki değişken frekanslı sürücüler, döngünün düşük talepli kısımlarında hem enerji tüketimini hem de gürültüyü azaltır.
- Uygun boyuttaki borular basınç düşüşünü azaltır, bu da pompanın aynı akışı sağlamak için çalışması gereken beygir gücünü doğrudan azaltır.
- Yük algılama devreleri, aktüatörlerin halihazırda neye ihtiyaç duyduğuna bakılmaksızın sabit bir basınçta çalışmak yerine pompa çıkışını gerçek aşağı akış talebiyle eşleştirir.
Bu seçenekler birbirleriyle etkileşim halindedir: VFD tahrikli bir motor ve yüke duyarlı bir manifold ile eşleştirilmiş değişken deplasmanlı bir pompa, aynı uygulamadaki sabit deplasmanlı, sabit hızlı taban çizgisine kıyasla elektrik tüketimini önemli ölçüde azaltabilir; ancak gerçek tasarruflar büyük ölçüde görev döngüsünün ne kadarının tam akışlı çalışmaya karşı kısmi talepte harcandığına bağlıdır.
Mobil ve Sabit Hidrolik Güç Ünitesi Bileşenleri
Yukarıda ele alınan bileşen grupları hem mobil hem de sabit hidrolik güç üniteleri için geçerlidir, ancak her grup içinde seçilen özel donanım genellikle ikisi arasında anlamlı farklılık gösterir.
| Bileşen | Sabit Endüstriyel Ünite | Mobil Ünite |
| Güç kaynağı | Sabit elektrik motoru | PTO, motora monte pompa veya akülü elektrik motoru |
| Rezervuar malzemesi | Karbon veya paslanmaz çelik | Ağırlığı azaltmak için alüminyum |
| Soğutma | Hava veya su ısı değiştirici | Ram-hava veya fan destekli hava soğutma |
| Muhafaza | Açık çerçeve veya ses yalıtımlı kabin | Mühürlü, titreşim yalıtımlı bölme |
Sabit endüstriyel ve mobil hidrolik güç ünitesi yapıları arasındaki genel bileşen farklılıkları.
Titreşim, mobil ünitelerdeki en büyük ek tasarım faktörüdür. Sabit bir endüstriyel zeminde yıllarca bozulmadan duracak bileşenlerin mobil şasi üzerinde kilit rondelalarına, vida kilitleme bileşiğine ve titreşime dayanıklı hortum kelepçelerine ihtiyacı vardır; çünkü sürekli yol veya arazi titreşimi, standart bağlantı elemanlarını ve bağlantı parçalarını sabit bir kurulumdan çok daha hızlı bir şekilde gevşetecektir.
Bileşen Arıza Modelleri ve Önleyici Bakım
Çoğu hidrolik güç ünitesi arızası üç temel nedenden birine dayanmaktadır: kirlenme, havalandırma veya ısı. Her birinin erken belirtilerini tanımak, bakım personelinin bir bileşen gerçekten arızalanmadan önce müdahale etmesini sağlar.
| Belirti | Olası Bileşen Etkilendi | Ortak Kök Neden |
| Pompada sızlanma veya kavitasyon sesi | Pompa, emme süzgeci | Düşük sıvı seviyesi, tıkalı süzgeç veya emme tarafında hava sızıntısı |
| Süngerimsi veya gecikmeli silindir tepkisi | Yön veya akış kontrol valfi | Havalandırılmış sıvı veya aşınmış valf makarası |
| Yük altında kademeli basınç düşüşü | Pompa, tahliye vanası | Kirlenmiş sıvıdan kaynaklanan iç aşınma |
| Vardiya boyunca artan sıvı sıcaklığı | Soğutucu, tahliye vanası | Yetersiz soğutma veya aşırı tahliye bypass'ı |
| Ağlayan bağlantı parçaları ve hortum uçları | Bağlantı parçaları, hortum düzenekleri | Titreşim yorgunluğu veya kurulumda yanlış tork |
| Düzensiz basınç göstergesi veya dönüştürücü okuması | Gösterge izolatörü, dönüştürücü kablolaması | Nabız hasarı veya gevşek elektrik bağlantısı |
Sahada gözlemlenen semptom modelleri ve tipik olarak sorumlu olan bileşenler.
Sıvı numunesi alma, sabit aralıklar yerine tıkanma göstergelerine dayalı programlı filtre değişiklikleri ve periyodik akümülatör ön şarj kontrolleri etrafında oluşturulan önleyici bir program, bu arıza modellerinin büyük çoğunluğunu yakalar ve bunların düzeltilmesi hâlâ ucuzdur.
Sıvı Numune Alma Aralıkları
Üç ayda bir sıvı numunesi alınması, sürekli endüstriyel hizmet veren üniteler için ortak bir temeldir; partikül sayısındaki küçük bir artışın valf tepkisi üzerinde çok büyük bir etkiye sahip olduğu, yüksek hassasiyetli oransal veya servo devreler çalıştıran ünitelerde numune alma aylık aralığa kaydırılmıştır. Rezervuar tabanından ziyade canlı, çalışan bir hattan numune alınması, pompa ve vanalarda gerçekte neyin dolaştığının daha temsili bir resmini verir.
Özel Bir Hidrolik Güç Ünitesi için Bileşenlerin Belirlenmesi
Standart katalog birimleri uygulamaların büyük bir kısmını kapsar, ancak ayak izi, gürültü, görev döngüsü veya çevreye maruz kalmanın standart aralıkların dışında kaldığı durumlarda özel yapılar yaygındır. Birkaç pratik soru, çoğu özel spesifikasyonu şekillendirir.
- Sistemin isteyebileceği teorik maksimum akış yerine gerçek görev döngüsü (sürekli, aralıklı veya ara sıra en yüksek talep) nedir?
- Dış mekan veya yıkamalı kurulum motor muhafaza tipini, rezervuar malzemesini ve soğutma stratejisini değiştirdiğinden hangi ortam sıcaklığı aralığı ve muhafaza gereksinimleri geçerlidir?
- Dişli, kanatlı ve pistonlu pompalar arasındaki seçimi herhangi bir muhafaza işlemi kadar etkileyen kurulumun yakınında hangi gürültü sınırları geçerlidir?
- Uygulamanın, basit bir açma/kapama devresinden daha sıkı filtreleme hedefleri ve farklı valf teknolojisi sağlayan orantısal veya servo düzeyinde kontrol hassasiyetine ihtiyacı var mı?
- Beklenen hizmet ömrü nedir ve rutin bakımı kim gerçekleştirecek, çünkü bu, manuel olarak kontrol edilen daha basit bir enstrümantasyon paketine kıyasla uzaktan izleme ve otomatik kapatma eklemenin ne kadar değer katacağını etkiler?
Bu yanıtları bileşen seçiminden hemen önce almak, en pahalı yeniden işleme türlerini ortadan kaldırır: kurulumdan sonra pompanın, motorun veya soğutma paketinin gerçek çalışma koşullarına göre küçük boyutunun keşfedilmesi.
Muhafazalar ve Gürültü Azaltma
Hidrolik güç ünitesinin bir operatör istasyonunun yakınında veya gürültüye duyarlı bir tesiste bulunduğu durumlarda, pompa ve motorun etrafındaki ses yalıtımlı muhafaza, algılanan gürültüyü anlamlı bir şekilde azaltabilir ve genellikle pompa türlerini tek başına değiştirmekten daha uygun maliyetli olur. Muhafaza tasarımında akustik sönümleme ile yeterli havalandırmanın dengelenmesi gerekir; çünkü ısıyı motor ve pompa etrafında hapseden kapalı bir mahfaza, üniteyi sustursa bile bileşen ömrünü kısaltacaktır.
Sıkça Sorulan Sorular
Bir hidrolik güç ünitesinin tipik ömrü nedir?
Uygun filtreleme ve sıvı bakımıyla, bir hidrolik güç ünitesinin yapısal bileşenleri genellikle 15 ila 20 yıl çalışır; ancak pompalar, contalar ve hortumlar, daha kısa döngülerde yeniden inşa edilen veya değiştirilen aşınmış parçalardır.
Hidrolik sıvısı ne sıklıkla değiştirilmelidir?
Değiştirme aralıkları, sabit sayıda saat yerine çalışma sıcaklığına ve kirlilik kontrolüne bağlıdır. Filtrelemenin parçacık sayısını düşük tuttuğu ve sıcaklığın kontrol altında tutulduğu birçok endüstriyel ünite, yıllık veya iki yılda bir sıvı değişiklikleriyle çalışır, ancak sıvı numunesi alma, tek başına bir takvim tarihinden daha güvenilir bir kılavuzdur.
Sabit deplasmanlı bir pompa daha sonra değişken deplasmanlı pompaya yükseltilebilir mi?
Çoğu durumda bu, pompanın ve genellikle montaj adaptörünün değiştirilmesini gerektirir; çünkü iki pompa tipi, yalnızca kontrol mantığından ziyade mekanik olarak farklılık gösterir. Daha sonra yapılacak bir yükseltmeyi planlamak yerine, görev döngüsüne dayalı olarak doğru pompa tipini önceden belirlemek genellikle daha pratiktir.
Hidrolik güç ünitesinin uygun boyutta bir soğutucuyla bile aşırı ısınmasına neden olan şey nedir?
Kağıt üzerinde doğru boyutlandırılmış bir soğutucu, fan veya su akışı kısıtlanırsa, tahliye vanası bir vana veya basınç ayarı sorunu nedeniyle amaçlanandan daha fazla akışı atlıyorsa veya akışkanın viskozite derecesi çalışma sıcaklığı aralığına uymuyorsa yine de düşük performans gösterecektir.
Hidrolik güç ünitesi için mesane mi yoksa pistonlu akümülatör mü daha iyidir?
Basınçlı akümülatörler daha hızlı yanıt verir ve genel şok emilimi ve basıncın yumuşatılması için daha az maliyetlidir; pistonlu akümülatörler ise daha büyük hacimleri ve daha yüksek döngü hızlarını daha dayanıklı bir şekilde yönetir ve bu da onları sık, büyük hacimli talep artışlarının olduğu uygulamalar için daha uygun hale getirir.
Emme süzgeci ile basınç hattı filtresi arasındaki fark nedir?
Bir emme süzgeci, pompa girişini büyük döküntülerden korur ve pompa giriş akışını kısıtlamayı önlemek için kasıtlı olarak kaba, tipik olarak 100 ila 150 mikron arasındadır. Basınç hattı filtresi çok daha incedir, genellikle 10 ila 25 mikrondur ve pompanın aşağısındaki daha hassas valfleri ve silindirleri korur.
Hidrolik güç ünitesi neden yalnızca yük altında basınç kaybediyor?
Yük yokken sabit kalan ancak aktüatör devreye girdiğinde düşen basınç genellikle dahili pompa aşınmasına veya ayar noktasından daha erken açılan bir tahliye vanasına işaret eder; bunların her ikisi de sistem rölantide değil gerçekten çalışırken mevcut etkin akışı azaltır.
Viskozite valf tepki süresini nasıl etkiler?
Daha yoğun sıvı, yönlü veya oransal valf içindeki küçük iç geçitlerden akmaya karşı direnç göstererek makara hareketini ve aktüatörün tepkisini yavaşlatır. Bu nedenle, ısıtılmayan alanlarda gece boyunca boşta bırakılan ünitelerde soğuk başlatma gecikmesi yaygındır ve bazı kurulumlarda soğuk koşullarda tam hızda çalıştırmadan önce bir tank ısıtıcısı veya bir ısınma döngüsü eklenmesinin nedeni budur.
Hidrolik devrede pilot kumandalı çek valfin amacı nedir?
Pilotla çalıştırılan bir çek valf, bir yönde serbest akışa izin verirken, bir pilot basınç sinyali kasıtlı olarak onu açana kadar ters akışı bloke eder; bu, yön valfi ortalandığında ve aktif basınç uygulanmadığında bile bir silindiri sürüklenmeden yerinde tutmak için yaygın olarak kullanılır.
